Multifunkční přístroj pro měření zemních, izolačních a přechodových odporů.
Multifunkční přístroj pro měření zemních, izolačních a přechodových odporů.
Výrobce: Metrel ®

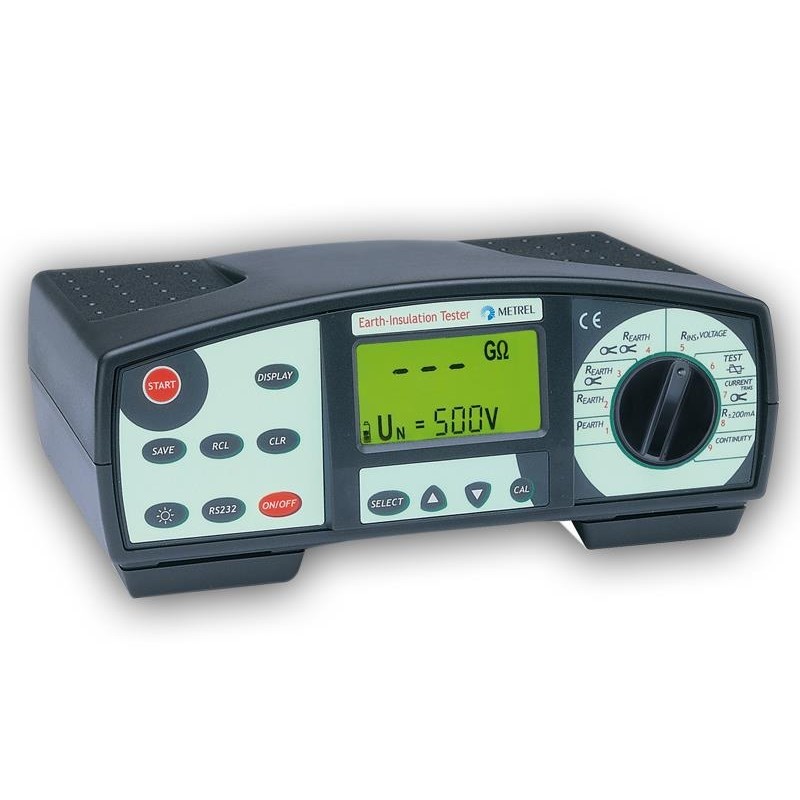

Funkce a vlastnosti přístroje EARTH MI2088:
Měření zemních odporů:
- čtyřvodičovou metodou
- čtyřvodičovou metodou + jedním klešťovým přístrojem bez rozpojování obvodu
- dvěma klešťovými přístroji bez rozpojování obvodu
- Zde je ke stažení článek s popisem jednotlivých způsobů a možností měření zemních odporů
Měření rezistivity půdy
Měření přechodových odporů:
Zkratový proud při měření je minimálně 200mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor přívodních vodičů. Lze nastavit meze pro maximální hodnotu přechodového odporu.
Vodivé spojení:
Tato funkce slouží k "propískávání" obvodů, hledání zkratů apod. Jde o ohmetr s měřicím proudem < 7 mA.
Měření izolačních odporů:
Izolační odpory do 29.9 GΩ mohou být měřený napětím 50 - 1000V, které lze nastavit s krokem 10V. Je možné nastavit meze pro minimální a maximální hodnotu izolačního odporu.
Měření průrazného napětí varistorů (přepěťových ochran):
Lze měřit průrazné napětí různých přepěťových ochran (tj. napětí, při kterém proud tekoucí měřeným prvkem dosáhne hodnoty 1 mA) v rozsahu 50 - 1000V.
Proud pomocí kleští:
Přístroj měří skutečnou efektivní hodnotu proudu. Lze měřit i velmi malé (unikající) proudy.
Napětí:
Přístroj měří stejnosměrné i střídavé napětí
Ukládání výsledků do paměti a přenos do PC:
Lze uložit až 1000 měření a potom je vyvolat na displeji nebo přenést do PC pomocí SW EuroLink.
Zemní odpory - čtyřelektrodová metoda:
| Rozsah [Ω] | 0,00 ÷ 19,99 k |
| Rozlišení [Ω] | 0,01 0,1 1 10 |
| Chyba měření | ± (2% z MH + 3 D)*... (0 ÷ 1,999 kΩ) ± (5% z MH)*... (2,00 ÷ 19,99 kΩ) |
| Aut. test odporu sond | ano |
Zemní odpory - čtyřelektrodová metoda + jedny kleště:
| Rozsah [Ω] | 0,00 ÷ 1,99 k |
| Rozlišení [Ω] | 0,01 0,1 1 10 |
| Chyba měření | ± (2% z MH + 3 D)* |
| Aut. test odporu sond | ano |
Zemní odpory - dva klešťové přístroje:
| Rozsah [Ω] | 0,00 ÷ 19,99 / 20,0 ÷ 100,0 |
| Chyba měření | ± (10% z MH + 2 D)* / ± (20% z MH)* |
Rezistivita půdy:
| Rozsah [Ωm] | 0,00 ÷ 1999 k |
| Rozlišení [Ωm] | 0,01 0,1 1 10 0,1k 1k |
| Zobrazený údaj | ρ = 2πaRe (a = 1 ÷ 30 m) |
Izolační odpory (Un ≥ 250V):
| Rozsah | 0,000 MΩ ÷ 29,9 GΩ |
| Rozlišení [MΩ] | 0,001 0,01 0,1 1 10 100 |
| Chyba měření | ± (2% z MH + 2 D)* .. 0 ÷ 199,9 MΩ ± (1% z MH / 1GΩ z MH + 2% z MH + 2 D) .. ≥ 200MΩ |
| Un | pevně 250 / 500 / 1000 V nebo nastavitelně 250 - 1000 V s krokem 10V |
| In | 1 mA |
Izolační odpory (Un < 250V):
| Rozsah [MΩ] | 0,000 ÷ 199,9 |
| Rozlišení [MΩ] | 0,001 0,01 0,1 |
| Chyba měření | ± (5% z MH + 3 D)* |
| Un | pevně 50 / 100 V nebo nastavitelně 50 - 240 V s krokem 10V |
| In | 1 mA |
Přechodové odpory (jednotlivé měření):
| Rozsah [Ω] | 0,00 ÷ 19,99 / 20,0 ÷ 199,9 / 200 >÷ 1999 |
| Chyba měření | ± (2% z MH + 2 D)* .. 0 ÷ 19,99 Ω |
| Un | 4 ÷ 7 V |
| Ik | > 200 mA |
Vodivé spojení (trvalé měření):
| Rozsah [Ω] | 0,0 ÷ 199,9 / 200 ÷ 1999 |
| Chyba měření | ± (3% z MH + 3 D)* |
| Un | 4 ÷ 7 V |
| Ik | < 7 mA |
Proud pomocí klešťového přístroje (skutečná efektivní hodnota):
| Rozsah [A] | 0,0 m ÷ 200 |
| Rozlišení | 0,1 1 mA 0,01 0,1 1 A |
| Chyba měření | ± (5% z MH + 3 D)* |
Napětí AC i DC:
| Rozsah | 0 ÷ 600V (DC nebo AC 45 ÷ 65 Hz) |
| Chyba měření | ± (2% z MH + 2 D)* |
Měření průrazného napětí varistorů (přepěťových ochran):
| Rozsah [V] | 0 ÷ 600V (DC nebo AC 45 ÷ 65 Hz) |
| Chyba měření | ± (5% z MH + 10 V)* |
| Měřicí metoda | Narůstající napětí se strmostí 500 V/s |
* MH značí měřenou hodnotu, D značí digit
Všeobecně:
| Napájení | 4 x 1,5 V alkalická baterie IEC LR14 |
| Displej | LCD s možností podsvětlení |
| Optická a akustická signalizace | ano |
| Automatické srovnávání výsledků měření s nastavitelnými mezemi |
ano (lze vypnout) |
| Paměť | 500 až 1000 měření |
| Připojení k PC | RS 232 |
| Automatické vypínání | ano |
| Třída ochrany | II (dvojitá izolace) |
| Přepěťová kategorie | CAT III / 300 V, CAT II / 600 V |
| Krytí | IP 54 |
| Rozměry | 265 x 110 x 185 mm |
| Hmotnost (včetně baterií) | asi 1,7 kg |
Rozsah dodávky:
