Popis produktu

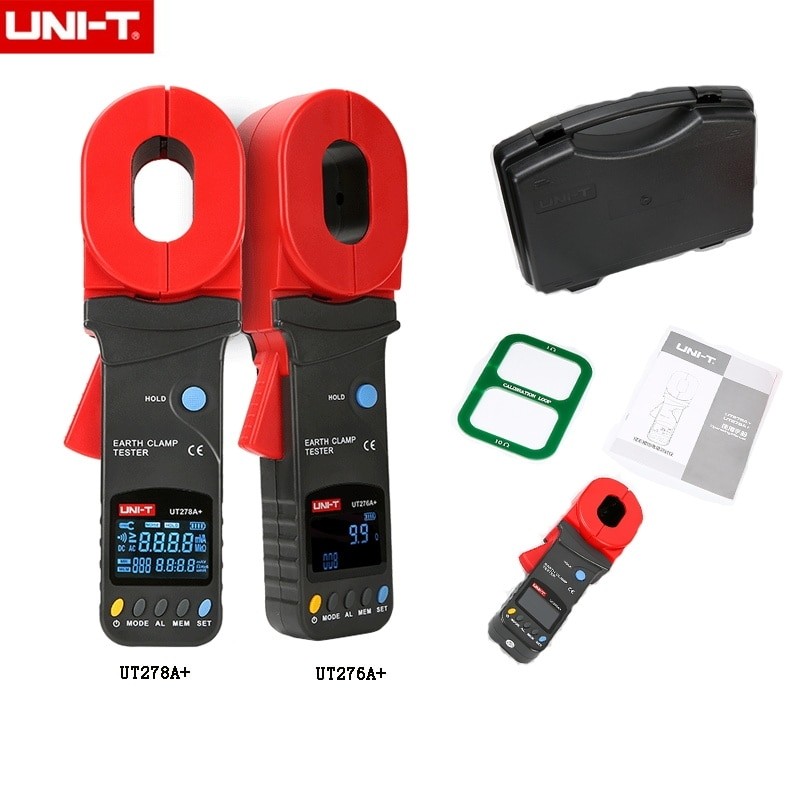

Přístroj UT276A+ od výrobce UNI-T je klešťový tester zemnicích odporů. Na principu vzájemné indukce může měřit zemnicí odpory bez rozpojování zemnicích vodičů a bez pomocných elektrod, a to v uzemňovacích soustavách s více zemniči i s jedním zemničem.
Tester je navržen pro profesionální použití s odolností vůči nárazům, prachu a vlhkosti a je řízen mikroprocesorem pro přesnou identifikaci odporu uzemnění, včetně funkce rychlé filtrace rušivých signálů, s využitím pokročilých aritmetických metod. Je určen pro měření zemnicích soustav v elektrárnách, energetických a telekomunikačních rozvodech, ropných polích, počítačových místnostech, elektromechanických instalacích a při údržbě v průmyslových podnicích, všude, kde je používaná elektřina jako průmyslový zdroj energie, nebo kde je třeba kontrolovat zemnicí odpor hromosvodů. Přístroj měří odpor zemní smyčky od 0,01 Ω do 500 Ω s rozlišením 0,001 Ω, naměřené hodnoty se zobrazují na čtyřmístném podsvíceném displeji EBTN (světlé údaje na tmavém pozadí) a současně je možné hodnoty uložit do interní paměti (až 300 skupin hodnot). Napájení přístroje je ze čtyř tužkových alkalických baterií 1,5V.
Vyrobeno podle bezpečnostní regulace IEC61010-1 (CAT Ill 300V, CAT IV 150V, stupeň znečištění 2); IEC61010-031.
Parametry produktu :
- rozsah měření odporů zemní smyčky: 0 až 500Ω
- automatické nastavení rozsahu
- rozlišení 0,001 Ω
- čtyřmístný displej EBTN
- nastavení limitu odporu se zvukovou indikací překročení
- filtrace rušivých signálů
- vysoká spolehlivost a odolnost, dvojitá izolace
- automatická kalibrace, kalibrační odporové smyčky
- možnost uložení až 300 sestav naměřených dat
- napájení 4ks alkalické baterie AA, 1,5V
- indikace slabé baterie
Technické parametry :
- metoda měření: vzájemná indukce
- rozsah měření odporů zemní smyčky: 0 až 500Ω
- rozlišení a přesnost měření:
v podrozsahu 0,01 až 0,099 Ω: 0,001Ω ± (1% + 0,01Ω)
v podrozsahu 0,1 až 0,99 Ω: 0,01Ω ± (1% + 0,01Ω)
v podrozsahu 1 až 49,9 Ω: 0,1Ω ± (1% + 0,1Ω)
v podrozsahu 50 až 99,5 Ω: 0,5Ω ± (1,5% + 0,5Ω)
v podrozsahu 100 až 199 Ω: 1Ω ± (2% + 1Ω)
v podrozsahu 200 až 395 Ω: 5Ω ± (5% + 5Ω)
v podrozsahu 400 až 590 Ω: 10Ω ± (10% + 10Ω)
- rozměry displeje EBTN: 47 x 28,5 mm
- četnost měření: 2x/sec
- rozevření kleští: 32 x 55 mm
- filtr interferenčních signálů: ano
- vizuální a zvukový alarm: ano
- úložiště dat: ano, pro 300 skupin
- pozastavení displeje (HOLD): ano
- napájení: 6V (4ks baterie 1,5 V/AA (LR6))
- spotřeba: max. 50mA
- indikace slabé baterie: ano
- automatické vypnutí: ano, po 5 minutách
- odpor izolace pláště: více než 20MΩ (500V mezi obvodem a obalem)
- odolnost vůči napětí: 3700V/RMS AC (mezi obvodem a obalem)
- maximální vnější magnetické pole: < 40A/m
- maximální vnější elektrické pole: < 1V/m
- kategorie: CAT Ill 300V, CAT IV 150V ( IEC61010-1)
- provozní okolní teplota a relativní vlhkost: 23°C ±5°C, vlhkost < 75%
- rozměry testeru D x Š x V: 285mm x 85mm x 58mm
- hmotnost testeru: 1180g (včetně baterií)
Obsah individuálního balení :
- tester UT276A+: 1 ks
- testovací (kalibrační) smyčka 1Ω a 10Ω: 1 ks
- baterie 1,5 V/AA (LR6): 4ks
Velkoobchodní balení :
- standardní množství v kartonu: 1ks
- standardní rozměry kartonu: 370 x 110 x 300 mm
- celková hmotnost kartonu: 2,6 kg
Výrobce :
https://www.uni-trend.com/
