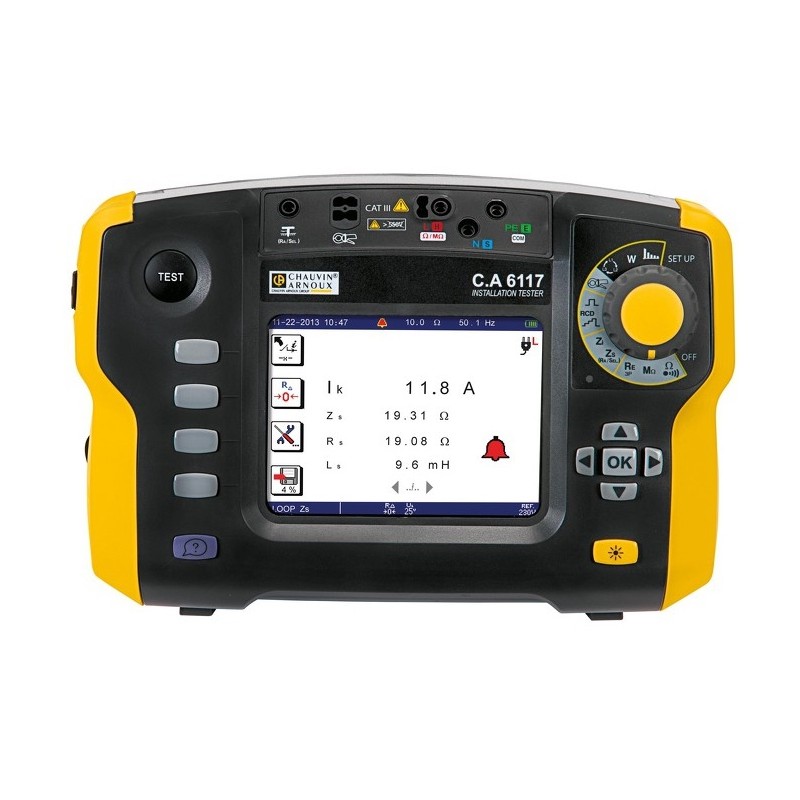

Vyhovuje ČSN EN 61557, ČSN EN 61010-1 CAT IV/300 V. Měří izolační odpory, zemní odpory pomocí sond a kleští, impedanci smyčky a vnitřní odpor sítě včetně indukčnosti. Proudové chrániče, napětí, proud, výkon, kmitočet, harmonické, malé odpory, sled fází. Zobrazení průběhu napětí a proudu na barevném displeji. Měření proudových chráničů typu B. Měření úbytku napětí ΔV na vodiči pro správný návrh průřezu vodiče a integrovaná tabulka hodnot pojistek pro rychlou orientaci.Rozhraní USB. Li-Ion akumulátory.
Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.
Měření izolačních odporů
- Měření do hodnoty 2 GΩ
- Měření napětím 50, 100, 250, 500 a 1000 V
Měření proudových chráničů
- Měření proudem 10, 30, 100, 300, 500, 650 a 1000 mA
- Měření postupně narůstajícím proudem a impulzním proudem, s vybavením a bez vybavení proudového chrániče, neselektivní a selektivní, typ A, AC a B
- Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta
Měření uzemnění
- Měření pomocí 3 sond (metoda 62 %) v soustavách bez napětí
- Zobrazení induktivní složky
- Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští
- Měření celkového zemního odporu soustavy
Měření impedance smyčky
- Zobrazení odporové a induktivní složky
- Měření vnitřního odporu sítě L-N, L-L (Zi)
- Měření impedance smyčky L-PE (Zs)
- Nastavitelná hodnota proudu 6, 9, 12 mA a 7,5 A
- Měření zkratového proudu, měření impedance s vybavením a bez vybavení proudového chrániče
Měření napětí, proudu, kmitočtu a odporu
- Zobrazení průběhu napětí a proudu (osciloskop)
- Měření napětí do 550 V AC/DC
- Měření proudů pomocí kleští
- Měření kmitočtu DC/15,3 až 500 Hz
Měření výkonu a harmonická analýza (pouze s kleštěmi C177A)
- Měření výkonu do 110 kW (1P) nebo 330 kW (3P)
- FFT analýza do 50 harmonické U a I, výpočet THD
Měření propojení (test propojení)
- Měření propojení proudem 12 a 200 mA
Měření sledu fází
| Měření napětí |
 |
|---|
| Měření proudu |
|
|---|
| Měření kmitočtu |
|
|---|
| Izolační odpor testovací napětí |
50 V, 100 V, 250 V, 500 V, 1000 V |
|---|
| Izolační odpor |
10 kΩ...2 GΩ |
|---|
| Impedance smyčky |
|
|---|
| Impedance smyčky |
0.1 Ω...3999 Ω |
|---|
| Výpočet zkratového proudu |
0.1 A...6000 A |
|---|
| Vnitřní odpor sítě |
0.1 Ω...3999 Ω |
|---|
| Výpočet zkratového proudu |
0.1 A...6000 A |
|---|
| Selektivní měření |
|
|---|
| Malé odpory |
|
|---|
| Malé odpory |
10 mΩ...39.99 Ω |
|---|
| Test. proud |
200 mA |
|---|
| Zemní odpory |
|
|---|
| Měření zemních odporů |
0.5 Ω...15000 Ω |
|---|
| Měření pomocí zemních sond |
|
|---|
| Selektivní měření s proud. sondou |
|
|---|
| Proudové chrániče |
|
|---|
| Typ testovaných proudových chráničů |
AC, AC/S, A, A/S, B, B/S |
|---|
| Jmenovitý vybavovací proud |
10, 30, 100, 300, 500, 650, 1000mA |
|---|
| Nastavení násobku |
1/2, 1, 2, 5 |
|---|
| Měření doby vybavení |
|
|---|
| Měření vybavovacího proudu |
|
|---|
| Měření dotykového napětí |
|
|---|
| Indikace sledu fází |
|
|---|
| Další funkce |
Měření výkonu, harmonická analýza, osciloskop. Měření úbytku napětí ΔV na vodiči pro správný návrh průřezu vodiče a integrovaná tabulka hodnot pojistek pro rychlou orientaci. |
|---|
| Paměť |
|
|---|
| Rozhraní |
|
|---|
| Typ rozhraní |
USB |
|---|
| Elektrická bezpečnost CAT |
4 |
|---|
| Stupeň krytí IP |
53 |
|---|
| Dobíjecí baterie |
|
|---|
| Napájení |
Li-Ion 10,8 V, 5,8Ah |
|---|
| Hmotnost |
2.2 kg |
|---|
| Rozměry |
280 x 190 x 128mm |
|---|
