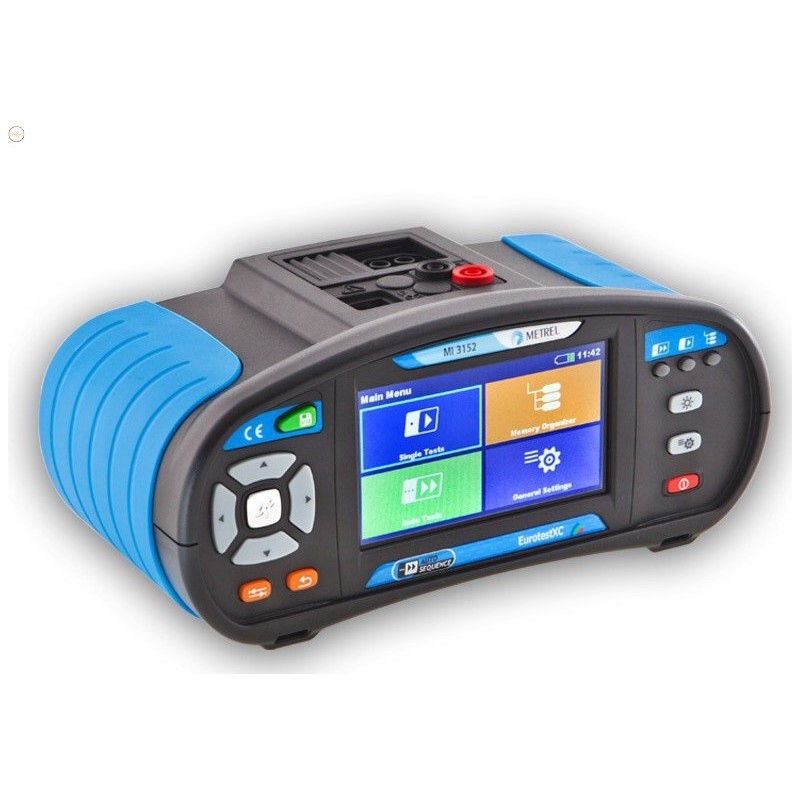

Funkce a vlastnosti přístroje Eurotest XC euro set:
Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 999 MΩ. Je možné nastavit mezní hodnotu izolačního odporu.
Měření spojitosti
Zkratový proud při měření spojitosti je minimálně 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor přívodních vodičů. Lze nastavit mezní hodnotu přechodového odporu.
Vodivé spojení - slouží k "propískávání" obvodů, hledání zkratů apod. EurotestXE v této funkci pracuje jako ohmmetr s měřicím proudem asi 7 mA.
Měření v IT sítích
Lze provádět test hlídačů izolace a měření unikajícího proudu při stavu jedné závady.
Test proudových chráničů
Lze testovat proudové chrániče typu AC, A, F, B, B+, PRCD, PRCD-K, PRCD-S standardní a selektivní s jmenovitým rozdílovým proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem a dotykové napětí bez vybavení chrániče.
Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu, měření úbytku napětí ΔU%
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!). Přístroj umožňuje měřit v obvodu s proudovým chráničem bez vybavení.
EurotestXC má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.
Měření zemních odporů a rezistivity půdy
Přístroj umožňuje měřit třívodičovou metodou nebo dvěma klešťovými přístroji bez rozpojování měřeného obvodu a bez zatloukání sond! Dále lze měřit rezistivitu půdy.
Proud, unikající proud
Měří se klešťovým přístrojem; je zobrazována skutečná efektivní hodnota TRMS.
Výkon, účiník, celkové harmonické zkreslení, harmonické složky
P, S, Q, PF, THDu, THDi, h0 ÷ h11
Měření osvětlení
Osvětlení lze měřit pomocí externí sondy.
Sled fází
Přístroj indikuje sled fází a dále chybové stavy (např. nepřítomnost některého fázového napětí).
Test přítomnosti napětí na ochranném vodiči
Přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.
Monitor napětí na svorkách
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.
Grafická funkce HELP
Zobrazí na displeji možnosti připojení přístroje k měřenému objektu a další pomocné informace.
Ukládání výsledků do paměti a přenos do PC
Do paměti EurotestuXE lze uložit až 1800 měření a později je vyvolat na displeji nebo přenést do PC pomocí dodávaného software EuroLink Pro který je v češtině! Před měřením lze navíc pomocí software EuroLink Pro vytvořit přesnou strukturu měřené instalace a tu přenést do Eurotestu. Následná revize a ukládání výsledků do paměti se tím urychlí.
Další vlastnosti
- AUTO SEQUENCE - automaticky provádí předdefinované měřicí postupy (AUTO TT, AUTO TN rcd, AUTO TN, AUTO IT)
- EurotestXC má české menu.
- Port RS 232 i USB pro připojení k PC; data lze přenášet i pomocí vestavěného Bluetooth modulu.
- PC software EuroLink Pro v české verzi je součástí dodávky.
- Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Aplikace EuroLink Android (volitelné příslušenství).
- Velmi malé rozměry a hmotnost.
- Rozsáhlé příslušenství je součástí dodávky.
Izolační odpor
| Rozsah [MΩ] |
0 ÷ 999,9 (Un > 250 V) 0 ÷ 199,9 (Un ≤ 250 V) |
| Rozlišení [MΩ] |
0,01 0,1 1 |
| Chyba měření |
± 5% z MH* až 20% z MH*... (dle měř. rozsahu a Un) |
| Un |
50 / 100 / 250 / 500 / 1000 V |
| In |
1 mA |
Spojitost proudem 200 mA
| Rozsah [Ω] |
0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 |
| Chyba měření |
± (3% z MH + 3 D)*... (R ≤ 19,99 Ω)
± 5% z MH*... (R > 19,99 Ω) |
| Un, Ik |
Un = 6,5 ÷ 18 V, Ik ≥ 200 mA (pro R ≤ 2 Ω) |
Spojitost malým proudem
| Rozsah [Ω] |
0,0 ÷ 19,9 20 ÷ 1999 |
| Chyba měření |
± (5% z MH + 3 D)* |
| Un, Ik |
Un = 6,5 ÷ 18 V, Ik ≤ 8,5 mA |
Proudové chrániče - obecné údaje
| Jmenovitý proud [mA] |
10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°) |
| Typ proud. chrániče |
AC, A, F, B, B+, PRCD, PRCD-K, PRCD-S, standardní nebo selektivní |
Proudové chrániče - dotykové napětí bez vybavení chrániče
| Rozsah [V] |
0,0 ÷ 19,9 20,0 ÷ 99,9 |
| Chyba měření |
(- 0 / +15 %) z MH ± 10 D* |
| Měřicí proud |
< 0,5 IΔN |
Proudové chrániče - vypínací čas
| Rozsah [ms] |
0 ÷ max. čas (závisí na typu chrániče a násobku IΔN) |
| Chyba měření |
± 1 ms pro t ≤ 40 ms, ± 3 ms pro t > 40 ms |
Proudové chrániče - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud
| Rozsah IΔ |
0,2 ÷ 1,1 / 1,5 / 2,2 IΔN (závisí na typu chrániče a IΔN) |
| Rozsah tΔ [ms] při IΔ |
0 ÷ 300 |
| Rozsah Ud [V] při IΔ |
0,0 ÷ 19,9 20 ÷ 99,9 |
Skutečná impedance poruchové smyčky a zkratový proud
| Rozsah [Ω] |
0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k |
| Chyba měření |
± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω) |
| Rozsah zkrat. proudu |
0,00 A ÷ 23,0 kA |
| Jmenovité napětí / f |
93 V ÷ 134 V, 185 V ÷ 266 V / 45 ÷ 65 Hz |
Skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče
| Rozsah [Ω] |
0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k |
| Chyba měření |
± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω) |
| Rozsah zkrat. proudu |
0,00 A ÷ 23,0 kA |
| Jmenovité napětí / f |
93 V ÷ 134 V, 185 V ÷ 266 V / 45 ÷ 65 Hz |
Skutečná impedance sítě a zkratový proud, úbytek napětí ΔU%
| Rozsah [Ω] |
0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k |
| Chyba měření |
± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω) |
| Rozsah zkrat. proudu |
0,00 A ÷ 199 kA |
| Úbytek napětí |
0,0 ÷ 99,9 % |
| Jmenovité napětí |
93 V ÷ 134 V, 185 V ÷ 266 V, 321 V ÷ 485 V / 45 ÷ 65 Hz |
Zemní odpor (třívodičová metoda)
| Rozsah [Ω] |
0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 9999 |
| Chyba měření |
± (5% z MH + 5 D)* |
| Aut. test odporu sond |
ano |
Zemní odpor (dva klešťové přístroje)
| Rozsah [Ω] |
0,00 ÷ 19,99 20,0 ÷ 30,0 30,1 ÷ 39,9 |
| Chyba měření |
± (10% z MH + 10 D)* ± 20% z MH* ± 30% z MH* |
Rezistivita půdy
| Rozsah [Ωm] |
0,0 Ωm ÷ 9999 kΩm |
| Chyba měření |
± 5% z MH* až ± 20% z MH* dle měř. rozsahu |
Sled fází
| Zobrazený výsledek |
1.2.3 nebo 3.2.1 |
| Jmenovité napětí [V] |
100 ÷ 550 |
Napětí a kmitočet
| Rozsah, chyba měření |
0 ÷ 550 V ± (2% z MH + 2 D)* |
| Rozsah, chyba měření |
0,00 ÷ 499,9 Hz ± (0,2 % z MH + 1 D)* |
Napětí - monitor napětí na svorkách
| Rozsah, chyba měření |
10 ÷ 550 V ± (2% z MH + 2 D)* |
AC TRMS proud a unikající proud pomocí proudových kleští A 1018
| Rozsah [mA] |
0,0 ÷ 99,9 100 ÷ 999 1,00 A ÷ 19,99 A |
| Chyba měření |
± (5% z MH + 5 D)* (I < 100 mA)
± (3% z MH + 3 D)* (I = 100 ÷ 999 mA)
± 3% z MH* (I > 1 A) |
AC/DC TRMS proud pomocí proudových kleští A 1391
| Rozsah [A] |
0,00 ÷ 19,99 20,0 ÷ 299,9 |
| Chyba měření |
± (3% z MH + 3 D)* (I < 2 A)
± 3%* (I = 2 ÷ 39,9 A)
± (3% z MH + 5 D)* (I > 40 A) |
Výkon, účiník, celkové harmonické zkreslení, harmonické složky
| Výkon (P, S, Q) |
0,00 W (VA, VAr) ÷ 99,9 kW (kVA, kVAr) |
| Účiník |
-1,00 ÷ 1,00 |
| Harmonické složky napětí |
0,1 V ÷ 500 V |
Celkové harmonické
zkreslení THD napětí |
0,1 % ÷ 99,9 % |
Harmonické složky a
celkové harm. zkreslení
THD proudu |
0,00 A ÷ 199,9 A |
Síť IT - unikající proud při stavu jedné závady ISFL
| Rozsah [mA] |
0,0 ÷ 19,9 |
| Chyba měření |
± (5% z MH + 3 D)* |
Síť IT - zkouška hlídačů izolace IMD
| Rozsah odporů [kΩ] |
5 ÷ 640, rozlišení 5 kΩ, 128 kroků |
Unikající proud za stavu
jedné závady při mezním
izolačním odporu [mA] |
0,0 ÷ 19,9 |
Osvětlení
| Rozsah [lux] |
0,01 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 2,00 k ÷ 19,99 k |
| Chyba měření (sonda B) |
± (5% z MH + 2 D)* (< 20 lux)
± 5% z MH* (≥ 20 lux) |
| Chyba měření (sonda C) |
± (10% z MH + 3 D)* (< 20 lux)
± 10% z MH* (≥ 20 lux) |
* MH značí měřenou hodnotu, D značí digit
Všeobecně:
| Napájení |
6 x alkalická baterie nebo NiCd/NiMH akumulátor,
rozměr AA (IEC LR6) |
| Displej |
dotykový TFT 480 x 272 px |
| Optická i akustická indikace |
ano |
Automatické srovnávání výsledků měření
s nastavitelnými mezemi |
ano (lze vypnout) |
| Aut. vypínání |
ano |
| Interní paměť |
8 GB |
| Připojení k PC |
RS 232, USB, Bluetooth |
| Třída ochrany |
II (dvojitá izolace) |
| Přepěťová kategorie |
CAT III / 600 V, CAT IV / 300 V |
| Krytí |
IP 40 |
| Rozměry |
230 x 103 x 115 mm |
| Hmotnost (bez baterií) |
asi 1,35 kg
|
Volitelné příslušenství k Eurotest XC euro set:
| A1105 |
Čtečka čárového kódu |
|
|
| A1110 |
Třífázový měřicí kabel |
|
|
| A1111 |
Třífázový adaptér |
|
|
| A1143 |
Adaptér pro přesné měření imp. smyčky a sítě |
|
|
| A1160 |
Rychlonabíječ pro 6 ks AA + 6 ks NiMH AA |
|
|
| A1172 |
Sonda pro měření osvětlení, typ B |
|
|
| A1173 |
Sonda pro měření osvětlení, typ C |
|
|
| A1401 |
Tip Commander |
|
|
| S2027 |
Sada pro měření zemních odporů - 50 m |
|
|
