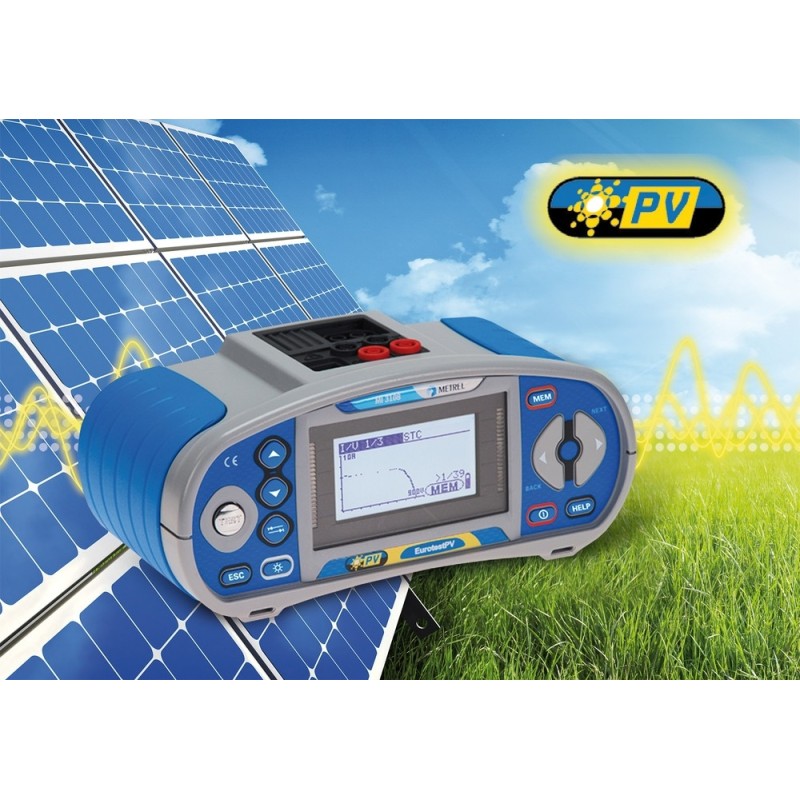

Funkce a vlastnosti přístroje:
Měření na DC straně PV instalace:
- napětí, proud, výkon, energie
- Uoc (napětí naprázdno) a Isc (zkratový proud)
- ozáření
- teplota modulů
Měření na AC straně PV instalace:
- napětí, proud, kmitočet, výkon, energie, účiník, harmonické zkreslení
- účinnost PV modulů, invertoru, PV systému
Elektrická instalace:
- izolační odpor
- spojitost PE vodiče
- skutečná impedance sitě, zkratový proud, úbytek napětí
- skutečná impedance (včetně měření za proudovým chráničem bez jeho vybavení), zkratový proud
- proudové chrániče (typ AC, A,B, standartní i selektivní)
- zemní odpor
- AC proud pomocí klešťového přístroje (odebíraný i unikající)
- TRMS napětí, kmitočet, sled fází
- výkon, energie, harmonické zkreslení
Hlavní vlastnosti:
PV instalace:
- výpočet STC hodnot
- výpočet účinnosti
- grafické zobrazení I-V křivky modulu
- dva napěťové a dva proudové vstupy pro současné měření AC a DC parametrů
- volitelně vzdálenou jednotku PV Remote Unit pro současné měření ozáření a teploty PV modulu
Elektrická instalace:
- možnost automatikého testu proudových chráničů
- měření proudových chráničů typu B
- měření zemního odporu
- vestavěná tabulka pojistek umožňuje automatické vyhodnocení výsledků měření impedance
- online monitor napětí na svorkách přístroje
- funkce osciloskopu
- měření impedance smyčky za proudovým chráničem bez jeho vybavení
- 1-fázové měření výkonu a energie (včetně měření až do 11. harmonické)
Další výhody:
- rozsáhlá paměť pro ukládání výsledků: cca 1800 měření nebo 500 I-V křivek nebo výkonu nebo jejich odpovídající kombinace
- funkce HELP: grafická nápověda se schématy zapojení pro měření jednotlivých veličin
- velmi rozsáhlé příslušenství v základní sestavě včetně PV bezpečnostní sondy, PC SW, akumulátorů, nabíječky a kalibračního listu
- PC SW Eurolink PRO dodávaný v základní sestavě umožňuje přenos uložených výsledků z paměti přístroje do PC a jejich zpracování (jednoduchá revizní zpráva, export dat, ...)
- PC SW Eurolink PRO Plus umožňuje navíc tvorbu profesionální revizní zprávy
Měření v PV instalacích
| Funkce |
Měřicí rozsah |
Základní chyba měření |
| Napětí |
0 V DC ... 999 V DC
0 V AC ... 999 V AC
I-V m.: 20 V DC ... 999 V DC |
±(1,5 % z MH + 5 D)
±(1,5 % z MH + 3 D)
±(2 % z MH + 2 D) |
| Proud |
Panel m.: 0,0 mA ... 300 A DC
Invert. m.: 0,0 mA ... 300 A AC
I-V m.: 0,00 A ... 15 A DC |
±(1,5 % z MH + 5 D)
±(1,5 % z MH + 3 D)
±(2 % z MH + 3 D) |
| Výkon |
Panel m.:0 ... 200 kW
I-V m.: 0 ... 15 kW |
±(2,5 % z MH + 6 D)
±(3 % z MH + 5 D) |
| Energie |
0,000 Wh - 1999 kWh |
|
| I-V křivka |
1000 V / 15 A / 15 kW |
|
| Harmonické |
do jedenácté harmonické |
|
| Ozáření |
0 ... 2000 W/m |
± (5 % z MH + 5 D) |
| Teplota |
-10°C ... + 85°C |
± 5 D |
Měření v elektrických instalacích
| Funkce |
Měřicí rozsah |
Základní chyba měření |
Izolační odpor
(EN 61557-2) |
U = 50, 100, 250 V DC
R do 199,9 MΩ
U = 500, 1000 V DC
R do 999 MΩ |
±(5 % z MH + 3 D)
±(5 % z MH + 3 D) |
Spojitost 200mA
EN 61557-4) |
0,00 Ω ... 1999 Ω |
±(3 % z MH + 3 D) |
| Spojitost 7mA |
0,0 Ω ... 1999 Ω |
±(5 % z MH + 3 D) |
Impedance smyčky
EN 61557-3) |
0,00 Ω ... 9,99 kΩ |
± (5 % z MH + 5 D) |
Impedance sítě
(EN 61557-3) |
0,00 Ω ... 9,99 kΩ |
± (5 % z MH + 5 D) |
| Napětí |
0 VAC ... 550 VAC |
± (2 % z MH + 2 D) |
| Kmitočet |
0,00 ... 499,9 Hz |
± (0,2 % z MH + 1 D) |
Sled fází
(EN 61557-7) |
1.2.3 nebo 3.2.1 |
|
Proudové chrániče
(EN 61557-6) |
IΔN:10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A |
| - Dotykové napětí Uc |
0,0 V ... 99,9 V |
( -0 %/ + 15%) z MH |
| - Vypínací čas |
0 ms ... max. čas |
± 1 ms |
| - Vybavovací proud |
0,2 x IΔN ... 2,2 x IΔN |
± 0,1 x IΔN |
Zemní odpor
(EN 61557-5) |
0,00 Ω ... 9999 Ω |
± ( 5 % z MH + 5 D) |
MH značí měřenou hodnotu, D značí digit
Všeobecně
| |
Přístroj |
PV Remote Unit |
| Displej |
LCD 128 x 64 bodů s podsvětlením |
| Napájení |
6 x 1,2 V NiMH akumulátor, typ AA |
| Přepěťová kategorie |
CAT II / 1000 V DC
CAT III / 600 V
CAT IV / 300 V |
|
| Třída ochrany |
II (dvojitá izolace) |
|
| Komunikace |
RS 232 + USB |
RS 232 |
| Rozměry |
230 x 103 x 115 mm |
140 x 230 x 80 mm |
| Hmotnost |
cca 1,3 kg |
cca 1,0 kg |
Volitelné příslušenství:
| EurotestPV Standard Set |
A1018 |
Měřicí kleště pro měření malých proudů |
ano |
| |
A1105 |
Čtečka čárového kódu |
|
| |
A1110 |
Třífázový měřicí kabel |
|
| |
A1111 |
Třífázový adaptér |
|
| |
A1292 |
Kód pro upgrade z EuroLink PRO na PRO Plus |
|
| |
A1314 |
Plug Commander |
|
| |
A1378 |
Jednotka PV Remote |
|
| |
A1385 |
PV měřicí vodič s pojistkou |
|
| |
A1391 |
AC/DC proudové kleště |
|
| |
A1401 |
Tip Commander |
|
| |
A1431 |
EuroLink Android |
|
| |
A1436 |
Bluetooth dongle |
|
| |
S2026 |
Sada pro měření zemních odporů - 20 m |
|
| |
S2027 |
Sada pro měření zemních odporů - 50 m |
|
