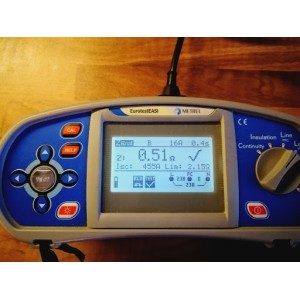

Použití: Eurotest EASI SE je přesný multifunkční měřicí revizní přístroj s jednoduchou obsluhou, který umožňuje provádět všechna běžná revizní měření v el. instalacích podle normy ČSN EN 61557.EUROTEST EASI SE dále umožňuje on-li monitorovat napětí na svorkách, určit sled fází a měřit zemní odpor. Eurotest EASI SE obsahuje rozsáhlou databázi charakteristik pojistek, která umožňuje snadné vyhodnocení výsledků měření impedance. Výsledky měření lze uložit do paměti přístroje a přenést do PC, kde je lze zpracovat (jednoduchá revizní zpráva, export dat, ...) v programu EuroLink Pro, který je součástí dodávky revizního přístroje.
Měřené funkce revizního přístroje EUROTEST EASI SE:
- izolační odpor DC napětím 50 V až 1000 V.
- spojitost PE obvodu proudem 200 mA s automatickou změnou polarity.
- spojitost PE obvodu proudem 7 mA bez vybavení proudového chrániče.
- skutečná impedance sítě, zkratový proud, úbytek napětí.
skutečná impedance smyčky, zkratový proud.
- měření impedance smyčky bez vybavení proudového chrániče.
- TRMS napětí a kmitočet, sled fází.
- odpor vodiče PE.
- proudové chrániče (typ AC, A, F, přenosné PRCD, standardní i selektivní).
- zemní odpor pomocí sond.
Srovnávací tabulka Eurotest EASI
Srovnávací tabulka EUROTESTŮ
Funkce a vlastnosti přístroje Eurotest EASI SE:
Měření spojitosti
Zkratový proud při měření spojitosti je minimálně 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor přívodních vodičů. Lze nastavit mezní hodnotu přechodového odporu.
Vodivé spojení - slouží k "propískávání" obvodů, hledání zkratů apod. EurotestEASI v této funkci pracuje jako ohmmetr s měřicím proudem asi 7 mA.
Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 1000 MΩ. Je možné nastavit mezní hodnotu izolačního odporu.
Test proudových chráničů
Lze testovat proudové chrániče typu AC, A, F, PRCD, PRCD-K, PRCD-S standardní a selektivní s jmenovitým rozdílovým proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem a samozřejmě i dotykové napětí bez vybavení proudového chrániče.
Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu, měření úbytku napětí ΔU%
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!). Přístroj umožňuje měřit v obvodu s proudovým chráničem bez vybavení.
EurotestEASI má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.
Měření zemních odporů
Měří se tříbodovou metodou.
Sled fází
Přístroj indikuje sled fází a dále chybové stavy (např. nepřítomnost některého fázového napětí).
Test přítomnosti napětí na ochranném vodiči
Přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.
Monitor napětí na svorkách
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.
Grafická funkce HELP
Zobrazí na displeji možnosti připojení přístroje k měřenému objektu a další pomocné informace.
Ukládání výsledků do paměti a přenos do PC
Do paměti EurotestuEASI lze uložit až 1800 měření a později je vyvolat na displeji nebo přenést do PC pomocí dodávaného software EuroLink Pro který je v češtině! Před měřením lze navíc pomocí software EuroLink Pro vytvořit přesnou strukturu měřené instalace a tu přenést do Eurotestu. Následná revize a ukládání výsledků do paměti se tím urychlí.
Další vlastnosti
- AUTO SEQUENCE- automaticky provádí předdefinované měřicí postupy (AUTO TT, AUTO TN rcd, AUTO TN)
- EurotestEASI má české menu.
- Port RS 232 i USB pro připojení k PC, k přístroji lze připojit externí Bluetooth dongle.
- PC software EuroLink Pro v české verzi je součástí dodávky.
- Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Aplikace EuroLink Android (volitelné příslušenství).
- Velmi malé rozměry a hmotnost.
- Rozsáhlé příslušenství je součástí dodávky.
Izolační odpor
| Rozsah [MΩ] |
0 ÷ 999,9 (Un > 250 V) 0 ÷ 199,9 (Un ≤ 250 V) |
| Rozlišení [MΩ] |
0,01 0,1 1 |
| Chyba měření |
± (5% z MH + 3 D)*... (R < 19,99 MΩ)
± 5% z MH* až 20% z MH*... (dle měř. rozsahu a Un) |
| Un |
50 / 100 / 250 / 500 / 1000 V |
| In |
1 mA |
Spojitost proudem 200 mA
| Rozsah [Ω] |
0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření |
± (3% z MH + 3 D)*... (R ≤ 19,99 Ω)
± 5% z MH*... (R > 19,99 Ω) |
| Un, Ik |
Un = 6,5 ÷ 9 V, Ik ≥ 200 mA (pro R ≤ 2 Ω) |
Spojitost malým proudem
| Rozsah [Ω] |
0,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření |
± (5% z MH + 3 D)* |
| Un, Ik |
Un = 6,5 ÷ 9 V, Ik ≤ 8,5 mA |
Proudové chrániče - obecné údaje
| Jmenovitý proud [mA] |
10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°) |
| Typ proud. chrániče |
AC, A, F, PRCD, PRCD-K, PRCD-S, standardní nebo selektivní |
Proudové chrániče - dotykové napětí bez vybavení chrániče
| Rozsah [V] |
0,0 ÷ 19,9 20,0 ÷ 99,9 |
| Chyba měření |
(- 0 / +15 %) z MH + 10 D* (- 0 / +15 %) z MH* |
| Měřicí proud |
< 0,5 IΔN |
Proudové chrániče - vypínací čas
| Rozsah [ms] |
0 ÷ max. čas (závisí na typu chrániče a násobku IΔN) |
| Chyba měření |
± 1 ms pro t ≤ 40 ms, ± 3 ms pro t > 40 ms |
Proudové chrániče - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud
| Rozsah IΔ |
0,2 ÷ 1,1 /1,5 / 2,2 IΔN (závisí na typu chrániče a IΔN) |
| Rozsah tΔ [ms] při IΔ |
0 ÷ 300 |
| Rozsah Ud [V] při IΔ |
0,0 ÷ 99,9 |
Skutečná impedance poruchové smyčky a zkratový proud
| Rozsah [Ω] |
0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k |
| Chyba měření |
± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω) |
| Rozsah zkrat. proudu |
0,00 A ÷ 23,0 kA |
| Jmenovité napětí / f |
93 V ÷ 134 V, 185 V ÷ 266 V / 45 ÷ 65 Hz |
Skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče
| Rozsah [Ω] |
0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k |
| Chyba měření |
± (5% z MH + 10 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω) |
| Rozsah zkrat. proudu |
0,00 A ÷ 23,0 kA |
| Jmenovité napětí / f |
93 V ÷ 134 V, 185 V ÷ 266 V / 45 ÷ 65 Hz |
Skutečná impedance sítě a zkratový proud, úbytek napětí ΔU%
| Rozsah [Ω] |
0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k |
| Chyba měření |
± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω) |
| Rozsah zkrat. proudu |
0,00 A ÷ 199 kA |
| Úbytek napětí |
0,0 ÷ 99,9 % |
| Jmenovité napětí |
93 V ÷ 134 V, 185 V ÷ 266 V, 321 V ÷ 485 V / 45 ÷ 65 Hz |
Zemní odpor (třívodičová metoda)
| Rozsah [Ω] |
0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 9999 |
| Chyba měření |
± (5% z MH + 5 D)* |
| Aut. test odporu sond |
ano |
Sled fází
| Zobrazený výsledek |
1.2.3 nebo 2.1.3 |
| Jmenovité napětí [V] |
100 ÷ 550 |
Napětí a kmitočet
| Rozsah, chyba měření |
0 ÷ 550 V ± (2% z MH + 2 D)* |
| Rozsah, chyba měření |
0,00 ÷ 499,9 Hz ± (0,2 % z MH + 1 D)* |
Napětí - monitor napětí na svorkách
| Rozsah, chyba měření |
10 ÷ 550 V ± (2% z MH + 2 D)* |
* MH značí měřenou hodnotu, D značí digit
Všeobecně:
| Napájení |
6 x alkalická baterie nebo NiCd/NiMH akumulátor,
rozměr AA (IEC LR6) |
| Displej |
maticový LCD s možností podsvětlení |
| Optická i akustická indikace |
ano |
Automatické srovnávání výsledků
měření s nastavitelnými mezemi |
ano (lze vypnout) |
| Paměť |
až 1800 měření |
| Připojení k PC |
RS 232 a USB, volitelně Bluetooth |
| Aut. vypínání |
ano |
| Třída ochrany |
II (dvojitá izolace) |
| Přepěťová kategorie |
CAT III / 600 V, CAT IV / 300 V |
| Krytí |
IP 40 |
| Rozměry |
230 x 103 x 115 mm |
| Hmotnost (bez baterií) |
asi 1,2 kg
|
Rozsah dodávky:
- Revizní přístroj Eurotest EASI MI 3100 SE
- Kabel pro měření v síťových zásuvkách
- Univerzální měřicí kabel zakončený banánky umožňuje měření pomocí měřicích hrotů a krokosvorek
- Krokosvorka: 1 ks černá, 1 ks modrá, 1 ks zelená
- Měřicí hroty: 1 ks černý, 1 ks modrý, 1 ks zelený
- NiMH akumulátor, 6 ks
- Síťový adaptér pro nabíjení akumulátorů
- Kabel RS 232 / PS 2
- kabel USB
- Program EuroLink Pro
- Brašna na přenášení přístroje a příslušenství
- Řemen pro zavěšení přístroje na krk
- CD s českou dokumentací
- Stručná uživatelská příručka
- Kalibrační list
- Záruční list, kartónový obal
| Eurotest EASI MI3100SE |
A1110 |
Třífázový měřicí kabel |
| Volitelné příslušenství |
A1111 |
Třífázový adaptér |
| |
A1153 |
Měřicí vodič černý, 20 m |
| |
A1154 |
Měřicí vodič černý, 4 m |
| |
A1160 |
Rychlonabíječ pro 6 ks AA + 6 ks NiMH AA |
| |
A1164 |
Měřicí vodič černý, 50 m |
| |
A1201 |
Izolovaná tyč pro měření spojitosti |
| |
A1202 |
Přídavná prodlužovací část pro A 1201 |
| |
A1292 |
Kód pro upgrade z EuroLink PRO na PRO Plus |
| |
A1314 |
Plug Commander |
| |
A1401 |
Tip Commander |
| |
A1431 |
EuroLink Android |
| |
A1436 |
Bluetooth dongle |
| |
S2026 |
Sada pro měření zemních odporů - 20 m |
| |
S2027 |
Sada pro měření zemních odporů - 50 m |
