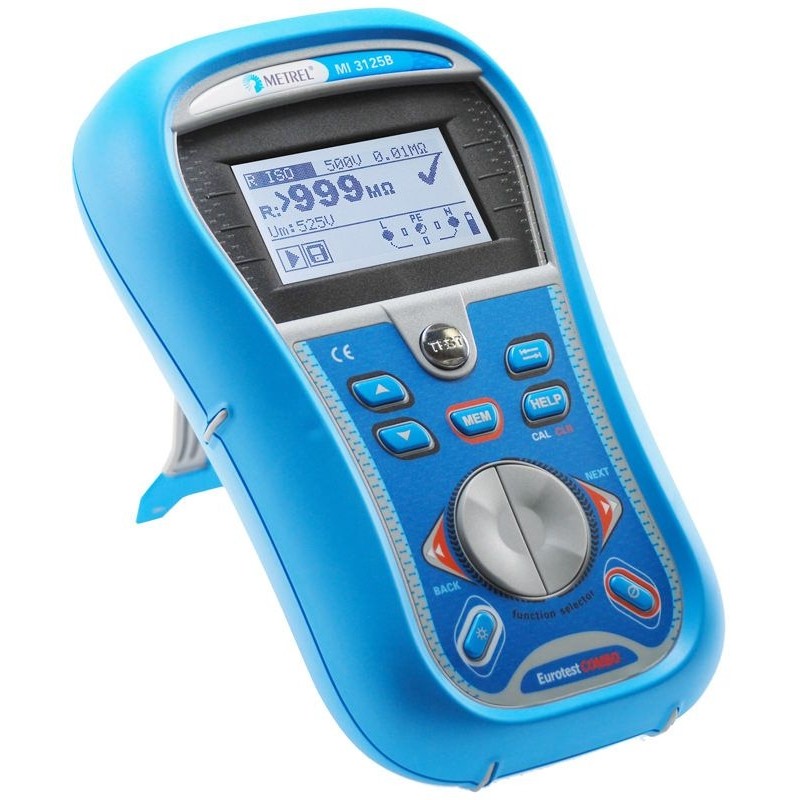

Velmi kompaktní multifunkční přístroj pro revize elektroinstalací Eurotest COMBO
Eurotest COMBO MI 3125 - špičkový kompaktní multifunkční přístroj pro provádění revizí dle požadavků ČSN 332000-6-61
není skladem, na objednávku!
Použití:
Měření spojitosti
Zkratový proud > 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor měřicích vodičů.
Model MI 3125B má navíc měření malým proudem asi 7 mA; slouží k "propískávání" obvodů, běžnému měření odporů apod.
Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 1000 MW.
Měření proudových chráničů
Lze měřit proudové chrániče typu AC a A (model MI 3125B i typu B) standardní a selektivní s jmenovitým reziduálním proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IDN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud ID postupně narůstajícím proudem. Samozřejmostí je měření dotykového napětí a zemního odporu / odporu smyčky bez vybavení proudového chrániče.
Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!), současně zobrazí i zkratový proud. Přístroj umožňuje měřit v obvodu s proudovým chráničem bez jeho vybavení.
EurotestCOMBO má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.
Měření zemních odporů (jen model MI 3125B)
Zemní odpory se měří třívodičovou metodou.
Sled fází, napětí, kmitočet
Přístroj indikuje sled fází, měří skutečnou efektivní hodnotu napětí a kmitočet.
Test přítomnosti napětí na ochranném vodiči
Při provádění některých měření, která potřebují přítomnost síťového napětí, přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.
Online monitor napětí a svorek
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.
Ukládání výsledků do paměti a přenos do PC (jen model MI 3125B)
Do paměti přístroje lze uložit až 1700 měření a později je vyvolat na displeji nebo přenést do PC pomocí dodávaného software EuroLink Pro, který je v češtině.
Další vlastnosti
- Nastavitelné mezní hodnoty umožňují automatické vyhodnocování výsledků měření.
- Port RS 232 i USB pro připojení k PC (jen model MI 3125B)
- Grafický displej rozlišením 128x64 bodů.
- Grafická funkce HELP zobrazí na displeji možnosti připojení přístroje k měřenému objektu, příp.další informace.
- PC software EuroLink Pro v české verzi je součástí dodávky. Verze Pro Plus umožňuje proti verzi Pro navíc vytvořit revizní zprávu.
- EurotestCOMBO má české menu.
- Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Velmi malé rozměry a hmotnost jen 1,2 kg včetně napájecích článků.
- Rozsáhlé příslušenství je součástí dodávky.
Stručné technické parametry:
Izolační odpor
| Rozsah [MW] | 0 ÷ 1000 (Un ł 500 V) 0 ÷ 200 (Un ≤ 250 V) |
| Rozlišení [MW] | 0,01 0,1 1 |
| Chyba měření | ± (5% z MH + 3 D)*... (0 ÷ 20 MW) |
| Un | 50 / 100 / 250 / 500 / 1000 V |
| In | ≥ 1 mA |
Spojitost proudem ±200 mA
| Rozsah [W] | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 |
| Chyba měření | ± (3% z MH + 3 D)*... (0 ÷ 19,99 W) |
| Un, Ik | Un = 6,5 ÷ 9 V, Ik ł 200 mA |
Vodivé spojení proudem 7 mA (jen model MI 3125B)
| Rozsah [W] | 0,0 ÷ 199,9 200 ÷ 1999 |
| Chyba měření | ± (5% z MH + 5 D)* |
| Un, Ik | Un = 6,5 ÷ 9 V, Ik ≤ 8,5 mA |
Zemní odpor (jen model MI 3125B)
| Rozsah [W] | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 |
| Chyba měření | ± (5% z MH + 5 D)* |
| Aut. test odporu sond | ano |
Proudové chrániče - obecné údaje
| Jmenovitý proud [mA] | 10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°) |
| Typ proud. chrániče | AC, A, (model MI 3125B i typ B), standardní a selektivní |
Proudové chrániče - dotykové napětí bez vybavení chrániče
| Rozsah [V] | 0,0 ÷ 99,9 |
| Chyba měření | (- 0 / +15 %) z MH ± 10 D... (0 ÷ 19,9 V) |
| Měřicí proud | < 0,5 IDN |
Proudové chrániče - vypínací čas
| Rozsah - standard. FI [ms] | 0 ÷ 300 (½ IDN, IDN) 0 ÷ 150 (2 IDN) 0 ÷ 40 (5 IDN) |
| Rozsah - selektivní FI [ms] | 0 ÷ 500 (½ IDN, IDN) 0 ÷ 200 (2 IDN) 0 ÷ 150 (5 IDN) |
| Chyba měření | ± 1 ms ...(0 ÷ 40 ms) |
Proudové chrániče standardní - vybavovací proud ID, vypínací čas při vybavovacím proudu tD a dotykové napětí při vybavovacím proudu Ud
| Rozsah ID | 0,2 IDN÷ (1,1 až 2,2 IDN) - dle typu a IDN proud. chrániče |
| Rozsah tD [ms] při ID | 0 ÷ 300 |
| Rozsah Ud [V] při ID | 0,0 ÷ 99,9 |
Skutečná impedance poruchové smyčky a zkratový proud
| Rozsah [W] | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00k ÷ 9,99k |
| Chyba měření Z | ± (5% z MH + 5 D)* |
| Rozsah zkrat. proudu | 0,00 A ÷ 23,0 kA |
| Rozsah napětí/kmitočtu | 30 ÷ 500 V / 45÷ 65 Hz |
Měřicí proud 6,5 A / 10 ms (při 230 V)
Skutečná impedance poruchové smyčky a zkratový proud - měření bez vybavení proudového chrániče
| Rozsah [W] | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00k ÷ 9,99k |
| Chyba měření Z | ± (5% z MH + 10 D)* |
| Rozsah zkrat. proudu | 0,00 A ÷ 23,0 kA |
| Rozsah napětí/kmitočtu | 50 ÷ 500 V / 45÷ 65 Hz |
Skutečná impedance sítě a zkratový proud
| Rozsah [W] | 0 ÷ 9,99 kW |
| Rozlišení [W] | 0,01 0,1 1 10 |
| Chyba měření Z | ± (5% z MH + 5 D)* |
| Rozsah zkrat. proudu | 0,00 A ÷ 199 kA |
| Rozsah napětí/kmitočtu | 30 ÷ 500 V / 45÷ 65 Hz |
Měřicí proud 6,5 A / 10 ms (při 230 V)
Sled fází
| Zobrazený výsledek | 1.2.3 nebo 3.2.1. |
| Rozsah napětí/kmitočtu | 100 ÷ 550 V / 14 ÷ 500 Hz |
Napětí a kmitočet
| Rozsah, chyba měření | 0 ÷ 550 V ± (2% z MH + 2 D)* |
| Rozsah, chyba měření | 0,00 ÷ 499,9 Hz ± (0,2% z MH + 1 D)* |
* MH značí měřenou hodnotu, D značí digit
Všeobecně:
| Napájení | 6 x alkalická baterie nebo NiCd/NiMH akumulátor, rozměr AA (IEC LR6) |
| Displej | maticový LCD 128 x 64 bodů s možností podsvětlení |
| Optická i akustická indikace | ano |
| Automatické srovnávání výsledků měření s nastavitelnými mezemi | ano (lze vypnout) |
| Paměť (jen model MI 3125B) | až 1700 měření |
| Připojení k PC (jen model MI 3125B) | RS 232 a USB |
| Aut. vypínání | ano |
| Třída ochrany | II (dvojitá izolace) |
| Přepěťová kategorie | CAT III / 600 V, CAT IV / 300 V |
| Krytí | IP 40 |
| Rozměry | 140 x 80 x 230 mm |
| Hmotnost (bez baterií) | 1,00 kg |
Rozsah dodávky:
| Rozsah dodávky | EurotestCOMBO | |
|
Obj. číslo: |
MI 3125 | MI 3125BT |
| Přístroj EurotestCOMBO | ano | ano |
| Univerzální měřicí kabel - kabel zakončený banánky umožňuje měření pomocí měřicích hrotů a krokosvorek | ano | ano |
| Kabel pro měření v síťových zásuvkách | ano | ano |
| Síťový adaptér pro nabíjení akumulátorů | ano | ano |
| NiMH akumulátor, 6 ks | ano | ano |
| Měřicí hrot, 3 ks | ano | ano |
| Krokosvorka, 3 ks | ano | ano |
| Sada řemenů | ano | ano |
| Kabel RS 232 / PS 2 | - | ano |
| Kabel USB | - | ano |
| CD Metrel (s anglickou dokumentací a vícejazyčným - včetně české verze - programem pro PC EuroLink Pro) | - | ano |
| CD Metrel s anglickou dokumentací k přístroji | ano | - |
| CD ILLKO ( s českou dokumentací) | ano | ano |
| Příloha k návodu k používání v češtině, kalibrační list od výrobce v češtině, záruční list, kartónový obal | ano | ano |
Volitelné příslušenství:
| EurotestCOMBO MI3225 | A1110 | Třífázový měřicí kabel | ||
| A1111 | Třífázový adaptér | |||
| A1160 | Rychlonabíječ pro 6 ks AA + 6 ks NiMH AA | |||
| A1198 | Magnetická kontaktní sonda | |||
| A1270 | Tip commander | |||
| A1272 | Plug commander | |||
| A1271 | Malá brašna pro přenášení přístroje | |||
| A1289 | Brašna EurotestCOMBO/XA/AT/SMARTEC | |||
| A1303 | Řemen do ruky | |||
| EurotestCOMBO MI3225B | A1110 | Třífázový měřicí kabel | ||
| A1111 | Třífázový adaptér | |||
| A1160 | Rychlonabíječ pro 6 ks AA + 6 ks NiMH AA | |||
| A1196 | PC SW EuroLink PRO Plus | |||
| A1198 | Magnetická kontaktní sonda | |||
| A1270 | Tip commander | |||
| A1272 | Plug commander | |||
| A1271 | Malá brašna pro přenášení přístroje | |||
| A1289 | Brašna EurotestCOMBO/XA/AT/SMARTEC | |||
| A1303 | Řemen do ruky | |||
| S2026 | Sada pro měření zemních odporů - 20 m | |||
| S2027 | Sada pro měření zemních odporů - 50 m |
