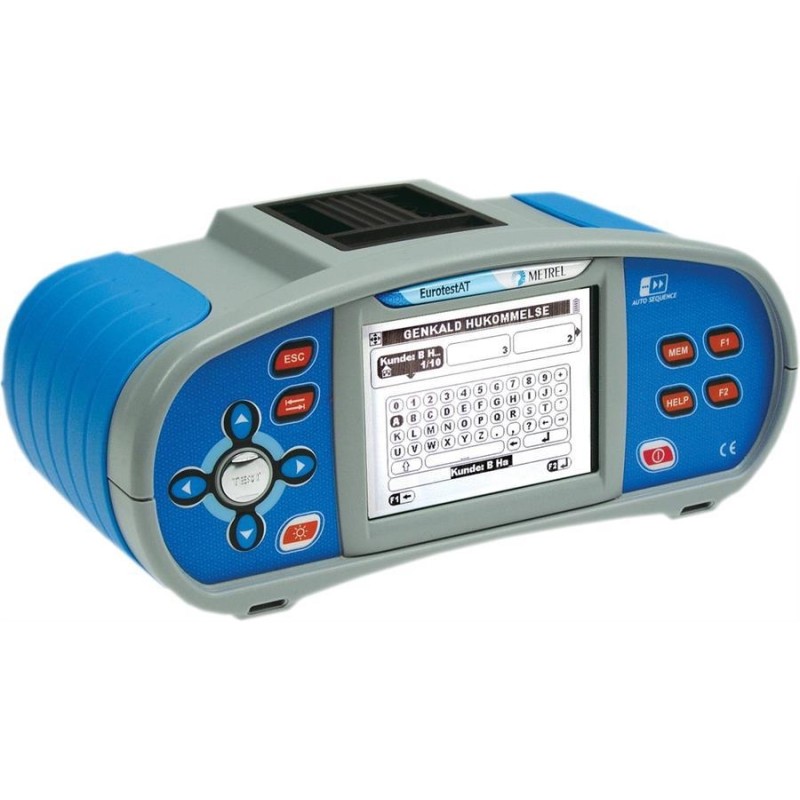

Metrel Eurotest AT MI3101 - Multifunkční revizní přístroj + testy TiČR zdarma

Eurotest AT je špičkový profesionální multifunkční revizní přístroj s řadou funkcí pro provádění revizí dle požadavků ČSN 332000-6-61

Měření spojitosti
Zkratový proud > 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor měřicích  vodičů.
Lze zvolit i měření malým proudem asi 7 mA; slouží k "propískávání" obvodů, běžnému měření odporů apod.

Měření zemních odporů a rezistivity půdy
Zemní odpory se měří třívodičovou metodou. Dále lze měřit rezistivitu půdy.

Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 1000 MW. Bez přepojování měřicích vodičů lze zvolit, jaký izolační odpor se má měřit (např. N-PE, L-N apod.).

Měření proudových chráničů
Lze měřit proudové chrániče typu AC a A standardní a selektivní s jmenovitým reziduálním proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IDN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud ID postupně narůstajícím proudem. Samozřejmostí je měření dotykového napětí a zemního odporu / odporu smyčky bez vybavení proudového chrániče.

Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!), současně zobrazí i činný odpor, indukční odpor a zkratový proud. Přístroj umožňuje měřit v obvodu s proudovým chráničem bez vybavení.
EurotestAT má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.
Pomocí adaptéru A 1143 lze měřit impedanci smyčky a sítě s velmi vysokou přesností při rozlišení 0,1 mΩ.

Sled fází
Přístroj indikuje sled fází a také chybové stavy (např. nepřítomnost některého fázového napětí).

Měření průrazného napětí varistorů (přepěťových ochran)
Lze měřit průrazné napětí různých přepěťových ochran v rozsahu 50 ÷ 1000 V.

Lokátor
Slouží k vyhledávání vodičů, pojistek, k určování proudových okruhů apod. Jako vysílač slouží EurotestAT, jako přijímač bezdotyková sonda R10K (Lokátor).

Test přítomnosti napětí na ochranném vodiči
Při provádění některých měření, která potřebují přítomnost síťového napětí, přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.

Online monitor napětí a svorek
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.

Ukládání výsledků do paměti a přenos do PC
Do paměti EurotestuAT lze uložit až 2000 měření a později je vyvolat na displeji nebo přenést do PC pomocí dodávaného software EuroLink, který je v češtině! Před měřením lze navíc pomocí software EuroLink vytvořit přesnou strukturu měřené instalace a tu přenést do Eurotestu! Následná revize a ukládání výsledků do paměti se tím urychlí.

Další vlastnosti
- AUTO SEQUENCE^® - automaticky provádí předem definované měřicí postupy. Tyto postupy může uživatel vytvářet a editovat.
- Lze měřit v širokém rozsahu napětí (30 V / 50 V - 500 V) a kmitočtu (14 Hz - 500 Hz) sítě.
- Nastavitelné mezní hodnoty umožňují automatické vyhodnocování výsledků měření.
- Port RS 232 i USB pro připojení k PC.
- Grafický displej s vysokým rozlišením 320x240 bodů.
- Grafická funkce HELP zobrazí na displeji možnosti připojení přístroje k měřenému objektu, příp.další informace.
- PC software EuroLink Lite v české verzi je součástí dodávky. Verze Pro umožňuje proti verzi Lite navíc vytvořit revizní zprávu.
- EurotestAT má české menu.
- Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Velmi malé rozměry a hmotnost.
- Rozsáhlé příslušenství je součástí dodávky.

Stručné technické parametry:

Izolační odpory

Spojitost (200 mA)

Vodivé spojení (7 mA)

Zemní odpory

Rezistivita půdy

Proudové chrániče - obecné údaje

Proudové chrániče - dotykové napětí bez vybavení chrániče

Proudové chrániče - vypínací čas

Proudové chrániče standardní - vybavovací proud ID, vypínací čas při vybavovacím proudu tD a dotykové napětí při vybavovacím proudu Ud

Skutečná impedance poruchové smyčky a zkratový proud

Měřicí proud 6,5 A / 10 ms (při 230 V)

Skutečná impedance poruchové smyčky a zkratový proud - měření bez vybavení proudového chrániče

Skutečná impedance sítě a zkratový proud

Měřicí proud 6,5 A / 10 ms (při 230 V)

Velmi přesné měření skutečné impedance sítě/smyčky a zkratový proud pomocí adaptéru A 1143

Měřicí proud max. 154 A / 10 ms (při 230 V),  max. 267 A / 10 ms (při 400 V)

Sled fází

Napětí a kmitočet

Měření průrazného napětí varistorů (přepěťových ochran)

Lokátor - hledání vodičů, sledování proudových okruhů apod.

* MH značí měřenou hodnotu, D značí digit

Všeobecně:

Rozsah dodávky:

Volitelné příslušenství:

Obj. číslo:
Šňůra pro připojení sondy	A 1012
Kabel pro propojení přijímače R10K (Lokátor) s klešťovým přístrojem	A 1068
Třífázový měřicí kabel	A 1110
Třífázový adaptér	A 1111
Adaptér pro velmi přesné měření skutečné impedance sítě a smyčky	A 1143
Rychlonabíječ šesti ks akumulátorů AA + sada 6 ks NiMH akumulátorů AA	A 1160
Zkušební vodič 1,5 m s vestavěným odporem pro přijímače R10K (Lokátor)	A 1067
Rychlonabíječ dvanácti ks akumulátorů AA	A 1169
Přijímač R10K (Lokátor)	A 1191
Selektivní sonda pro přijímač R10K (Lokátor)	A 1192
PC program EuroLink Pro	A 1196
Tip commander (měřicí hrot se dvěma funkčními tlačítky - při měření není potřeba "třetí" ruka)	A 1197
Magnetická kontaktní sonda	A 1198
ρ-Adapter pro měření rezistivity půdy	A 1199
Sada pro měření zemních odporů 20 m: - 2 x měřicí vodič 20 m, 1 x měřicí vodič 4,5 m, 2x kovový kolík, 1 x brašna	S 2026
Sada pro měření zemních odporů 50 m: - 2 x měřicí vodič 50 m, 2 x propoj. vodič 1 m, 1 x měřicí vodič 4,5 m, 2x kovový kolík, 1 x brašna	S 2027
