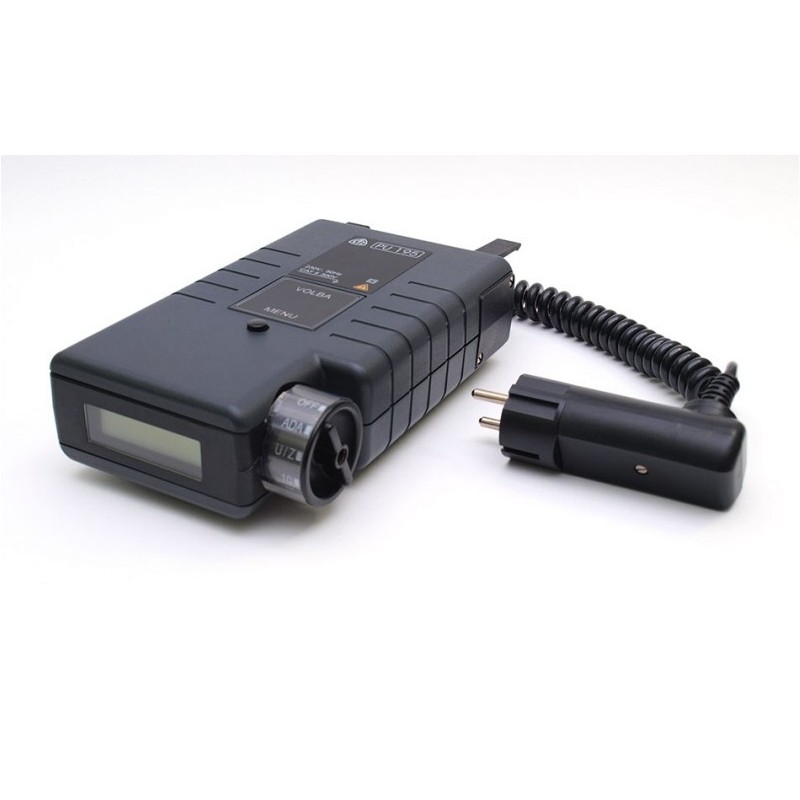

Sdružený revizní přístroj PU 195

Revizní multifunkční přístroj PU 195:

Sdružený revizní přístroj PU 195 je určen k testování elektrických instalací. Měří izolační odpory Riso, impedanci poruchové smyčky Rs, vnitřní odpor sítě Ri a proudové chrániče (AC, A). PU 195 měří veličiny dle mezinárodní normy ČSN EN 61557. Impedance ochranné smyčky může být měřena také za proudovým chráničem bez jeho vybavení. Tester měří rovněž malé odpory proudem 200 mA, kontroluje zapojení sítě apod.Testovány mohou být jak jednofázové, tak třífázové soustavy. Naměřené hodnoty jsou zobrazeny na LC grafickém displeji.Komunikaci s počítačem umožňuje rozhraní USB.

• měření napětí mezi fázovým a ochranným vodičem UL-PE
• měření napětí mezi fázovým a středním vodičem UL-N
• měření napětí mezi středním a ochranným vodičem UN-PE
• informativní měření kmitočtu napětí
• měření sdruženého napětí do 450V a určení sledu fází(adaptér PD 193.1)
• měření impedance ochrané smyčky Zs a vnitřní imedanci sítě ZI i mezi dvěma fázovými vodiči
• měření impedance ochranné smyčky Zs za  proudovým chráničem bez jeho vybavení
• měření vybavovacího času proudových chráničů tA rozdílovým střídavým proudem  a rozdílovým pulzujícím proudem
• zkoušení chrániče postupně narůstajícím proudem,měření vybavovacího proudu chrániče a měření dotykového napětí  v okamžiku vybavení
• měření dotykového napětí UB bez vybavení chrániče proudem(45% jmenovitého vybavovacího proudu) a zkoušku nevybavení chrániče
• měření malých odporů RPE stejnosměrným proudem 200mA se změnou polarity proudu
• měření izolačních odporů RISO nastavitelným napětím 50V až 500V
• test zásuvky - ověření správného zapojení vodičů v zásuvce
• Měřené hodnoty a další udáje jsou zobrazeny na podsvíceném grafickém dispeji.Naměřené hodnoty(až 1000 měření)jsouukládany do paměti.Lze je zobrazit na dispeji nebo pomocí standartního kabelu USB A-B přenést do počítače k dalšímu zpracování.
• Přístroj splňuje požadavky ČSN EN 61326-1 -zařízení třídy B přerušený provoz a ČSN EN 61557 -Zařízení ke zkoušení měření nebo sledování činnosti prostředků ochrany.Je napájen ze 4 NiMh nebo NiCd akumulátorů typ AAA,které se dobíjejí v přístroji.
• Součást dodávky je dvouvodičový měřicí adaptér PD 191.1  2 ks. krokosvorek a obal.

Vnitřní paměť a rozhraní USB:
Vnitřní paměť na 1000 měření
Rozhraní: USB

Obecné informace:
Napájecí napětí: NiMH
Stupeň krytí: IP 40
Hmotnost: 1,4 kg
Rozměry: 200 x 120 x 50 mm

Příslušenství:
Adaptér  PD 195
Kabel  USB A-B
Software  REVISOFT 2
