Přístrojem lze měřit:
- Impedanci smyčky s rozlišením 0,1 mΩ
- Impedanci sítě s rozlišením 0,1 mΩ
- Zkratový proud
- Dotykové napětí při zkratovém proudu
- Napětí sítě do 470 V
- Měření při kmitočtech 16 až 420 Hz
- Měřicí proud volitelný ve 3 stupních
Další vlastnosti:
- Možnost samostatného provozu, ovládání přes Bluetooth chytrým telefonem nebo tabletem aplikací aMESM pro Android
- Možnost propojení s přístroji (Bluetooth):
- EurotestXC
- EurotestXC 2,5 kV
- EurotestXD
- MultiservicerXD
Skutečná impedance smyčky a sítě
| Rozsah měření / nejistota měření |
0,0 ÷ 199,9 mΩ / ± (5 % z MH + 3 mΩ)*
200 ÷ 1999 mΩ / ± (5 % z MH + 3 mΩ)*
2,00 ÷ 19,99 Ω ± (5 % z MH + 3 D)* |
| Jmenovitý rozsah dle ČSN EN 61557 |
12,0 mΩ ÷ 19,99 Ω |
| Rozsah napětí |
40 ÷ 470 V |
| Rozsah kmitočtu |
16 ÷ 420 Hz |
| Měřicí proud při napětí 230 V / 400 V |
40 ÷ 145 A / 60 ÷ 219 A (10 ms) |
Dotykové napětí při zkratovém proudu
| Rozsah měření |
40 ÷ 470 V, 16 ÷ 420 Hz |
| Nejistota měření |
vypočtená hodnota |
Zemní potenciál
| Rozsah měření |
0 ÷ 200 V |
| Nejistota měření |
± (2 % z MH + 2 D)* |
Všeobecně:
| Napájení |
7,2 V DC, 4,4 Ah Li-Ion akupack |
| Síťové napájení |
90 ÷ 260 V AC, 45 ÷ 65 Hz, 80 VA |
| Třída ochrany |
II (dvojitá izolace) |
| Kategorie přepětí - napájení |
CAT II / 300 V |
| Stupeň znečištění |
2 |
| Kategorie přepětí - měření |
CAT IV / 600V |
| Krytí otevřený / zavřený kryt |
IP 65 / IP 54 |
| Rozměry |
360 mm x 160 mm x 330 mm |
| Hmotnost bez příslušenství |
6,5 kg |
* MH značí měřenou hodnotu, D značí digit

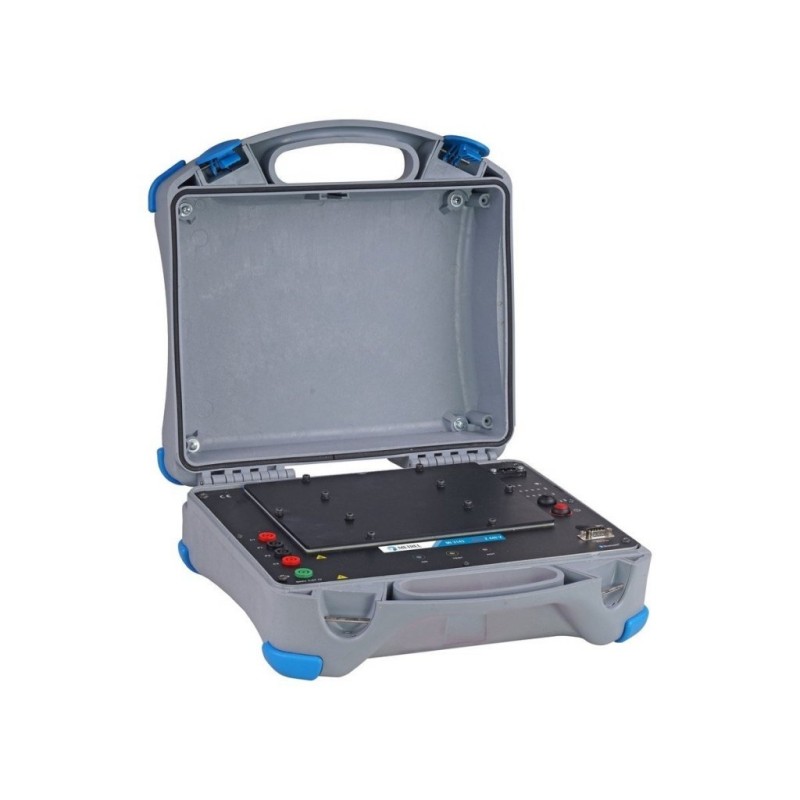

- Přístroj Euro Z 440 V - MI3143
- Síťový napájecí kabel
- Kabel RS232 - PS/2
- Měřicí kabel dvouvodičový 2 ks
- Velká měřicí svorka (Kelvin), 2 ks
- Krokosvorka černá, 2 ks
- Krokosvorka červená, 2 ks
- Měřicí hrot černý, 2 ks
- Měřicí hrot červený, 2 ks
- Licenční klíč pro Metrel aMESM Android PRO P 1102-AND (Licenční klíč je integrován v přístroji)
- Návod k používání (CZ)
- Kalibrační list
- Záruční list
- Kartónový obal
