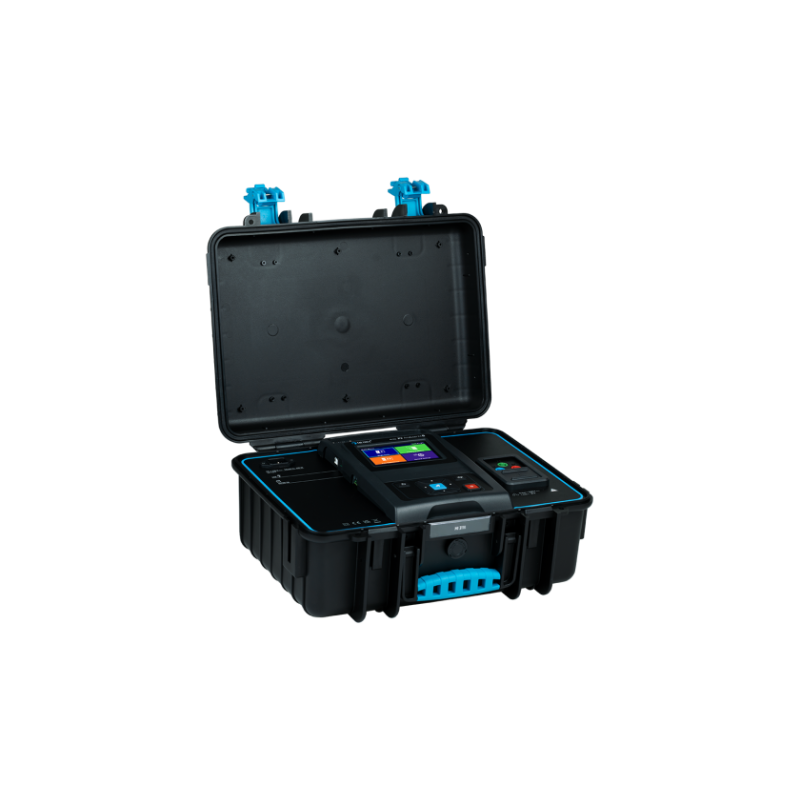

Metrel MI 3116 ST tester FV instalací do 1500V/40A + testy TiČR zdarma

Tento špičkový přístroj je určený pro měření a revize fotovoltaických systémů dle norem EN 62446-1 a EN-62446-2. PV AnalyserXA umožňuje provádět všechna měření kategorie 1 a 2. Lze měřit bifaciální panely a panely s vysokou účinností.

Maximální napětí a proud řetězce je 1500 V a 40 A.

Přístroj je dodáván ve verzích "Standard set MI 3116 ST" a "Bifacial set MI

3116 BF". Sada BF obsahuje oproti verzi ST navíc dodatečné příslušenství nutné pro měření bifaciálních panelů.

V příloze naleznete stručný prospekt v češtině a podrobný prospekt v angličtině.

V češtině je návod k používání, firmware a PC program Metrel ES Manager včetně nápovědy.

MI 3116 je tester fotovoltaických instalací s napětím až do 1500V a proudem do 40A, který podporuje testování bifaciálních panelů a vysoce účinných panelů.

Nejdůležitější funkce:
• Testování bifaciálních modulů.
• Testování FV řetězců paralelně s proudem 40 A (o 50 % rychlejší testování).
• Měření izolace v 1500 V FV systémech v jednom přístroji.
• Automatický test pro testy kategorie 1.
• Bezdrátová (Wi-Fi) dálková jednotka pro měření (a zaznamenávání) ozáření a teploty článků FV modulů.
• Výpočet hodnot STC a porovnání s nominálními údaji.
• Obsluha databáze FV modulů.
• Oprava dříve chybně zadaných parametrů již provedeného měření nebo skupiny měření.

Standardní sada MI 3116:
Přístroj MI 3116 PV AnalyserXA
Dálkové ovládání fotovoltaického panelu A 1785
Teplotní senzor 1833 PV
Referenční fotovoltaický článek z roku 1834
2x svorka A 1835 pro upevnění příslušenství
Testovací kabel A 1840 MC4, modrý, 1500 V
Testovací kabel A 1841 MC4, červený, 1500 V
Testovací kabel A 1790 ČERVENÝ, červený, 3 m, 2,5 mm2
Měřicí kabel A 1790 BLU, modrý, 3 m, 2,5 mm2
Měřicí kabel A 1792 Zelený, 3 m, 0,75 mm2
Měřicí kabel A 1509, černý, 50 m, 0,75 mm2 – cívka
Měřicí kabel A 1012, zelený, 4 m, 0,75 mm2
Krokodýlí klip 1309 , zelený
Testovací sonda A 1014 , černá
Testovací sonda A 1015 , modrá
Testovací sonda A 1016 , červená
Kabel USB A 1727 typu A/B
Napájecí kabel A 1728 , 2 m, 3x0,75 mm2
A 1551 Měkká polstrovaná přenosná taška Velikost: L
Napájecí zdroj A 1548 0,5 A/12 V**
Popruh na přenášení z roku 1791 se stahovací přezkou
Sada baterií S 2080, typ AA, 2100 mAh - 6 ks
Kalibrační certifikát pro MI 3116
Kalibrační certifikát pro A 1785
Uživatelská příručka
SW 1201 Metrel Manažer elektrické bezpečnosti (MESM)*
P 1403 3leté předplatné Metrel Smart Cloud Pro***
* Metrel ES Manager si můžete bezplatně stáhnout z webového serveru.
** V některých zemích je nahrazen národní verzí A 1569.
*** Tříleté předplatné Metrel Smart Cloud Pro P 1403 je k dispozici BEZPLATNĚ do konce roku 2025.
