Malinky ale spolehlivý multifunkční revizní přístroj Kyoritsu pro revize instalací NN s pamětí a komunikací s PC plně vyhovující ČSN EN 61557

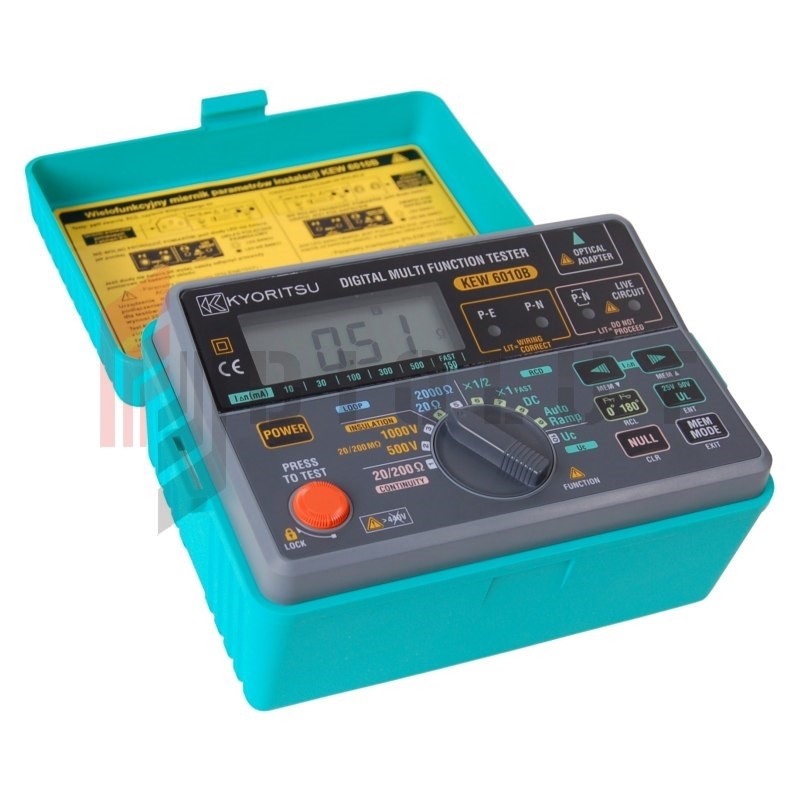

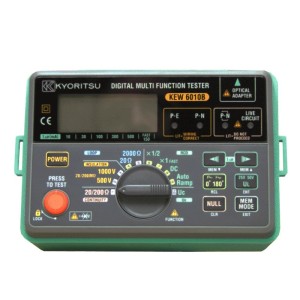

KEW6010B je multifunkční revizní přístroj pro revize elektrických instalací NN.
KEW6010B je řízen mikroprocesorem a konstruován podle požadavků ČSN EN 61557. Je lehký a kompaktní a přitom odolný jak proti mechanickému, tak i elektrickému přetížení. Na rozdl od modelu KEW 6010A, se kterým je zaměňován, je přístroj KEW 6010B kompletně přebudován a je napájen bateriemi. To přináší stabilní provoz i při přerušovaném měření. Má ochranné obvody proti napěťovému přetížení i napěťovým špičkám přicházejícim z měřeného rozvodu.
Na rozdíl od KEW6010A používá model KEW6010B několik metod měření proudových chráničů, včetně populární metody narůstajícího proudu. Přístroj KEW 6010B nabízí všechny potřebné funkce pro revizi elektrické instalace. Impedanci vypínací smyčky měří několika velikostmi proudu. Při tomto měření využívá patentovanou technologii, která zajistí nevybavení chrániče v měřeném obvodu. Přesto, že přístroj je rozměrově malý, a tím i velmi lehký, přináší možnost ukládat naměřené výsledky do paměti pro další zpracování dodávaným programem.
Vzhledem k velkému množství kusů starší verze KEW6010A mezi revizními techniky, jsou oba modely často zaměňovány a modelu KEW 6010B jsou připisovány vlastnosti staršího modelu KEW 6010A.
Při rozhodování proto doporučujeme konfrontovat informace od "známých" se skutečnými vlastnostmi přístroje KEW6010B, který předčí v mnohém i mnohem dražší, rozměrnější a težší přístroje.
Základní vlastnosti Kyoritsu KEW 6010B:
- Kontinuita: 20/200Ω, měřicí proud 200mA
- Izolační stav: 500/1000V, 20/200MΩ, měřicí proud 1mA na krátko
- Impedance smyčky: 20/2000Ω, 15mA na t 2000Ω (bez vybavení chrániče)
- Proudové chrániče (RCD): 10/30/100/300/500mA x1/2, x1, Fast Trip(40ms), DC, Plynulý nárůst proudu
- Uc(dotykové napětí): měří do 100V
- Navržen dle požadavků ČSN EN 61010-1, ČSN EN61557
- Paměť naměřených hodnot: 300 měření
- Přetažení dat do PC s použitím 8212 Data adaptéru přes opticky izolovanou RS-232C .
Příslušenství KEW 6010B:
Kabel KEW 7025 pro měření izolace a kontinuity
Volitelné příslušenstí KEW6010B:
- Kabel KEW 7133 - OMADIEC pro měření v rozvaděči
- KEW8212-USB + KEW Report - program pro PC
- KEW8212-RS232C + KEW Report -program pro PC
Parametry KEW6010B
| Měření kontinuity |
| Měřicí rozsah |
20/200Ω (Auto) |
| Napětí na prázdno |
> 6V |
| Proud na krátko |
> 200mA |
| Přesnost |
±(3%rdg + 3dgt) |
| Měření izolačního odporu |
| Měřicí rozsah |
20/200MΩ (Auto-Ranging) |
| Měřicí napětí |
500/1000V |
| Napětí na prázdno |
+20% - 0% |
| Měřicí proud |
> 1mA |
| Přesnost |
± (3%rdg + 3dgt) |
| Měření impedance smyčky |
| Rozsah |
20/2000Ω |
| Napětí při měření |
230V + 10% - 15%(50Hz) |
| Standardní měřicí proud |
20Ω:25A/10ms
2000Ω:15mA/350ms max. |
| Přesnost |
±(3%rdg + 8dgt) |
| Měření proudových chráničů (RCD) |
Měřicí proud
(Trvání proudu) |
x1/2, x1 |
10, 30, 100, 300, 500mA (2000ms) |
| Fast |
150mA (50ms) |
| DC |
10, 30, 100, 300mA (2000ms), 500mA (200ms) |
| Auto nárůst |
Jde 10% od 20% do 110% IΔn. 300ms×10 |
| Napětí při měření |
230V + 10% - 15% 50Hz |
| Přesnost |
Měřicí proud |
x1/2: -8%-2%
x1, FAST: +2%+8%
DC: ±10%
Auto nárůst ±4% |
| Vybavovací čas |
±(1%rdg + 3dgt) |
| Měření dotykového napětí Uc |
| Měřicí rozsah |
100V |
| Napětí při měření |
230V + 10% - 15% (50Hz) |
| Měřicí proud |
5mA na IΔn = 10mA
15mA na IΔn = 30/100mA
150mA na IΔn = 300/500mA |
| Přesnost |
+5%+15%rdg, ±8dgt |
| Obecné |
| Bezpečnost |
ČSN EN61010-1 CAT.III 300V stupeň znečištění 2
ČSN EN61557-1, 2, 3, 4, 6, 10, IEC60529(IP40) |
| Napájení |
R6 nebo LR6x8 |
| Rozměry |
175(L) × 115(W) × 86(D)mm |
| Váha |
840g approx. |
| Příslušenství |
KEW7025(měřicí kabel)
KAMP10* (měřicí kabel s CZ zásuvkou)
Pouzdro na kabely
Popruh na přístroj
Nárameník
Manual |
| Volitelné |
KEW7133(kabel pro měření v rozvaděči)
KEW(Data adaptor)
KEW Report( Software) |
