Umožňuje provést kompletní analýzu distribučních sítí. Obsahuje tři plně diferenciální kanály pro analýzu napětí a tři vstupy pro připojení proudových kleští. Splňuje požadavky normy EN 50160
Použití:

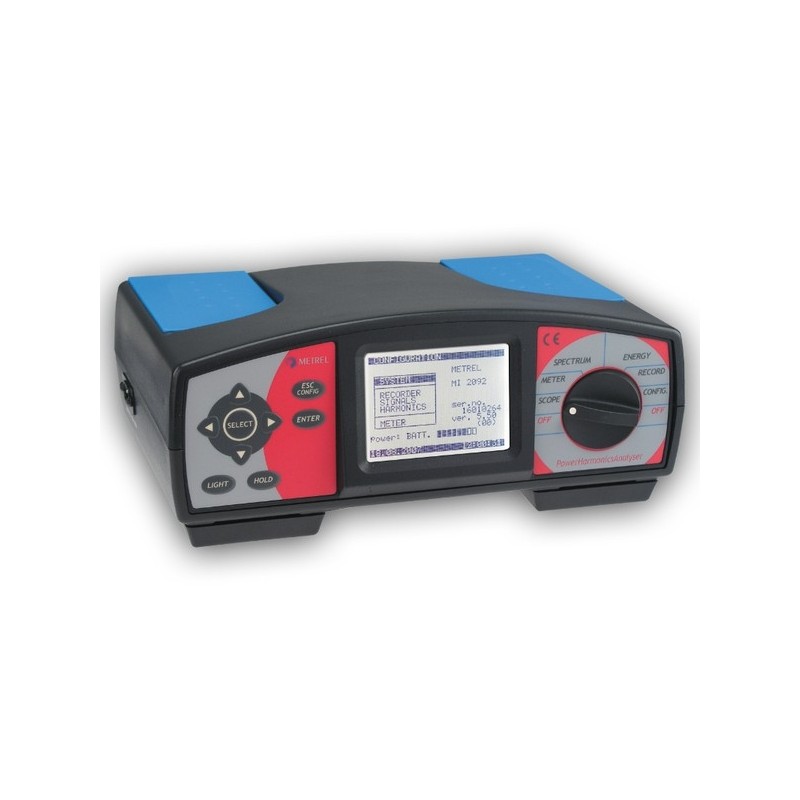

Třífázový analyzátor sítí MI 2092 umožňuje provést kompletní analýzu distribučních sítí. Obsahuje tři plně diferenciální kanály pro analýzu napětí a tři vstupy pro připojení proudových kleští. Splňuje požadavky normy EN 50160, která definuje hodnoty, určující kvalitu napětí v distribuční síti. Předepisuje např. dolní a horní mez napětí, kmitočet, dále napěťové anomálie, nesymetrii, přechodové děje ap. Velký důraz je kladen na přítomnost harmonických složek.
MI 2092 umožňuje měření jak on-line, tak se záznamem a následným vyhodnocením naměřených veličin.
MI 2092 umožňuje:
- provádět harmonickou analýzu až do 63. harmonické
- měřit kladnou i zápornou, induktivní i kapacitní, činnou i reaktivní energii
- zaznamenávat zvolené veličiny, detekovat anomálie a výpadky napětí. 2 Mbyte paměti umožňuje dlouhodobý sběr dat.
- měřená data mohou být on-line přenášena do PC
- má vestavěný osciloskop a multimetr
- PC SW PowerLink umožňuje zpracování měřených/uložených výsledků v PC
- konfigurační menu umožňuje nastavit a přizpůsobit celou řadu parametrů včetně optimalizace využití paměti
- ochrana důležitých funkcí heslem
Technické parametry:
Napětí - tři plně diferenciální kanály
| Rozsah [V] | 10 ÷ 550, kmitočet 43 ÷ 68 Hz |
| Rozlišení [V] | 0,1 |
| Chyba měření | ± (0,5% z MH + 2 D)* |
Proud - tři vstupy pro proudové kleště nebo jiný převodník
| Rozsah | 0 ÷ 1 V (to je 0 ÷ 1000 A při použití dodávaných kleští) |
| Rozlišení | 0,3 mV (to je 0,3 A při použití dodávaných kleští) |
| Chyba měření | ± (0,5% z MH + 2 D + chyba použitých kleští)* |
* MH značí měřenou hodnotu, D značí digit
Měřené a/nebo vypočítávané veličiny
3 x fázové napětí
3 x fázový proud
fázový činný výkon
sdružené napětí
proud středním vodičem
fázový zdánlivý výkon
fázový jalový výkon
fázový crest factor (napětí i proud)
fázový posuv mezi napětím a proudem
celkové harmonické zkreslení (fázové napětí i proud)
jednotlivé harmonické složky v rozsahu ss ÷ 63. (napětí i proud)
celkový činný výkon
celkový jalový výkon
celkový zdánlivý výkon
celkový účiník
Veličiny zobrazované osciloskopem
3 x fázové napětí
3 x fázový proud
Všeobecně:
| Napájení | Síťové 230 V, 8 VA. Akumulátory 4 x 1,2 V NiCd nebo NiMh, velikost IEC R14. Vestavěný nabíječ. |
| Displej | LCD grafický s možností podsvětlení |
| Paměť dat | 2048 Kbyte nonvolatilní SRAM |
| Připojení k PC | RS 232, přenosová rychlost 2 400 ÷ 57 600 Bd |
| Hardware - AD převodník | 14 bitů, 128 vzorků na kanál a periodu |
| Třída ochrany | II (dvojitá izolace) |
| Přepěťová kategorie | CAT III / 600 V |
| Krytí | IP 44 |
| Rozměry | 265 x 110 x 185 mm |
| Hmotnost (včetně akumulátorů) | asi 2 kg |
Rozsah dodávky:
- Přístroj MI 2092
- Brašna na přístroj a příslušenství
- Měřicí hrot, 3 ks
- Krokosvorka, 4 ks
- Měřicí šňůra, 6 ks
- Klešť. transformátor 1000A/1V, 3 ks
- PC SW PowerLink (v angličtině) pro Windows 98/2000/XP
| - Kabel RS232 - Síťový kabel - NiCd akumulátor 4 ks - Návod k používání - Kalibrační list - Záruční list - Kartónový obal |
 |
Volitelné příslušenství:
| A 1037 | Proudový transformátor 5A/1V |
| A 1039 | Adaptér pro připojení klešťového přístroje - převádí speciální konektor pro připojení kleští na dva standardní bezpečnostní banánky |
