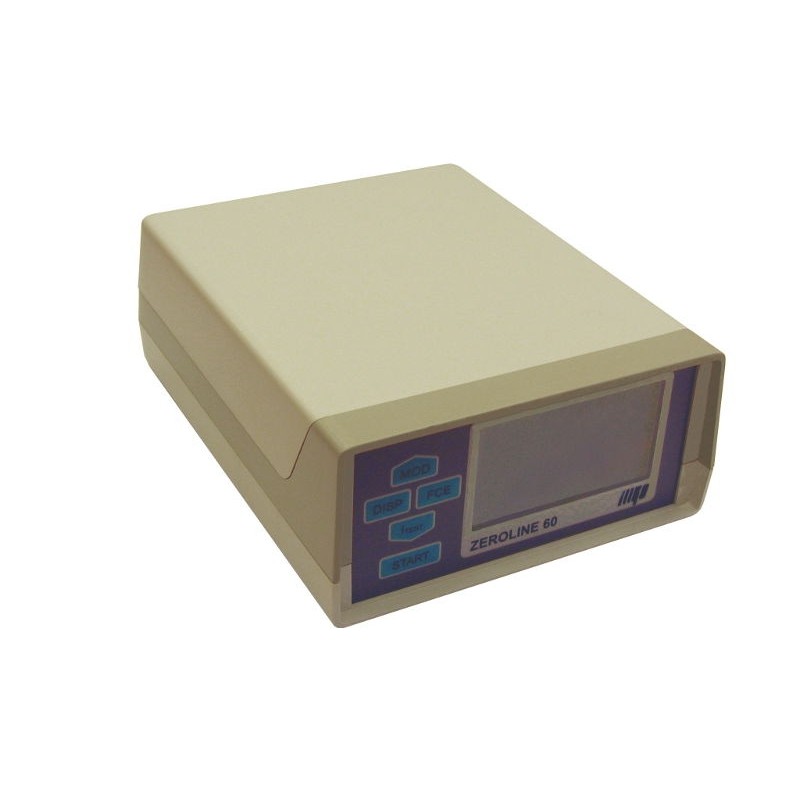

Přístrojem lze měřit:
- Skutečnou impedanci smyčky s rozlišením 0,001 Ω
- Skutečnou impedanci sítě s rozlišením 0,001 Ω
- Impedanci smyčky za proudovým chráničem bez jeho vybavení
- 1,5 násobek impedance
- Maximální hodnotu impedance, která může nastat při započítání chyby měření
- Zkratový proud
- Zemní odpor náhradní metodou
- Síťové napětí
- Kmitočet sítě
Další vlastnosti:
- Automatická kontrola nebezpečného dotykového napětí na ochranném vodiči
- Automatická kontrola správnosti připojení měřicích vodičů ke kontrolované síti
- Automatická záměna L a N při měření
- Možnost nastavení velikosti a polarity měřicího proudu
Technické parametry:
Skutečná impedance smyčky
| Rozsah měření |
0,000 ÷ 1,500 W (měřicí proud = 30 A)
0,000 ÷ 3,000 W (měřicí proud = 20 A)
0,000 ÷ 5,000 W (měřicí proud = 10 A) |
| Jmenovitý rozsah dle ČSN EN 61557 |
0,038 ÷ 1,500 W (měřicí proud = 30 A)
0,040 ÷ 3,000 W (měřicí proud = 20 A)
0,060 ÷ 5,000 W (měřicí proud = 10 A) |
| Rozlišovací schopnost |
0,001 W |
| Základní chyba měření |
± (2% z MH + 8 D)* (měřicí proud = 30 A)
± (3% z MH + 8 D)* (měřicí proud = 20 A)
± (3% z MH + 10 D)* (měřicí proud = 10 A) |
| Pracovní chyba měření |
± (3% z MH + 10 D)* (měřicí proud = 30 A)
± (4% z MH + 10 D)* (měřicí proud = 20 A)
± (4% z MH + 15 D)* (měřicí proud = 10 A) |
| Měřicí proud (při napětí 230 V) |
nastavitelný: 10 A, 20 A, 30 A |
Impedance smyčky (rychlé měření)
| Rozsah měření |
0,00 ÷ 20,00 W |
| Jmenovitý rozsah dle ČSN EN 61557 |
0,20 ÷ 20,00 W |
| Rozlišovací schopnost |
0,01 W |
| Základní chyba měření |
± (3% z MH + 5 D)* |
| Pracovní chyba měření |
± (4% z MH + 5 D)* |
| Měřicí proud (při napětí 230 V) |
10 A |
Impedance smyčky bez vybavení proudového chrániče
| Rozsah měření |
0,00 ÷ 20,00 W |
| Jmenovitý rozsah dle ČSN EN 61557 |
0,42 ÷ 20,00 W |
| Rozlišovací schopnost |
0,01 W |
| Základní chyba měření |
± (5% z MH + 8 D)* |
| Pracovní chyba měření |
± (6% z MH + 10 D)* |
| Měřicí proud (při napětí 230 V) |
10 A |
Skutečná impedance sítě
| Rozsah měření |
0,000 ÷ 5,000 W |
| Jmenovitý rozsah dle ČSN EN 61557 |
0,057 ÷ 5,000 W |
| Rozlišovací schopnost |
0,001 W |
| Základní chyba měření |
± (2,5% z MH + 10 D)* |
| Pracovní chyba měření |
± (3,5% z MH + 15 D)* |
| Měřicí proud (při napětí 230 V / 400 V) |
10 A / 18 A |
Impedance sítě (rychlé měření)
| Rozsah měření |
0,00 ÷ 20,00 W |
| Jmenovitý rozsah dle ČSN EN 61557 |
0,20 ÷ 20,00 W |
| Rozlišovací schopnost |
0,01 W |
| Základní chyba měření |
± (3% z MH + 5 D)* |
| Pracovní chyba měření |
± (4% z MH + 5 D)* |
| Měřicí proud (při napětí 230 V / 400 V) |
10 A / 18 A |
Zkratový proud
| Rozsah měření |
2,3 A ÷ 23 kA |
| Rozlišovací schopnost |
0,1 / 1 / 10 A |
| Základní chyba měření |
zkratový proud je počítán jako podíl Ujm / Z |
| Pracovní chyba měření |
Napětí L-PE, L-N, L-L
| Rozsah měření |
200 ÷ 440 V |
| Rozlišovací schopnost |
1 V |
| Základní chyba měření |
± (2% z MH + 3 D)* |
| Pracovní chyba měření |
± (3% z MH + 5 D)* |
Kmitočet
| Rozsah měření |
48,00 ÷ 52,00 Hz |
| Rozlišovací schopnost |
0,01 Hz |
| Základní chyba měření |
± (2% z MH + 10 D)* |
| Pracovní chyba měření |
± (3% z MH + 10 D)* |
Všeobecně
| Napájení |
200 ÷ 440 V / 50 Hz |
| Třída ochrany |
II (dvojitá izolace) |
| Kategorie přepětí |
CAT II |
| Stupeň znečištění |
2 |
| Krytí |
IP 40 |
| Rozměry |
150 x 190 x 70 mm |
| Hmotnost |
asi 1,6 kg |
* MH značí měřenou hodnotu, D značí digit
Rozsah dodávky: měřicí přístroj, měřicí šňůra ZL60/1, krokosvorka černá, krokosvorka žlutozelená, měřicí hrot černý, měřicí hrot modrý, kalibrační list, záruční list, návod k používání
Volitelné příslušenství:
| P 6120 |
Brašna pro přístroj a vybrané příslušenství |
| P 2071 |
Měřicí šňůra ZL60/2 |
| P 4011 |
Krokosvorka černá |
| P 4013 |
Krokosvorka žlutozelená |
| P 3011 |
Měřicí hrot černý |
| P 3012 |
Měřicí hrot modrý |
| Volitelné příslušenství: |
| P 6120 |
brašna pro přístroj a vybrané příslušenství |
821,- |
977,- |
| P 2071 |
měřicí šňůra ZL60/2 |
( |
( |
| P 4011 |
krokosvorka černá |
134,- |
159,50 |
| P 4013 |
krokosvorka žlutozelená |
134,- |
159,50 |
| P 3011 |
měřicí hrot černý |
126,- |
150,- |
| P 3012 |
měřicí hrot modrý |
126,- |
150,- |
