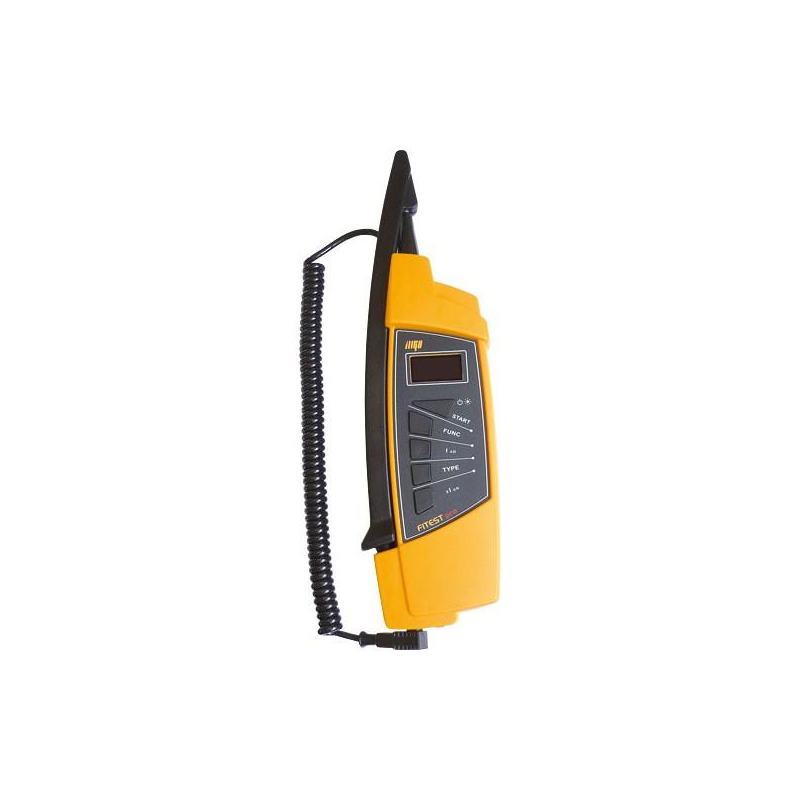

FITESTpro - digitální měřič proudových chráničů
Použití, vlastnosti:
- umožňuje měřit standardní i selektivní proudové chrániče typu AC a A
- měří vypínací čas proudových chráničů
- měří vybavovací proud proudových chráničů
- měří dotykové napětí
- měří impedanci smyčky bez vybavení proudového chrániče
- měří síťové napětí
- umožňuje indikovat fázový vodič
- nový systém uložení měřicích hrotů v přepravní poloze je patentově chráněn
- vysoce kontrastní vícebarevný grafický OLED displej zaručuje výbornou čitelnost
- možnost osvětlit měřený objekt bílým světlem vysoce svítivé LED
- možnost nabíjet akumulátory přímo v přístroji
Technické parametry:
Proudové chrániče - obecně
| Jmenovitý proud [mA] |
10; 30; 100; 300; 500 (fáze 0° nebo 180°) |
| Typ proud. chrániče |
AC a A, standardní a selektivní |
Dotykové napětí
| Rozsah měření [V] |
0,0 ÷ 99,9 |
| Jmenovitý rozsah [V] |
3,0 ÷ 99,9 |
| Rozlišení [V] |
0,1 |
| Základní chyba měření |
(-0/+10 %) z MH + 2 D (Uc < 10,0 V)
(-0/+10 %) z MH (Uc ≥ 10,0 V) |
| Pracovní chyba měření |
(-0/+10 %) z MH + 3 D (Uc < 10,0 V)
(-0/+10 %) z MH + 1 D (Uc ≥ 10,0 V) |
| Měřicí proud |
£ ½IDN |
Vypínací čas
| Rozsah - standard. FI [ms] |
0 ÷ 300 (½ IDN, IDN) 0 ÷ 150 (2 IDN) 0 ÷ 40 (5 IDN) |
| Rozsah - selektivní FI [ms] |
0 ÷ 500 (½ IDN, IDN) 0 ÷ 200 (2 IDN) 0 ÷ 150 (5 IDN) |
| Rozlišení [ms] |
1 |
| Základní chyba měření |
± 3 ms |
| Pracovní chyba měření |
± 4 ms |
Vybavovací proud
| Rozsah ID |
typ AC: (0,4 ÷1,1) IDN typ A: (0,4 ÷1,5) IDN |
| Rozlišení [mA] |
0,1 |
| Základní chyba měření |
± 0,08 IDN |
| Pracovní chyba měření |
± 0,1 IDN |
Střídavé napětí (skutečná efektivní hodnota TRMS)
| Rozsah měření |
190 V ÷ 260 V (45 Hz ÷ 65 Hz) |
| Rozlišovací schopnost |
1 V |
| Základní chyba měření |
± (2% z MH + 2 D)* |
| Pracovní chyba měření |
± (3% z MH + 3 D)* |
Všeobecně
| Napájení |
4 ks AAA (LR03) alkalická baterie 1,5 V
nebo NiMH akumulátor 1,2 V |
| Displej |
OLED, vícebarevný, grafický |
| Třída ochrany |
II (dvojitá izolace) |
| Přepěťová kategorie |
CAT III / 300 V |
| Stupeň znečištění |
2 |
| Krytí |
IP 43 |
| Rozměry |
asi 260 x 70 x 40 mm |
| Hmotnost (včetně baterií a měř. hrotu) |
asi 0,36 kg |
* MH značí měřenou hodnotu, D značí digit
Rozsah dodávky: měřicí přístroj, stáčený měřicí vodič s měřicím hrotem, pouzdro, kalibrační list, záruční list, návod k používání, kartónový obal
Volitelné příslušenství:
| P 5050 |
Nabíječka akumulátorů, 320Kč
|
| P 5060 |
Sada 4 ks NiMH akumulátorů AAA, 220 Kč |
| P 2011 |
Spojovací vodič bezpečnostní, černý, 2 m, 160Kč
|
| P 3011 |
Měřicí hrot bezpečnostní černý, 125Kč
|
| P 4011 |
Krokosvorka bezpečnostní černá 120Kč
|
