Funkce a vlastnosti přístroje:
Měření izolačních odporů
Izolační odpory až do 5 TΩ mohou být měřeny napětím 250 ÷ 5000 V, které lze nastavit s krokem 50 V. Současně měří kapacitu až do 50 μF a proud měřeným dielektrikem. Pro ukončení měření je možné použít časovač.
Měření polarizačního indexu PI, vybíjecího koeficientu DD a dielektrického absorpčního poměru DAR
Tyto parametry informují o stupni znečištění a vlhkosti izolace (např. u oleje v transformátoru) a o kvalitě dielektrika.
Měření přiloženým ss napětím
Lze měřit napětím až 5500 V ss.
Měření narůstajícím ss napětím
Měří závislost izolačního odporu na napětí.
Přepěťové ochrany
Měří průrazné napětí přepěťových ochran
Napětí a kmitočet
Přístroj měří stejnosměrné i střídavé napětí a kmitočet.
Další vlastnosti:
Do paměti lze uložit až 1000 měření a potom je vyvolat na displej nebo přenést do PC.
Obsahuje hodiny reálného času. Při většině měření lze využít časovač.
Automatické vybití měřeného objektu po skončení měření.
Napájení ze sítě/baterií/akumulátorů - vestavěný nabíječ.
Izolační odpory
| Rozsah** |
0,000 MΩ ÷ 5,00 TΩ |
| Chyba měření |
± (5% z MH + 3D)* |
| Un |
250 ÷ 5000 V, nastavitelné s krokem 50 V |
| In, Ik |
In > 1 mA, Ik < 1,4 mA |
** Max. měřená hodnota závisí na nastaveném měřicím napětí dle vztahu: Rmax = 1 TΩ x Utest [kV]
Měření přiloženým napětím
| Jmenovité napětí [V] |
0 ÷ 5500 |
| Chyba měření |
± (3% z MH + 40 V)* |
| Unikající proud [mA] |
0 ÷ 1,4 |
| Chyba měření |
± (3% z MH + 3 D)* |
Napětí, kmitočet
| Rozsah [V] |
0 ÷ 600 V (ss nebo stř. 45 ÷ 65 Hz) |
| Chyba měření |
± (3% z MH + 3 V)* |
| Rozsah [Hz] |
45 ÷ 65 |
| Chyba měření |
± 0,2 Hz |
| Vstupní odpor |
3 MΩ ± 10 % |
Proud ss
| Rozsah [mA] |
0 ÷ 1,4 |
| Chyba měření |
± (5% z MH + 0,05 nA)* |
Kapacita
| Rozsah [μF] |
0 ÷ 50 |
| Chyba měření |
± (5% z MH + 2 D)* |
Dielektrický absorpční poměr DAR
| Rozsah |
0,0 ÷ 99,9 |
| Chyba měření |
± (5% z MH + 2 D)* |
Polarizační index PI
| Rozsah |
0,0 ÷ 99,9 |
| Chyba měření |
± (5% z MH + 2 D)* |
Vybíjecí koeficient DD
| Rozsah |
0,0 ÷ 99,9 |
| Chyba měření |
± (5% z MH + 2 D)* |
Všeobecně:
Napájení: akumulátory
baterie
síťové |
7,2 V (NiCd nebo NiMH)
9 V alkalické baterie, typ LR14
230 V / 45 ÷ 65 Hz / 10 VA |
| Displej |
grafický LCD s podsvětlením |
| Třída ochrany |
II (dvojitá izolace) |
| Přepěťová kategorie |
CAT III / 600 V |
| Stupeň znečištění |
2 |
| Krytí |
IP 44 |
| Paměť |
asi 1000 měření |
| Připojení k PC |
RS 232 |
| Hodiny reálného času |
ano |
| Automatická kalibrace |
po zapnutí |
| Rozměry |
265 x 110 x 185 mm |
| Hmotnost (včetně baterií) |
asi 2,3 kg |

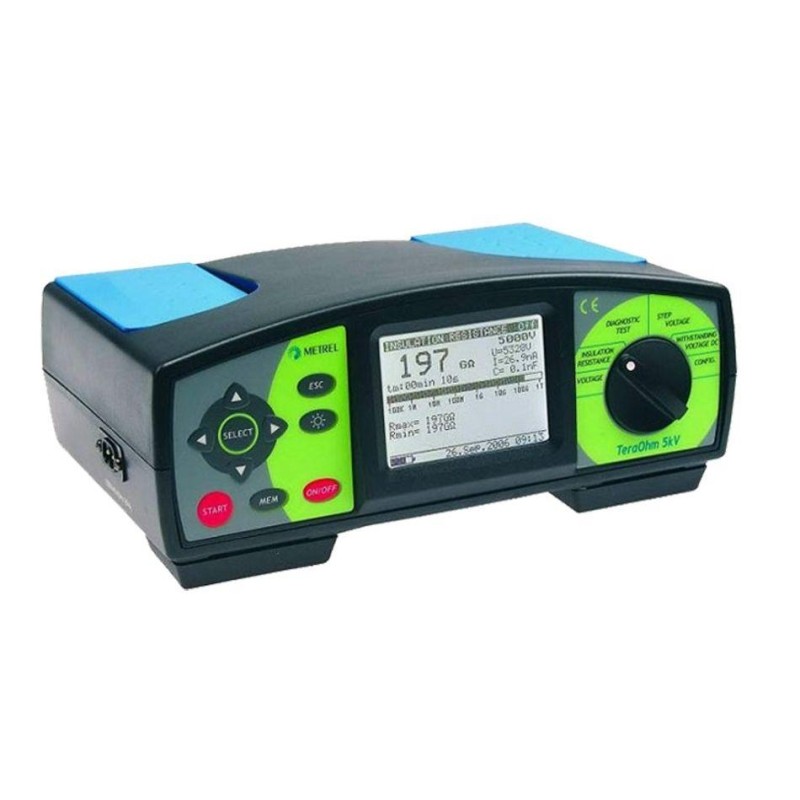

- Přístroj TeraOhm 5 kV
- Brašna na přístroj a příslušenství
- Měřicí hrot 2 ks
- Krokosvorka 2 ks
- Měřicí vodič 2 ks
- Měřicí vodič s krokosvorkou 1 ks
- Síťový kabel
- Návod k používání
- Kalibrační list
- Záruční list
- Kartónový obal
