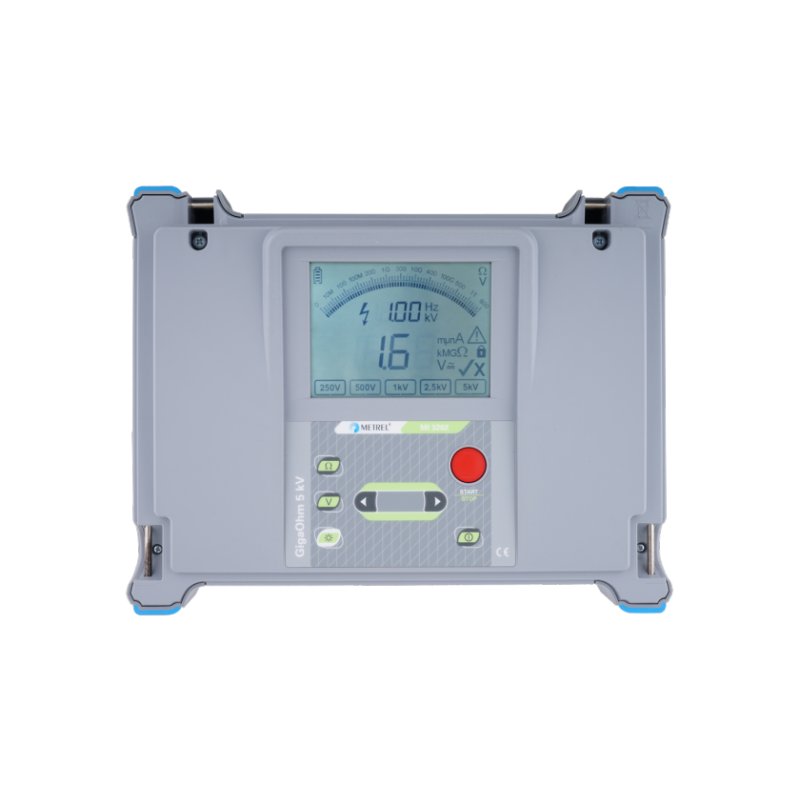

Funkce a vlastnosti přístroje:
Měření izolačních odporů
Izolační odpory až do 1 TΩ mohou být měřeny napětím 250 ÷ 5000 V DC.
Napětí a kmitočet
Přístroj měří stejnosměrné i střídavé napětí a kmitočet 0 ÷ 600 V, 0 Hz a 45 Hz ÷ 65 Hz.
Další vlastnosti:
Automatické vybití měřeného objektu po skončení měření.
Napájení ze sítě/baterií/akumulátorů - vestavěný nabíječ.
Možnost nastavení mezní hodnoty izolačního odporu.
Jednoduché ovládání.
Izolační odpory
| Rozsah** |
5 kΩ ÷ 99,9 GΩ |
100 GΩ ÷ 999 GΩ |
| Nejistota měření |
± (5% z MH + 3 D)* |
± (10% z MH + 3 D)* |
| Měřicí napětí |
250 V, 500 V, 1 kV, 2,5 kV, 5 kV (-0 / + 10 % + 20 V) |
Nejistota měření
měřicího napětí |
± (3% z MH + 3 V)* |
| Měřicí, zkratový proud |
In > 1 mA, Ik < 5 mA |
** Max. měřená hodnota závisí na nastaveném měřicím napětí dle vztahu: Rmax = 1 GΩ x Utest [kV], pro Utest > 1 kV, Rmax = 1 TΩ.
Napětí, kmitočet
| Rozsah |
0 V ÷ 600 V (DC nebo AC 45 ÷ 65 Hz) |
| Nejistota měření |
± (3% z MH + 4 V)* |
| Rozsah |
0 a 45,0 Hz ÷ 65,0 Hz |
| Nejistota měření |
± 0,2 Hz |
| Vstupní odpor |
3 MΩ ± 10 % |
Pozn. MH – měřená hodnota, D – digit.
Všeobecně:
Napájení: akumulátory
síťové |
7,2 V (6 x 1,2 V NiMH, typ C)
90 ÷ 260 V AC / 45 ÷ 65 Hz / 40 VA |
| Třída ochrany |
II (dvojitá izolace) |
| Přepěťová kategorie |
CAT III / 300 V |
| Stupeň znečištění |
2 |
| Krytí |
IP 40 se zavřeným pouzdrem |
| Kategorie měření |
CAT IV / 600 V |
| Displej |
segmentový LCD s analogovou stupnicí a podsvětlením |
| Vybíjení po měření |
ano, odpor 300 kΩ ± 10 % |
| Automatická kalibrace |
ano, po zapnutí |
| Signalizace |
ano, akustická, vizuální |
| Rozměry |
31 x 25 x 13 cm |
| Hmotnost |
asi 3 kg (včetně baterií, bez příslušenství) |
Podmínkky použití:
| Referenční teplota |
10 °C ÷ 30 °C |
| Referenční relativní vlhkost |
40 % ÷ 60 % |
| Pracovní teplota |
-10 °C ÷ 50 °C |
| Maximální relativní vlhkost |
90 % (0 °C ÷ 40 °C) bez kondenzace |
| Skladovací teplota |
-20 °C ÷ 70 °C |
| Nadmořská výška |
max. 2000 m |
Připojovací systém:
| Dvě bezpečnostní zdířky |
+OUT, -OUT (5kV, CAT I, dvojitá izolace) |
| Dvě bezpečnostní zdířky GUARD |
GUARD (600 V, CAT IV, dvojitá izolace) |
| Odpor svorky GUARD |
200 kΩ ± 10 % |
