Funkce a vlastnosti přístroje:
měření:
- malých odporů čtyřvodičovou Kelvinovou metodou
další vlastnosti:
- 4 měřicí režimy - jednoduchý, kontinuální, indukční, automatický
- široký rozsah měření 0,1 μΩ až 2 kΩ
- volitelný měřicí proud 1 mA až 10 A
- teplotní kompenzace
- komunikace přes USB a RS232
Měření přechodových odporů:
| Měřicí proud |
Rozsah měřeného odporu |
Rozlišení |
Nejistota měření |
| 10 A |
0,0 ... 2000,0 µΩ |
0,1 μΩ |
±(0,25 % MH + 0,01 % MHMR) * |
| 0,000 ... 20,000 µΩ |
1 μΩ |
| 0,00 ... 200,00 mΩ |
10 μΩ |
| 1 A |
0,000 ... 20,000 mΩ |
1 μΩ |
| 0,00 ... 200,00 mΩ |
10 μΩ |
| 0,0000 ... 2,0000 Ω |
100 µΩ |
| 100 mA |
0,00 ... 200,00 mΩ |
10 μΩ |
| 0,0000 ... 2,0000 Ω |
100 µΩ |
| 0,000 ... 20,000 Ω |
1 mΩ |
| 10 mA |
0,0000 ... 2,0000 Ω |
100 μΩ |
| 0,000 ... 20,000 Ω |
1 mΩ |
| 0,00 ... 200,00 Ω |
10 mΩ |
| 1 mA |
0,00 ... 20,00 Ω |
10 mΩ |
±(1 % MH + 0,1 % MHMR) * |
| 0,0 ... 200,0 Ω |
100 mΩ |
±(1 % MH + 0,25 % MHMR) * |
| 0,000 ... 2,000 kΩ |
1 Ω |
Přesnost měřicího proudu: ±10 % (vyhlazený DC proud)
Doba měření: cca 1s (jednoduchý režim)
Metoda měření: čtyřvodičové měření odporu
Max. odpor vodiče: 100 mΩ celkem oba vodiče
Pozn.:
- V jednotlivých tabulkách je uváděna základní nejistota měření, tj. nejistota měření v referenčních podmínkách (u příslušných měřicích funkcí platí pro měření v obou směrech průtoku proudu).
- Indukční režim způsobí nedefinovanou chybu, pokud je na měřeném objektu přítomna EMF
- Pracovní nejistotu měření (tj. nejistotu měření v pracovních podmínkách) získáme přičtením 0,1 % z MH + 1 D k základní nejistotě měření, uvedené v jednotlivých tabulkách, pokud není u jednotlivých měřených veličin/funkcí uvedeno jinak
Potlačení šumu (50/60Hz) na vodičích P1 - P2:
| |
Max. úroveň šumu |
Měřicí proud |
Přídavná nejistota měření |
| 10 A |
1 A |
100 mA |
10 mA |
1 mA |
| Rozsah měřeného odporu |
20 mVRMS |
2 mΩ |
20 mΩ |
200 mΩ |
2 Ω |
20 Ω |
±10 D |
| 50 mVRMS |
20 mΩ |
200 mΩ |
2 Ω |
20 Ω |
200 Ω |
| 250 mVRMS |
200 mΩ |
2 Ω |
20 Ω |
200 Ω |
2 kΩ |
Parametry měření:
| Měřicí proud |
10 A |
1 A |
100 mA |
10 mA |
1 mA |
| Max. výstupní výkon |
20 W |
2 W |
200 mW |
20 mW |
2 mW |
| Výstupní napětí |
3 Vdc max. |
1 Vdc max. |
| Meze |
1 μΩ ÷ 2 kΩ |
Pozn.: * MH značí měřenou hodnotu, MHMR značí max. hodnotu měřicího rozsahu, D značí digit
Všeobecně:
| Napájení: |
6 ks NiMH akumulátor 1,2 V velikost C |
| Síťové napájení |
90 ÷ 260 VAC, 45 ÷ 65 Hz, 50 W, ( CAT III / 300 V) |
| Nabíjení akumulátorů |
typicky 5 h (3500 mAh) |
| Výdrž baterií v klidu |
> 25 hodin |
| Vydrž baterií při měření |
>1000 měření (10 A, 1 s, 200 mΩ) |
| Kategorie přepětí |
CAT IV / 300V |
| Třída ochrany |
II (dvojitá izolace) |
| Stupeň znečištění |
2 |
| Krytí |
IP 40 |
| Zobrazení |
LCD 320 x 240 bodů s podsvícením |
| Vizuální varování |
ano |
| Rozměry (š x v x h) |
310 x 130 x 250 mm |
| Hmotnost |
cca 2,8 kg s bateriemi, bez příslušenství |
| Pracovní teploty |
-10 °C ÷ 50 °C, vlhkost max 95 % bez kondenzace |
| Připojení k PC: RS232 |
galvanicky oddělené 38,4 kBaud, 1 stop bit, bez parity 9-pin D zásuvka |
| Připojení k PC: USB |
galvanicky oddělené 256 kbps standartní konektor typ B |
| Paměť |
cca 1000 měření |

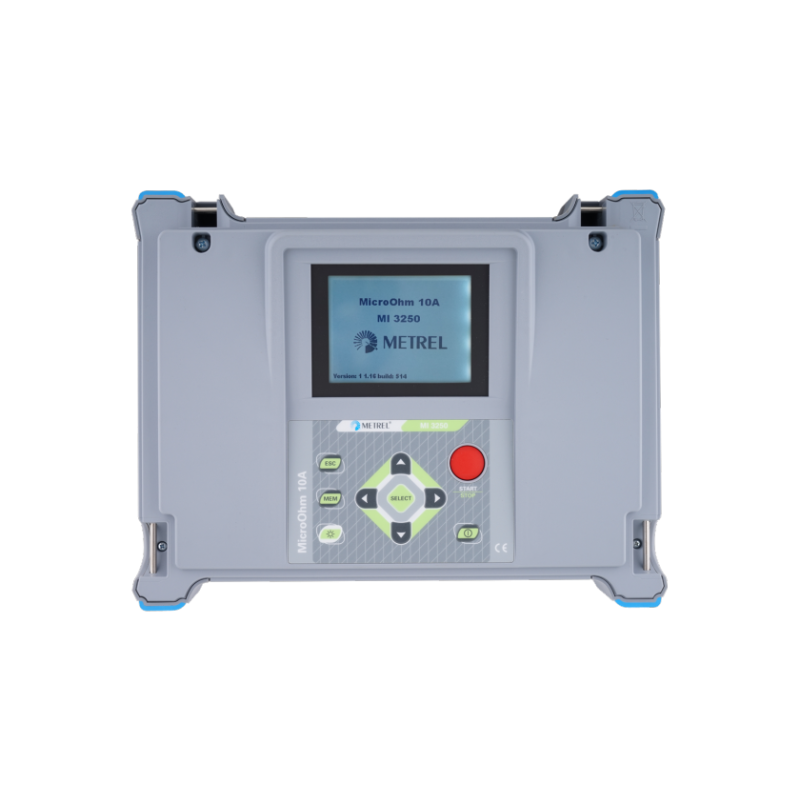

- Přístroj MI 3250 MicroOhm 10A
- Velká měřicí svorka (Kelvinovo zapojení), 2 ks
- Měřicí vodič s hrotem (Kelvinovo zapojení), 2 ks
- Měřicí vodič 2,5 m, 4 ks (2 ks černý, 2 ks červený)
- Krokosvorka, 4 ks (2 ks červená, 2 ks černá)
- Měřicí hrot, 2 kusy
- Síťový napájecí kabel
- 1,2V NiMH akumulátor typ C, 3500 mAh, 6 ks
- RS 232 sériový kabel
- USB kabel
- Brašna na příslušenství
- PC SW HVLink Pro
- Návod k používání přístroje
- Kalibrační list
- Záruční list
- Kartonový obal
