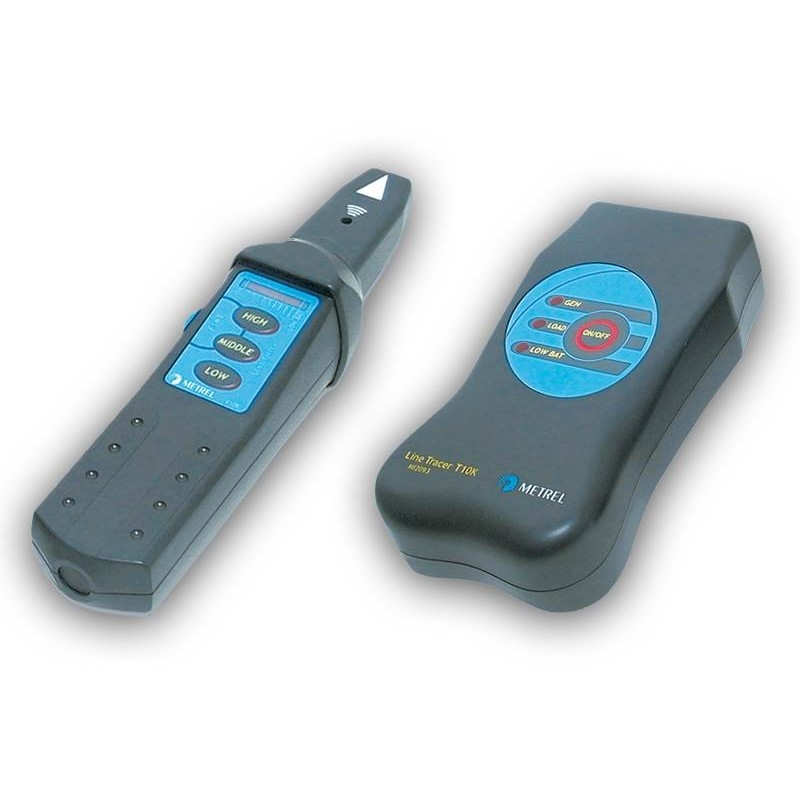

Line Tracer - přístroj pro sledování vodičů a proudových okruhů ve zdi, pod podlahou apod.
Použití:
- sledování kabelů ve zdech a v podlahách
- sledování vodičů pod napětím i bez napětí
- lokalizace místa přerušení a zkratu vodičů
- určení konkrétního vodiče v kabelu
- sledování potrubí
Princip funkce:
- vysílač T10K vysílá do instalace signál - přitom automaticky zvolí provozní mód podle toho, zda jde o instalaci bez napětí nebo pod napětím.
- vysoce citlivý přijímač R10K detekuje signál, který je vysílán vysílačem a šíří se kolem zkoušeného vodiče nebo objektu
- optická i akustická signalizace zajišťuje spolehlivé použití v hlučném nebo tmavém prostředí
- volitelně lze použít proudové kleště jak pro vysílání, tak pro příjem signálu
Příklady použití:
|
Sledování vodičů ve zdi a v rozvaděči
|
Sledování potrubí s použitím
vysílacích kleští
|
 |
 |
Technické parametry:
Vysílač T10K
| Napájení |
4 x baterie 1,5 V (L)R6 |
| Indikace nízkého napětí baterií |
ano |
| Provozní teplota |
0 ÷ 40 °C |
| Rozměry |
80 mm x 50 mm x 150 mm |
| Hmotnost |
asi 300 g |
Přijímač R10K
| Napájení: |
baterie 9 V, typ 6F22 nebo 6LR61 |
| Indikace nízkého napětí baterií |
ano |
| Provozní teplota |
0 ÷ 40 °C |
| Rozměry |
45 mm x 45 mm x 510 mm |
| Hmotnost |
asi 150 g |
| Selektivita |
pásmová propust 10,6 kHz |
Indikace - optická
- akustická |
LED sloupcový indikátor
piezoměnič (70 dB) |
| Citlivost |
skokově nastavitelná ve třech stupních
jemně nastavitelná otočným potenciometrem |
Rozsah dodávky:
- Vysílač T10K
- Přijímač R10K
- Připojovací vodič 1,5 m pro T10K, 2 ks
- Krokosvorka 2 ks
- Měřicí hrot 2 ks
- Selektivní sonda
- Zkušební vodič s vestavěným odporem a měřicím hrotem pro přijímač R10K
- Brašna
- Návod k používání
- Záruční list
- Kartonový obal
Volitelné příslušenství:
| Popis |
Obj. č. |
|
Proudové kleště vysílací
(vhodné např. pro hledání potrubí) |
A 1019 |
|
Kabel pro propojení přijímače R10K
s klešťovým přístrojem |
A 1068 |
|
| Proudové kleště přijímací |
A 1074 |
|
Volitelné príslušenství:
A 1019 Kleštový prístroj standardní (vysílací) 5 200,- 6 240,-
A 1068 Kabel pro pripojení prijímacích kleští 490,- 588,-
A 1074 Proudové klešte prijímací 3 990,- 4 788,-
