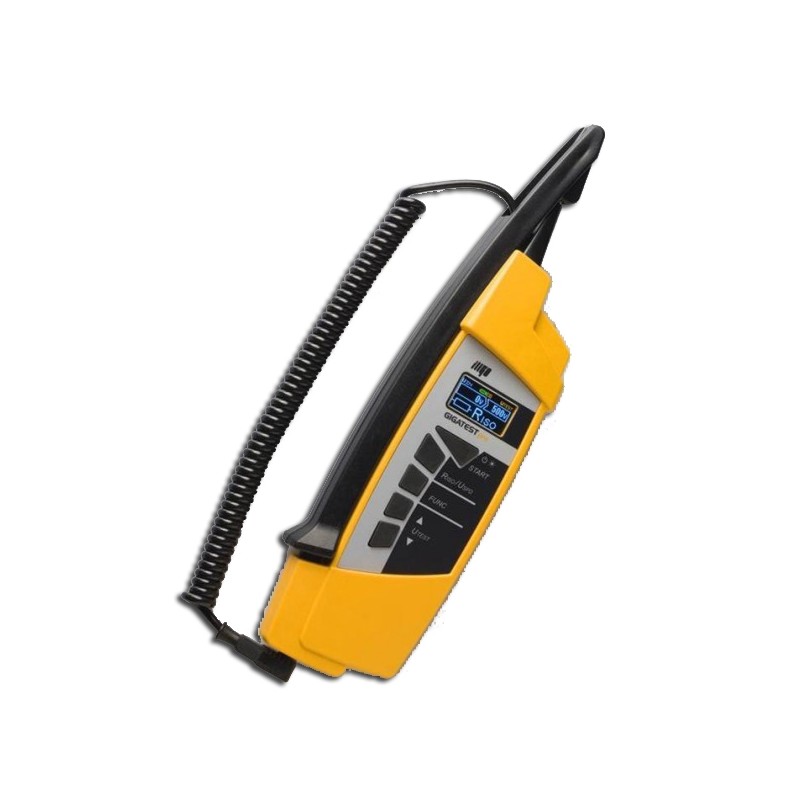

GIGATEST pro
Digitální měřič izolačních odporů napětím 50V až 1000V a měřič přepěťových ochran
Použití, vlastnosti:
- měření izolačních odporů napětím 50 ÷ 1000 V
- měření přepěťových ochran
- rozsáhlá databáze přepěťových ochran uložená v paměti přístroje umožňuje snadné a rychlé vyhodnocení měření
- měření ss. i stř. napětí
- nový systém uložení měřicích hrotů v přepravní poloze je patentově chráněn
- vysoce kontrastní vícebarevný grafický OLED displej zaručuje výbornou čitelnost
- možnost osvětlit měřený objekt bílým světlem vysoce svítivé LED
- možnost nabíjet akumulátory přímo v přístroji
Technické parametry:
Izolační odpory
Rozsah měření,
jmenovitý rozsah měření |
0,100 MW ÷ 1,999 GW (U = 50 V ÷ 99 V)
0,100 MW ÷ 3,999 GW (U = 100 V ÷ 249 V)
0,100 MW ÷ 9,999 GW (U = 250 V ÷ 1000 V) |
| Rozlišovací schopnost |
0,001 MW / 0,01 MW / 0,1 MW / 0,001 GW |
| Základní chyba měření |
± (2% z MH + 10 D)* (R < 1 GW)
± (4% z MH + 15 D)* (R ≥ 1 GW) |
| Pracovní chyba měření |
± (3% z MH + 20 D)* (R < 1 GW)
± (5% z MH + 25 D)* (R ≥ 1 GW) |
| Jmenovitý měřicí proud |
≥ 1 mA |
| Zkratový proud |
< 3 mA |
| Automatické vybití měřeného objektu |
ano |
Přepěťové ochrany
| Rozsah měření |
40 V ÷ 1050 V |
| Rozlišovací schopnost |
1 V |
| Základní chyba měření |
± (2% z MH + 2 D)* |
| Pracovní chyba měření |
± (3% z MH + 3 D)* |
| Princip měření |
nárůst napětí s měřením tzv. miliampérového bodu |
Napětí ss a stř. (skutečná efektivní hodnota TRMS)
| Rozsah měření |
0 V ÷ 600 V ss / stř. (45 Hz ÷ 65 Hz) |
| Rozlišovací schopnost |
1 V |
| Základní chyba měření |
± (2% z MH + 2 D)* |
| Pracovní chyba měření |
± (3% z MH + 3 D)* |
Všeobecně
| Napájení |
4 ks AAA (LR03) alkalická baterie 1,5 V
nebo NiMH akumulátor 1,2 V |
| Displej |
OLED, vícebarevný, grafický |
| Třída ochrany |
II (dvojitá izolace) |
| Přepěťová kategorie |
CAT III / 300 V nebo CAT II / 600 V |
| Stupeň znečištění |
2 |
| Krytí |
IP 43 |
| Rozměry |
asi 260 x 70 x 40 mm |
| Hmotnost (včetně baterií a měř. hrotu) |
asi 0,36 kg |
* MH značí měřenou hodnotu, D značí digit
Rozsah dodávky: měřicí přístroj, stáčený měřicí vodič s měřicím hrotem, pouzdro, kalibrační list, záruční list, návod k používání, kartónový obal
Volitelné příslušenství:
| P 5050 |
Nabíječka akumulátorů, 320Kč
|
| P 5060 |
Sada 4 ks NiMH akumulátorů AAA, 220Kč |
| P 2011 |
Spojovací vodič bezpečnostní, černý, 2 m, 160Kč
|
| P 3011 |
Měřicí hrot bezpečnostní černý, 125Kč
|
| P 4011 |
Krokosvorka bezpečnostní černá, 120Kč
|
