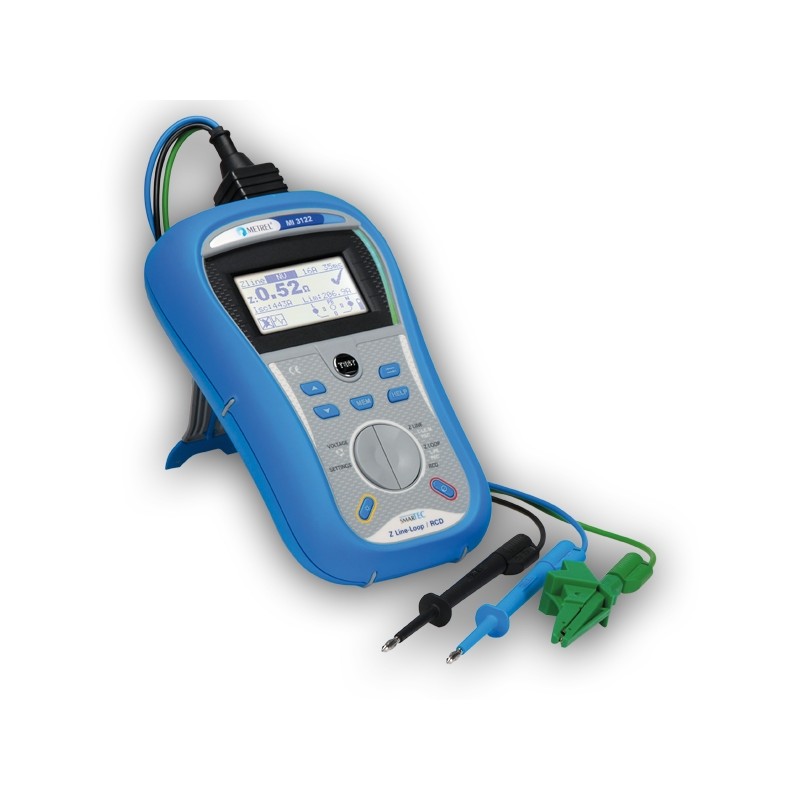

Špičkový digitální přístroj umožňující měřit impedanci smyčky, impedanci sítě a proudové chrániče.
Použití:
Měření proudových chráničů
Lze testovat proudové chrániče typu AC a A standardní i selektivní S se jmenovitým reziduálním proudem 10 mA až 1000 mA. Měření může začínat jak kladnou, tak zápornou počáteční půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IDN: ½, 1, a 5. Dále lze měřit vybavovací rozdílový proud ID postupně narůstajícím proudem a dotykové napětí při dosažení ID. Samozřejmostí je měření dotykového napětí a impedance poruchové smyčky bez vypnutí proudového chrániče.
Měření impedance poruchové smyčky/sítě a zkratového proudu
Přístroj měří impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi) a rovněž vypočte a zobrazí zkratový proud.
Měření síťového napětí a kmitočtu
Ukládání výsledků do paměti a přenos do PC
Lze uložit asi 1000 měření a potom je vyvolat na displej nebo přenést do PC pomocí SW SmartLink.
Technické parametry:
Proudové chrániče - obecné údaje
| Jmenovitý proud [mA] | 10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°) |
| Typ proud. chrániče | AC a A, standardní nebo selektivní |
Proudové chrániče - dotykové napětí bez vybavení chrániče
| Rozsah [V] | 0,00 ÷ 19,99 20,0 ÷ 99,9 |
| Rozlišení [V] | 0,01 0,1 |
| Chyba měření | (- 0 / +10 %) z MH ± 0,2V |
| Měřicí proud | < 0,5 IDN |
Proudové chrániče - impedance poruchové smyčky bez vybavení chrániče
| Rozsah [W] | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999, 2,00 k ÷ 10,00 k |
| Chyba měření | ± (5% z MH + 0,05 V / IDN + 0,2 W)* |
| Měřicí proud | < 0,5 IDN |
Proudové chrániče - vypínací čas
| Rozsah - standard. FI [ms] | 0 ÷ 300 (½ IDN, IDN) 0 ÷ 40 (5 IDN) |
| Rozsah - selektivní FI [ms] | 0 ÷ 500 (½ IDN, IDN) 0 ÷ 150 (5 IDN) |
| Chyba měření | ± 3 ms |
Proudové chrániče - vybavovací proud ID, vypínací čas při vybavovacím proudu tD a dotykové napětí při vybavovacím proudu Uc
| Rozsah ID | typ AC: (0,2 ÷1,1) IDN typ A: (0,2 ÷1,5) IDN |
| Rozsah tD [ms] při ID | 0 ÷ 300 |
| Rozsah Uc [V] při ID | 0,00 ÷ 19,99 20,0 ÷ 99,9 |
Impedance poruchové smyčky / sítě a zkratový proud
| Rozsah [W] | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 |
| Chyba měření | ± (5% z MH + 0,05 W)* |
| Rozsah zkrat. proudu | 0,06 A ÷ 24,4 kA (až 42,4 kA u impedance sítě) |
| Jmenovité napětí | 100 ÷ 264 V (až 440 V u impedance sítě) 45 ÷ 65 Hz |
Měřicí proud max. 2,5 A
Napětí a kmitočet
| Rozsah, chyba měření | 0 ÷ 440 V ± (3% z MH + 3 D)* |
| Rozsah | 45,0 ÷ 65,0 Hz |
* MH značí měřenou hodnotu, D značí digit
Všeobecně:
| Napájení | 4 x 1,5 V alkalická baterie IEC LR14 nebo 4 x 1,2 V NiCd / NiMH akumulátor |
| Displej | LCD zákaznický |
| Automatické vypínání | ano |
| Paměť | asi 1000 měření |
| Připojení k PC | RS 232 (9600 baudů, no parity, 8 data bit, 1 stop bit) |
| Třída ochrany | II (dvojitá izolace) |
| Přepěťová kategorie | CAT III / 300 V nebo CAT II / 600 V |
| Krytí | IP 54 |
| Rozměry | 155 x 95 x 190 mm |
| Hmotnost (včetně baterií) | asi 1,2 kg |
Rozsah dodávky: měřicí přístroj, síťový měřicí kabel (zakončený síťovou zásuvkou), univerzální měřicí kabel (zakončený banánky), měřicí hrot 2 ks, krokosvorka 2 ks, kalibrační list v češtině vystavený výrobcem, záruční list, návod k používání, kartónový obal.
Volitelné příslušenství:
| A1007 | Řemen pro zavěšení přístroje Smartec na krk | ||
| A1020 | Brašna pro přístroj Smartec | ||
| A1045 | Nabíječka + 4 ks NiCd (NiMH) aku | ||
| A1050 | PC SW SmartLink + kabel RS 232 |
