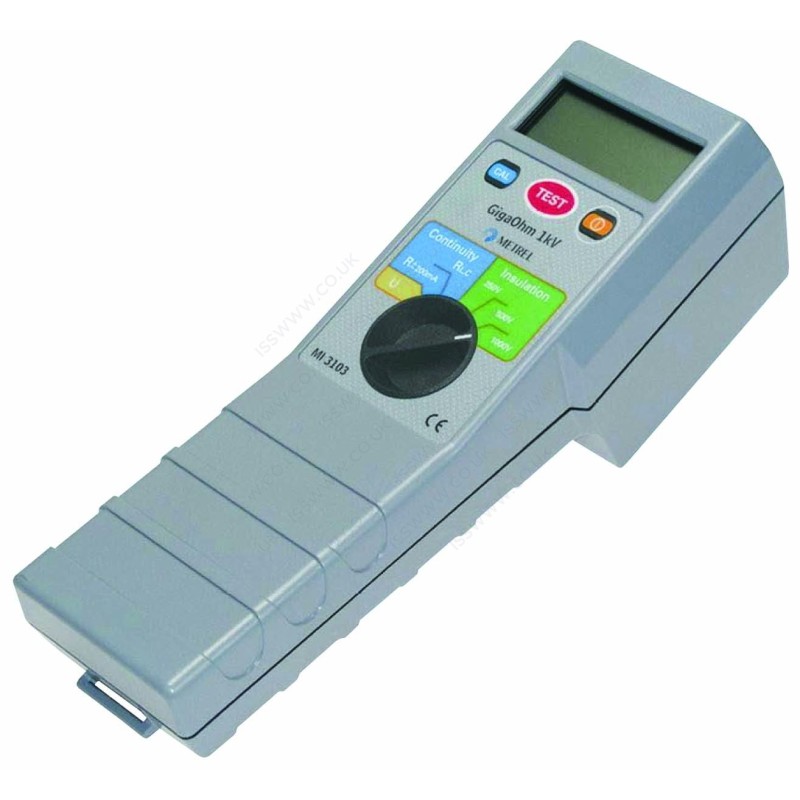

Digitální revizní přístroj izolačních odporů napětím 250-1000 V, měří odpory do 2 Gohmů, měří přechodové odpory
Použití:
Měření izolačních odporů
Měří odpory do 2 GW napětím 250, 500 nebo 1000V. Po skončení měření dojde k automatickému vybití měřeného objektu.
Měření přechodových odporů
Měřicí proud je > 200 mA, během měření je provedena automatická změna polarity.
Vodivé spojeníOhmmetr s měřicím proudem < 7 mA. Vhodný např. k "propískávání" obvodů.
Měření ss. a stř. napětí
Technické údaje:
Izolační odpory
| Měřicí napětí | 250, 500 a 1000 V |
| Rozsahy měření izolačních odporů | 2 MW / 20 MW / 200 MW / 2 GW |
| Rozlišovací schopnost | 1 kW / 10 kW / 100 kW / 1 MW |
| Chyba měření (Un ł 500V, 0 ÷ 200 MW) | ±(3 % z MH + 3 D)* |
| (Un ł 500V, 200 MW ÷ 1 GW) | ± 5 % z MH* |
| (Un ł 500V, 1 GW ÷ 2 GW) | ± 10 % z MH* |
| (Un = 250V, 0 ÷ 200 MW) | ±(5 % z MH + 3 D)* |
| (Un = 250V, 200 MW ÷ 2 GW) | ± 15 % z MH* |
| Měřicí proud (při 250/500/1000 kW) | ł 1 mA |
| Zkratový proud | < 2 mA |
Přechodové odpory
| Rozsahy měření | 20 W / 200 W / 2000 W |
| Rozlišovací schopnost | 0,01W / 0,1 W / 1W |
| Chyba měření (R < 200 W) | ±(3 % z MH + 3 D)* |
| (R ł 200 W) | ± 5 % z MH* |
| Měřicí proud (R Ł 2 W) | > 200 mA |
| Napětí naprázdno | 4 V ÷ 7 V |
| Kompenzace odporu měřicích šňůr | ano (do 5 W) |
| Automatická změna polarity měřicího proudu | ano |
Vodivé spojení
| Rozsahy měření | 200 W / 2000 W |
| Rozlišovací schopnost | 0,1 W / 1W |
| Chyba měření (R < 200 W) | ±(5 % z MH + 3 D)* |
| (R ł 200 W) | ± 10 % z MH* |
| Měřicí proud | < 7 mA |
| Napětí naprázdno | 4 V ÷ 7 V |
| Kompenzace odporu měřicích šňůr | ano (do 5 W) |
Napětí stejnosměrné a střídavé
| Rozsah měření / rozliš. schopnost | 0 ÷ 600 V / 1 V |
| Chyba měření | ±(3 % z MH + 3 D)* |
| Měří skutečnou efektivní hodnotu TRMS | ano |
* MH značí měřenou hodnotu, D značí digit
Všeobecně:
| Napájení | 4 x 1,5 V alkalická baterie IEC LR14 |
| Displej | LCD zákaznický |
| Automatické vypínání | ano |
| Třída ochrany | II (dvojitá izolace) |
| Přepěťová kategorie | CAT III / 300 V |
| Krytí | IP 40 |
| Rozměry | 280 x 70 x 80 mm |
| Hmotnost (včetně baterií) | asi 0,78 kg |
Rozsah dodávky: měřicí revizní přístroj, měřicí šňůra 2 x, měřicí hrot 2 ks, krokosvorka, řemen, kalibrační list vystavený výrobcem, záruční list, návod k používání, kartónový obal.
