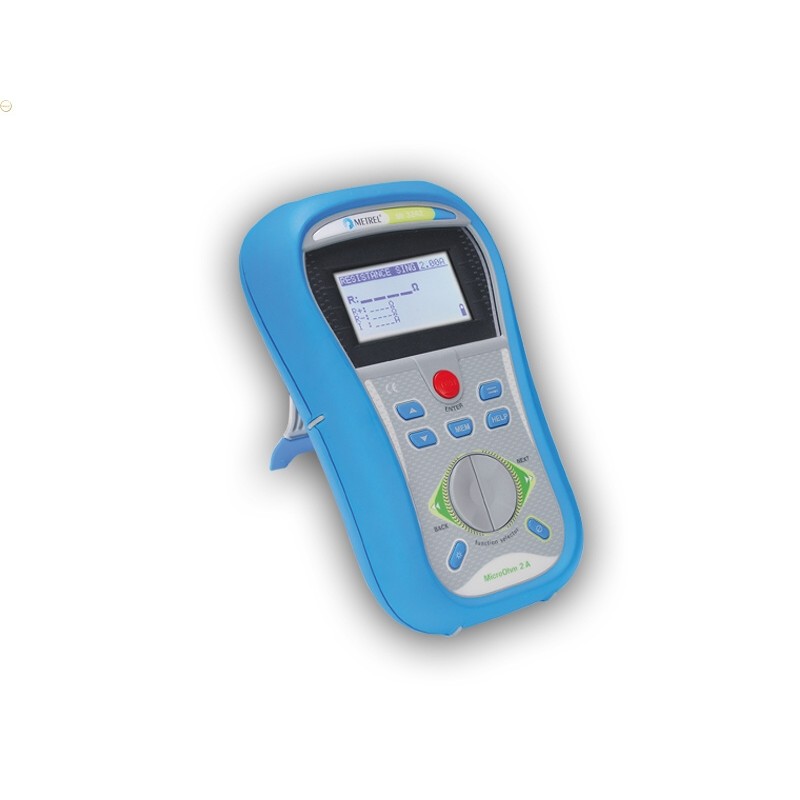

Digitální přenosný měřič velmi malých odporů.
Funkce a vlastnosti přístroje:
Měření velmi malých odporů čtyřvodičovou metodou
- široký rozsah měření (1 μΩ až 199,9 Ω)
- volitelný měřicí proud (10 mA, 100 mA, 2 A)
- automatická teplotní kompenzace EMF
- potlačení šumu (50/60 Hz)
- měření DC proudem oběma polaritami proudu
Další vlastnosti:
- možnost nastavení mezí Hi/Lo
- čtyři měřicí režimy (jednoduchý, spojitý, automatický, indukční)
- vysoké rozlišení při měření - 24-bit Σ-Δ ADC
- komunikace přes USB a RS232
- měření TRMS napětí a kmitočtu
Měření přechodových odporů:
| Měřicí proud | Rozsah měřeného odporu | Rozlišení | Přesnost |
| 2 A | 0,000 ... 9,999 mΩ | 1 μΩ | ±(0,25 % MH + 2 D) * |
| 10,00 ... 99,99 mΩ | 10 μΩ | ||
| 100,0 ... 999,9 mΩ | 100 μΩ | ||
| 100 mA | 0,00 ... 99,99 mΩ | 10 μΩ | |
| 100,0 ... 999,9 mΩ | 100 μΩ | ||
| 1,000 ... 9,999 Ω | 1 mΩ | ||
| 10,00 ... 19,99 Ω | 10 mΩ | ||
| 10 mA | 0,0 ... 999,9 mΩ | 100 μΩ | |
| 1,000 ... 9,999 Ω | 1 mΩ | ||
| 10,00 ... 99,99 Ω | 10 mΩ | ||
| 100,0 ... 199,9 Ω | 100 mΩ |
Přesnost měřicího proudu: 10 % (vyhlazený DC proud)
Doba měření: cca 1s (jednoduchý režim)
Metoda měření: čtyřvodičové měření odporu
Napětí na výstupu: max. 9 V DC
Max. odpor vodičů proudového obvodu: 100 mΩ
Potlačení šumu (50/60Hz):
| Měřicí proud | Max. šum | Dodatečná chyba |
| 2 A | 1,4 ARMS (Rx < 500 mΩ) | ≤ 0,5 % MH * |
| 100 mA | 70 mARMS (Rx < 10 Ω) | |
| 10 mA | 7 mARMS (Rx < 100 Ω) |
Měření napětí:
| Rozsah měření (V) | Rozlišení (V) | Přesnost |
| 0,0 - 49,9 | 0,1 | ±(2 % MH + 2 D) * |
| 50 - 550 | 1 |
Metoda měření napětí: TRMS
Jmenovitý rozsah kmitočtu: 0 Hz, 14 - 500 Hz
Měření kmitočtu:
| Rozsah měření (Hz) | Rozlišení (Hz) | Přesnost |
| 10,0 - 99,9 | 0,1 | ±(0,2 % MH + 1 D) * |
| 100 - 500 | 1 |
Jmenovitý rozsah napětí: 10 - 550 V
Pozn.: * MH značí měřenou hodnotu, D značí digit
Všeobecně:
| Napájení: | 6 ks AA alkalická baterie 1,5 V nebo NiMH akumulátor 1,2 V |
| Výdrž baterií | > 800 měření proudem 2 A |
| Napájecí adapter | 12 V ± 10 %, 400 mA |
| Nabíjecí proud | 250 mA |
| Kategorie přepětí | CAT III 600V / CAT IV 300V |
| Třída ochrany | II (dvojitá izolace) |
| Stupeň znečištění | 2 |
| Krytí | IP 40 |
| Zobrazení | LCD 128 x 64 bodů s podsvícením |
| Rozměry (š x v x h) | 140 x 80 x 230 mm |
| Hmotnost | 0,8 kg bez baterií a příslušenství |
| Pracovní teploty | 0 °C - 40 °C |
| Připojení k PC: RS232 | PS/2 zásuvka, 115,2 kbps |
| Připojení k PC: USB | typ B, 256 kbps |
| Paměť | cca 1500 měření |
