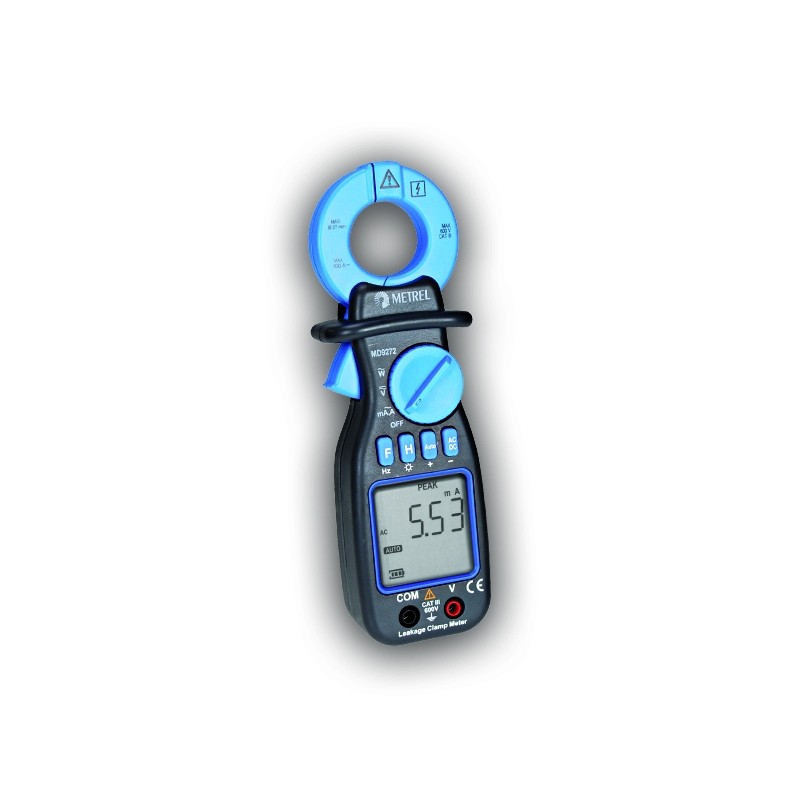

Kompaktní klešťový TRMS měřič AC unikajících proudů, výkonů, celkového harmonického zkreslení i jednotlivých harmonických složek, AC a DC napětí a kmitočtu
Kompaktní klešťový TRMS měřič AC unikajících proudů, výkonů, celkového harmonického zkreslení i jednotlivých harmonických složek, AC a DC napětí a kmitočtu
Měření:
- střídavých proudů s rozlišením až 10 µA
- střídavého a stejnosměrného napětí
- celkového harmonického zkreslení
- jednotlivých harmonických složek
- crest factoru
- činného, zdánlivého, jalového výkonu
- účiníku
- fázového posunu
Další parametry:
- měří skutečnou efektivní hodnotu TRMS
- LCD podsvětlený displej
- funkce HOLD, MAX, MIN, PEAK
- automatické přepínání rozsahů
- automatické vypínání
Střídavý TRMS proud
| Rozsah / rozlišení | Chyba měření |
| 40 mA / 10 µA | ±(0,8 % z MH + 3 D)* |
| 400 mA / 100 µA | |
| 4 A / 1 mA | |
| 40 A / 0,01 A | ±(1 % z MH + 3 D)* |
| 100 A / 0,1 A | ±(1,2 % z MH + 3 D)* |
Střídavé TRMS napětí
| Rozsah / rozlišení | Chyba měření |
| 40 V / 0,1 V | ±(0,5 % z MH + 4 D)* |
| 400 V / 0,1 V | ±(0,5 % z MH + 2 D)* |
| 600 V / 1 V |
Celkové harmonické zkreslení
| Rozsah / rozlišení | Chyba měření |
| 0,0 ÷ 99,9 % / 0,1 % | ±(2 % z MH + 3D)* |
| 100 ÷ 999 % / 1 % |
Kmitočet
| 45 ÷ 500 Hz / 0,1 Hz | ±(0,5 % MH + 2 D)* |
Jednotlivé harmonické složky (na rozsazích mA, A, V)
| Harmonická/Funkce | mA, A | V |
| 1 ÷ 9 | ±(1 % z MH + 3 D)* | ±(0,5 % MH + 2 D)* |
| 10 ÷ 19 | ±(2 % z MH + 3 D) | ±(1 % MH + 2 D) |
Crest factor (na rozsazích mA, A, V)
| Funkce | Rozsah / rozlišení | Chyba měření |
| mA, A, V | 1,00 ÷ 2,99 / 0,01 | ±(2 % z MH + 2D)* |
| 3,00 ÷ 9,99 / 0,01 | ±(3 % z MH + 5D)* |
Špičková hodnota
| Funkce | Vzorkování | Rozsah / rozlišení | Chyba měření |
| mA, A | 25 μs | 40 mA / 10 μA | ±(3 % z MH + 3 D)* |
| 400 mA / 0,1 mA | |||
| 4 A / 1 mA | |||
| 40 A / 10 mA | |||
| 100 A / 0,1 A | |||
| V | 40 V / 0,1 V | ||
| 400 V / 0,1 V | |||
| 600 V / 1 V |
Výkon, účiník, fázový posuv
| Funkce | Rozsah / rozlišení | Chyba měření |
| W, VAr, VA | 0,000 ÷ 9,999 / 0,001 W, VA, VAr | ±(1 % z MH + 30 D)* |
| 10,00 ÷ 99,99 / 0,01 W, VA, VAr | ||
| 100,0 ÷ 999,9 / 0,1 W, VA, VAr | ||
| 1000 ÷ 9999 / 1 W, VA, VAr | ||
| kW, kVAr, kVA | 10,00 ÷ 60,0 / 0,01 kW, kVA, kVAr | ±(2 % z MH + 30 D)* |
| účiník | 0,00 ÷ 1,00 / 0,01 | ±(1 % z MH + 1 D)* |
| fázový posuv | -180,0° ÷ 180,0° / 0,1° | ±(1 % z MH + 4 D)* |
* MH značí měřenou hodnotu, D značí digit
Chyby měření jsou definovány v rozsahu 1 % ÷ 100 % měřicího rozsahu.
Udané chyby měření platí v referenčních podmínkách, tj. v rozsahu teplot 23°C ± 5°C při relativní vlhkosti < 70%.
Všeobecně:
| Napájení | 2 x alkalické baterie 1,5 V, velikost AA |
| Displej | zákaznický LCD 3 3/4 místa + 3 místa + další symboly |
| Třída ochrany | II (dvojitá izolace) |
| Přepěťová kategorie | CAT III / 600 V |
| Max. průměr měřeného vodiče | 28 mm |
| Rozměry | 185 x 62x 42 mm |
| Hmotnost | asi 210 g ( bez baterií) |
| Maximální měřený proud | 100A |
