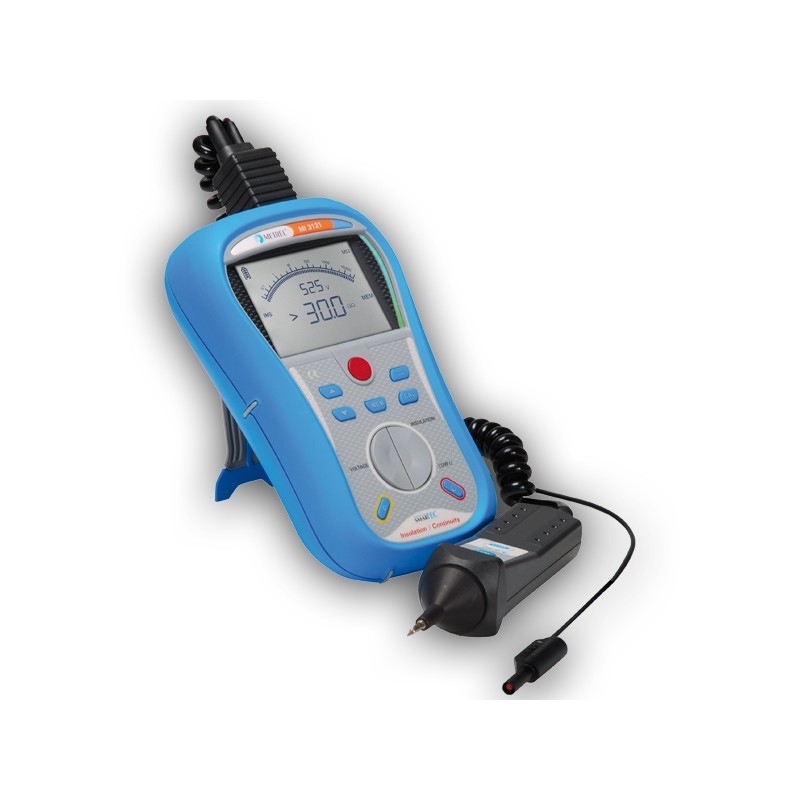

MI 3121 - SMARTEC Insulation / Continuity

Špičkový přístroj umožňující měřit izolace a spojitost v sítích kategorie přepětí IV.

Výrobce: Metrel ^®

Funkce a vlastnosti přístroje:

Měření izolačních odporů:
Přístroj měří odpory napětím 50 V, 100 V, 250 V, 500 V, 1000 V v rozsahu odporů 0 až 29,9 GΩ (podle napětí).
Je vhodné pro měření izolačního odporu mezi vodiči v instalaci, zdí a podlah, zemních kabelů, antistatických podlah, spotřebičů a zařízení.

Měření spojitosti:
Umožnuje měření malých odporů proudem 200 mA v rozsahu 0 Ω až 1999 Ω. Měření je krátkodobé s automatickou změnou polarity měřicího proudu. Měření je vhodné např. pro kontrolu spojení, ochranného pospojování a pod.
Malé odpory je možné měřit také proudem 7 mA v rozsahu 0 Ω až 1999 Ω. Přístroj měří trvale, bez změny polarity měřicího proudu. Toto měření lze použít pro kontrolu vodivého spojení různých obvodů včetně obvodů s induktivním charakterem (cívky, motory, transformátory).
U obou možností měření malých odporů lze zakalibrovat odpor měřicích vodičů až do odporu 5 Ω.

Měření napětí:
Přístroj měří napětí v rozsahu 0 V až 550 V a to DC i AC (kmitočet 15 Hz až 500 Hz).
U AC napětí měří skutečnou efektivní hodnotu (TRMS).

Měření kmitočtu:
Rozsah měření kmitočtu je 0 Hz až 500 Hz při vstupním napětí 10 V až 550 V.

Zobrazení:
Naměřené údaje jsou zobrazovány na velkém LCD.
Měřená veličina je zobrazována digitálně a současně analogově na stupnici, pomocné údaje jsou zobrazovány digitálně.
Současně lze definovat meze naměřených hodnot, podle kterých přístroj údaje vyhodnotí a výsledek zobrazí rozsvícením červeného nebo zeleného indikátoru.

Práce s daty, komunikace:
Výsledky měření lze ukládat do paměti přístroje, současně se uloží i vedlejší výsledky a parametry měřené funkce.
Paměť má dvě úrovně, které umožňují organizovat naměřené výsledky do struktury podobné struktuře typické elektrické instalace.
Do paměti lze uložit cca 1900 měření.
Komunikace s PC probíhá RS 232-PS/2 nebo USB kabelem.

Další vlastnosti:
S přístrojem je možné měřit v prostředí s kategorií přepětí CAT IV.
Přístroj obsahuje integrovanou nabíječku akumulátorů.
Magnetický držák přístroje umožňuje mít volné obě ruce
