Eurotest 61557 je špičkový a nejprodávánější profesionální multifunkční revizní přístroj pro provádění revizí dle požadavků ČSN 332000-6-61.

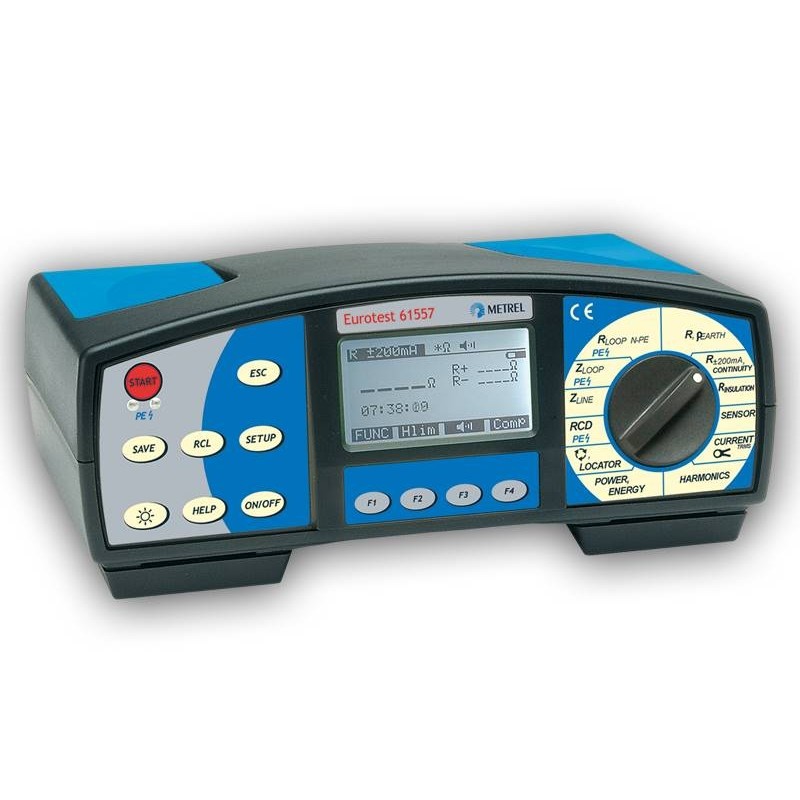

Revizní přístroj EUROTEST 61557 standart set:
Eurotest 61557 je multifunkční přístroj pro provádění revizí dle požadavků
ČSN 332000-6-61, umožňuje všechna měření uložená uvedenou normou.
Použití přístroje Eurotest 61557:
Měření přechodových odporů, vodivé spojení
Zkratový proud při měření přechodových odporů je minimálně 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor přívodních šňůr. Lze nastavit meze pro min. hodnotu přechodového odporu.
Vodivé spojení - slouží k "propískávání" obvodů, hledání zkratů apod. Přístroj eurotest 61557 v této funkci pracuje jako ohmmetr s měřicím proudem < 7 mA.
Měření zemních odporů a rezistivity půdy
Přístroj má rozsáhlé možnosti měření zemních odporů: umožňuje měřit čtyřvodičovou metodou, čtyřvodičovou metodou + jedním klešťovým přístrojem bez rozpojování měřeného obvodu nebo dvěma klešťovými přístroji bez rozpojování měřeného obvodu a bez zatloukání sond! Dále lze měřit rezistivitu půdy.
Měření izolačních odporů
Izolační odpory mohou být přístrojem měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 1000 MW. Je možné nastavit mez pro min. hodnotu izolačního odporu.
Test proudových chráničů
Přístrojem lze testovat proudové chrániče (dále jen FI) typu AC nebo A standardní a selektivní s jmenovitým reziduálním proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IDN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud ID postupně narůstajícím proudem. Samozřejmostí je měření dotykového napětí a zemního odporu / odporu smyčky bez vybavení FI.
Přístroje eurotest 61557 má navíc speciální funkci pro měření zemního odporu / odporu smyčky bez vybavení FI. Toto měření je prováděno po dobu několika desítek sekund; během této doby přístroj naměří velké množství údajů, které jsou následně zpracovány, vyhodnoceny a výsledkem celého procesu je zobrazený změřený odpor. Tento postup zaručuje velmi dobrou opakovatelnost a použitelnost změřené hodnoty!
Měření skutečné impedance ochranné smyčky/sítě a zkratového proudu
Přístroj eurotest 61557 měří skutečnou impedanci ochranné smyčky a sítě (včetně impedance mezi dvěma fázemi!), současně zobrazí i činný odpor, indukční odpor a samozřejmě i zkratový proud. Dále měří dotykové napětí při zkratovém proudu.
Při měření skutečné impedance je brán v úvahu fázový posuv mezi napětím a proudem, tj. vliv indukčního odporu vinutí transformátorů, motorů apod. V důsledku toho je výsledek měření přesnější, stabilnější a lépe vypovídá o skutečných poměrech v měřeném obvodu.
Pomocí adaptéru A 1143 lze měřit impedanci smyčky a sítě s velmi vysokou přesností při rozlišení 0,1 mΩ.
Odpor smyčky N-PE a zkratový proud
Sled fází
Přístroj indikuje sled fází a dále chybové stavy (např. nepřítomnost některého fázového napětí).
Měření osvětlení Osvětlení se měří pomocí externí sondy.
Proud pomocí kleští a špičkový proud
Přístroj měří skutečnou efektivní hodnotu proudu a dále špičkovou hodnotu proudu (např. rozběhový proud motoru).
Měření průrazného napětí varistorů (přepěťových ochran)
Lze měřit průrazné napětí různých přepěťových ochran v rozsahu 50 ÷ 1000 V.
Lokátor
Slouží k určování proudových okruhů, vyhledávání pojistek apod. Jako vysílač slouží přístroj Eurotest 61557, jako přijímač bezdotyková sonda "Lokátor".
Výkon, energie
Lze měřit jednofázový výkon (W, VA, VAr, cosf) a energii (nastavitelný časový interval 1 minuta až 25 hodin).
Test přítomnosti napětí na ochranném vodiči
Při provádění některých měření, která potřebují přítomnost síťového napětí, přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.
Harmonická analýza napětí a proudu
Přístroj měří celkové harmonické zkreslení THD a zobrazuje liché harmonické až do 21. harmonické!
Ukládání výsledků do paměti a přenos do PC
Do paměti přístroje Eurotest 61557 lze uložit až 3000 měření a později je vyvolat na displeji nebo přenést do PC pomocí dodávaného software EuroLink, který je v češtině! Před měřením lze navíc pomocí software EuroLink vytvořit přesnou strukturu měřené instalace a tu přenést do přístroje eurotest! Následná revize a ukládání výsledků do paměti se tím urychlí.
Grafická funkce HELP
Zobrazí na displeji možnosti připojení přístroje k měřenému objektu a další pomocné informace.
Technické parametry revizního přístroje Eurotest:
Izolační odpory
| Rozsah [MW] | 0 ÷ 1000 (Un ł 250 V) 0 ÷ 200 (Un < 250 V) |
| Rozlišení [MW] | 0,001 0,01 0,1 1 |
| Chyba měření | ± (2% z MH + 2 D)*... (0 ÷ 200 MW) |
| Un | 50 / 100 / 250 / 500 / 1000 V |
| In | 1 mA |
Přechodové odpory (jednotlivé měření)
| Rozsah [W] | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 |
| Chyba měření | ± (2% z MH + 2 D)*... (0 ÷ 19,99 W) |
| Un, Ik | Un = 4 ÷ 7 V, Ik > 200 mA |
Vodivé spojení (trvalé měření)
| Rozsah [W] | 0,0 ÷ 199,9 200 ÷ 1999 |
| Chyba měření | ± (3% z MH + 3 D)* |
| Un, Ik | Un = 4 ÷ 7 V, Ik < 7 mA |
Zemní odpory (čtyřvodičová metoda nebo čtyřvodičová metoda + jedny kleště)
| Rozsah [kW] | 0 ÷ 20 |
| Rozlišení [W] | 0,01 0,1 1 10 |
| Chyba měření | ± (2% z MH + 3 D)*... (0 ÷ 2 kW) |
| Aut. test odporu sond | ano |
Zemní odpory (dva klešťové přístroje)
| Rozsah [W] | 0,00 ÷ 19,99 20,0 ÷ 100,0 |
| Chyba měření | ± (10% z MH + 2 D)* ± (20% z MH)* |
Rezistivita půdy
| Rozsah [kWm] | 0 ÷ 2000 |
| Rozlišení [Wm] | 0,01 0,1 1 10 0,1k 1k |
| Zobrazený údaj | r = 2paRe (a je nastavitelné v rozsahu 1 ÷ 30 m) |
Proudové chrániče - obecné údaje
| Jmenovitý proud [mA] | 10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°) |
| Typ proud. chrániče | AC nebo A, standardní nebo selektivní |
Proudové chrániče - dotykové napětí bez vybavení chrániče
| Rozsah [V] | 0,00 ÷ 9,99 10,0 ÷ 100 |
| Rozlišení [V] | 0,01 0,1 |
| Chyba měření | (- 0 / +10 %) z MH ± 0,2V (- 0 / +10 %) z MH |
| Měřicí proud | < 0,5 IDN |
Proudové chrániče - zemní odpor / odpor ochranné smyčky bez vybavení chrániče
| Princip měření | s pomocnou sondou / bez pomocné sondy |
| Rozsah [W] | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 2,00 ÷ 10,00 k |
| Chyba měření | ± (5% z MH + 0,05V / IDN + 0,2W) |
| Měřicí proud | < 0,5 IDN |
Proudové chrániče - vypínací čas
| Rozsah - standard. FI [ms] | 0 ÷ 300 (½ IDN, IDN) 0 ÷ 150 (2 IDN) 0 ÷ 40 (5 IDN) |
| Rozsah - selektivní FI [ms] | 0 ÷ 500 (½ IDN, IDN) 0 ÷ 200 (2 IDN) 0 ÷ 150 (5 IDN) |
| Chyba měření | ± 3 ms |
Proudové chrániče standardní - vybavovací proud ID, vypínací čas při vybavovacím proudu tD a dotykové napětí při vybavovacím proudu Ud
| Rozsah ID | (0,2 ÷1,1) IDN |
| Rozsah tD [ms] při ID | 0 ÷ 300 |
| Rozsah Ud [V] při ID | 0,00 ÷ 9,99 10,0 ÷ 100 |
Skutečná impedance ochranné smyčky a zkratový proud
| Rozsah Z, R, Xl [W] | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 |
| Chyba měření | ± (2% z MH + 3 D)* |
| Rozsah zkrat. proudu | 0,06 A ÷ 24,4 kA |
| Jmenovité napětí | 100 ÷ 264 V 45 ÷ 65 Hz |
Měřicí proud max. 23 A / 10 ms (při 230 V)
Skutečná impedance sítě a zkratový proud
| Rozsah Z, R, Xl [W] | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 |
| Chyba měření | ± (2% z MH + 3 D)* |
| Rozsah zkrat. proudu | 0,06 A ÷ 42,4 kA |
| Jmenovité napětí | 100 ÷ 440 V 45 ÷ 65 Hz |
Měřicí proud max. 40 A / 10 ms (při 400 V)Velmi přesné měření skutečné impedance sítě/smyčky a zkratový proud pomocí adaptéru A 1143
| Rozsah | 0,0 ÷ 199,9 mW 200 ÷ 1999 mW |
| Chyba měření | ± (5% z MH + 1 mW )* |
| Rozsah napětí | 10 ÷ 440 V / 50 Hz |
Měřicí proud max. 154 A / 10 ms (při 230 V), max. 267 A / 10 ms (při 400 V)
Sled fází
| Zobrazený výsledek | 1.2.3 nebo 2.1.3 |
| Jmenovité napětí [V] | 100 ÷ 440 |
Napětí a kmitočet
| Rozsah, chyba měření | 0 ÷ 440 V ± (2% z MH + 2 D)* |
| Rozsah, chyba měření | 45,0 ÷ 65,0 Hz ± 0,2 Hz |
Proud pomocí klešťového přístroje (TRMS), špičkový proud
| Rozsah [A] | 0 ÷ 200 (0 ÷ 280 špičkový proud) |
| Rozlišení | 0,1 1 mA 0,01 0,1 1 A |
| Chyba měření | ± (5% z MH)*... (0 ÷ 100 A) |
Měření průrazného napětí varistorů (přepěťových ochran)
| Rozsah [V] | 50 ÷ 1000 |
| Chyba měření | ± (5% z MH + 10 V)* |
| Měřicí metoda | narůstajícím ss napětím se strmostí 500 V/s |
Osvětlení - sonda typu B
| Rozsah [lux] | 0,10 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 2,00 k ÷ 19,99 k |
| Chyba měření | ± (5% z MH + 2 D)* |
Celková chyba měření odpovídá normě DIN 5032, Class B
Kosinová chyba < 2,5% pro úhel dopadu do ± 85°.
Spektrální chyba < 3,8% dle křivky CIE
Osvětlení - sonda typu C
| Rozsah [lux] | 0,10 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 2,00 k ÷ 19,99 k |
| Chyba měření | ± (10% z MH + 3 D)* |
Celková chyba měření odpovídá normě DIN 5032, Class C
Kosinová chyba < 3% pro úhel dopadu do ± 85°.
Lokátor - hledání pojistek, sledování proudových okruhů apod.
| Princip | Přístroj vysílá do instalace signál, přijímač (Lokátor) jej vyhledává. Pracuje v instalaci bez napětí i pod napětím. |
Výkon - jednofázový, proud měřen pomocí kleští
| Rozsah | 5 ÷ 88 k W/VA/Var |
| Rozlišení | 0,1 1 0,01 k 0,1 k W/VA/Var |
| Chyba měření | ± (7% z MH + 1 D)* |
| Rozasah cos f | 0,00 ÷ 1,00 |
Energie
| Rozsah | 0 ÷ 2000 kWh |
| Chyba měření | ± (7% z MH + 1 D)* |
Harmonická analýza (napětí a proud)
| Zobrazené složky | liché až do 21. harmonické |
| Rozsah každe složky | 0,0 ÷ 100,0 % |
| Rozsah zkreslení (THD) | 0,0 ÷ 100,0 % |
| Chyba měření | ± (5% z MH + 5 D)* |
* MH značí měřenou hodnotu, D značí digit
Všeobecně o přístroji Eurotest:
| Napájení | 4 x 1,5 V alkalická baterie IEC LR14 |
| Displej | maticový LCD s možností podsvětlení |
| Optická i akustická indikace | ano |
| Automatické srovnávání výsledků měření s nastavitelnými mezemi | ano (lze vypnout) |
| Paměť | 500 až 1000 měření |
| Připojení k PC | RS 232 |
| Aut. vypínání | ano |
| Třída ochrany | II (dvojitá izolace) |
| Přepěťová kategorie | CAT III / 300 V nebo CAT II / 600 V |
| Krytí | IP 44 |
| Rozměry | 265 x 110 x 185 mm |
| Hmotnost (včetně baterií) | asi 2,1 kg |
Rozsah dodávky:
Přístroj Eurotest 61557 je dodáván ve dvou různých úrovních výbavy. Vlastní přístroj je v obou sadách shodný; rozdíl je pouze v rozsahu dodávaného příslušenství!
| Rozsah dodávky | Eurotest 61557 Euro set |
Eurotest 61557 Standard set |
|
Obj. číslo: |
MI 2086 EU | MI 2086 ST |
| Přístroj Eurotest 61557 | ano | ano |
| Plug commander - pro měření v síťových zásuvkách bez potřeby "třetí" ruky | ano | ano |
| Univerzální měřicí kabel - kabel zakončený banánky umožňuje měření pomocí měřicích hrotů a krokosvorek | ano | ano |
| Klešťový přístroj pro měření malých proudů, typ A 1018 - univerzální kleště pro veškerá měření proudů; také přijímací kleště při měření zem.odporů! (tzn. pro měření pomocí dvou kleští jsou třeba také kleště A 1019) |
ano | - |
| Šňůra pro připojení sondy (umožňuje připojení pomocné sondy při měření dotykového napětí) | ano | - |
| Krokosvorka 1 ks, měřicí hrot 2 ks | ano | ano |
| Kabel RS 232 pro propojení s počítačem | ano | ano |
| PC software pro Windows 95/98/2000/NT/XP | EuroLink Pro | EuroLink Lite |
| Brašna na přístroj, řemen 2 ks | ano | ano |
| Návod, kalibrační list, záruční list, kartónový obal | ano | ano |
Volitelné příslušenství k Eurotestu 61557:
|
Obj. číslo: |
vhodné pro Euro set |
vhodné pro Standard set |
|
| Tip commander - hrot pro měření bez potřeby "třetí" ruky (obr. vlevo) | A 1002 | ano | ano |
| Lokátor (obr. vpravo) | A 1005 | ano | ano |
| Třífázový měřicí kabel (obr. vlevo) | A 1110 | ano | ano |
| Třífázový adaptér (obr. vpravo) | A 1111 | ano | ano |
| Sada pro měření zemních odporů 20 m: - univerzální kabel 4 x 1 m, 2 x měř. šňůra 20 m, 2 x měř. šňůra 4,5 m, 4 x sonda, 1 x brašna |
S 2001 | ano | ano |
| Sada pro měření zemních odporů 50 m: - univerzální kabel 4 x 1 m, 2 x měř. šňůra 50 m, 2 x měř. šňůra 4,5 m, 4 x sonda, 1 x brašna |
S 2002 | ano | ano |
| Klešť. přístroj pro měření malých proudů - univerzální pro veškerá měření proudů; také přijímací kleště při měření zem. odporů (tzn. pro měření pomocí dvou kleští jsou třeba navíc kleště A 1019) |
A 1018 | - | - |
| Standardní klešťový přístroj - vysílací kleště nutné pouze pro měření zem. odporů pomocí dvou klešťových přístrojů |
A 1019 | - | - |
| Šňůra pro připojení sondy (umožňuje připojení pomocné sondy při měření dotykového napětí) | A 1012 | - | ano |
| Univerzální kabel 4 x 1m (se čtyřmi vodiči, zakončenými banánky) | A 1021 | ano | ano |
| Sonda pro měření osvětlení, typ B | A 1102 | ano | ano |
| Sonda pro měření osvětlení, typ C | A 1119 | ano | ano |
| PC SW EuroLink Pro (Win 95/98/2000/NT/XP) | A 1052 | - | ano |
| PMI 46 - adaptér, který umožňuje měřit impedanci ochranné smyčky v obvodech s proudovými chrániči. | PMI 46 | ano | ano |
Volitelné příslušenství k Eurotest 61557 ST:
| A1002 | Tip commander | ||
| A1005 | Lokátor | ||
| A1012 | Vodič pro připojení sondy; spoj. vodič 4 m, zel. | ||
| A1018 | Měřicí kleště pro měření malých proudů | ||
| A1019 | Měřicí kleště standardní | ||
| A1021 | Univerzální kabel 4 x 1m | ||
| A1052 | PC SW EuroLink Pro | ||
| A1102 | Sonda pro měření osvětlení, typ B | ||
| A1110 | Třífázový měřicí kabel | ||
| A1111 | Třífázový adaptér | ||
| A1119 | Sonda pro měření osvětlení, typ C | ||
| A1143 | Adaptér pro přesné měření imp. smyčky a sítě | ||
| S2001 | Sada pro měření zemních odporů - 20 m | ||
| S2002 | Sada pro měření zemních odporů - 50 m |
Revizní přístroj Eurotest 61557 má v ceně kalibrační list.
