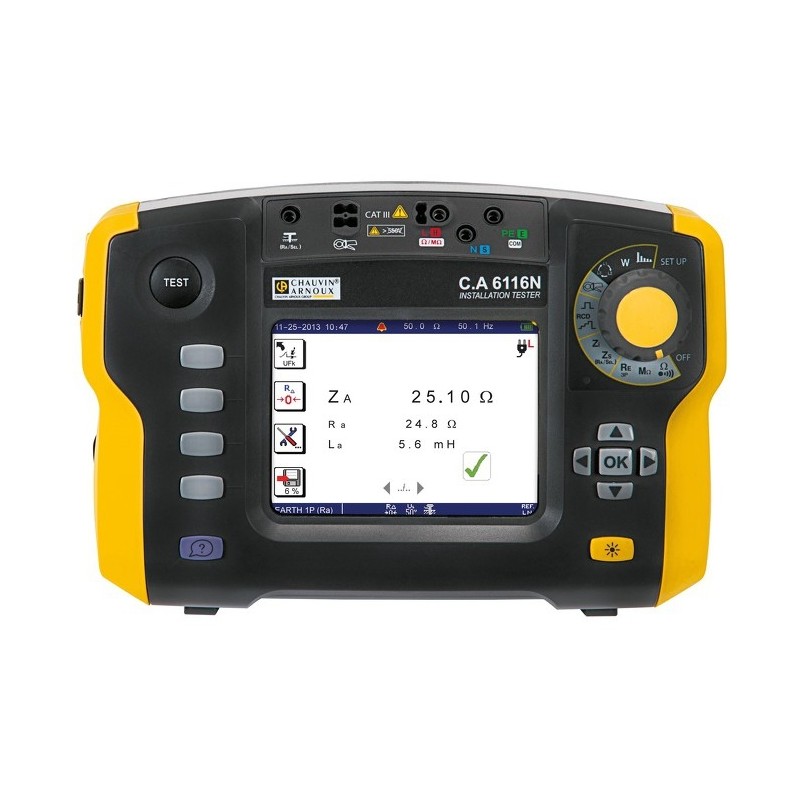

Revizní přístroj C.A 6116N

Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.

Měření izolačních odporů

• Měření do hodnoty 2 GΩ
• Měření napětím 50, 100, 250, 500 a 1000 V

Měření proudových chráničů

• Měření proudem 10, 30, 100, 300, 500, 650 a 1000 mA
• Měření postupně narůstajícím proudem a impulzním proudem, s vybavením a bez vybavení proudového chrániče, neselektivní a selektivní
• Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta

Měření uzemnění

• Měření pomocí 3 sond (metoda 62 %) v soustavách bez napětí
• Zobrazení induktivní složky
• Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští
• Měření celkového zemního odporu soustavy

Měření impedance smyčky

• Zobrazení odporové a induktivní složky
• Měření vnitřního odporu sítě L-N, L-L (Zi)
• Měření impedance smyčky L-PE (Zs)
• Nastavitelná hodnota proudu 6, 9, 12 mA a 5 A
• Měření zkratového proudu, měření impedance s vybavením a bez vybavení proudového chrániče

Měření napětí, proudu, kmitočtu a odporu

• Zobrazení průběhu napětí a proudu (osciloskop)
• Měření napětí do 550 V AC/DC
• Měření proudů pomocí kleští
• Měření kmitočtu DC/15,3 až 500 Hz

Měření výkonu a harmonická analýza (pouze s kleštěmi C177A)

• Měření výkonu do 110 kW (1P) nebo 330 kW (3P)
• FFT analýza do 50 harmonické U a I, výpočet THD

Měření sledu fází

Měření propojení (test propojení)

Měření napětí
Měření proudu
Měření kmitočtu
Izolační odpor testovací napětí	50 V, 100 V, 250 V, 500 V, 1000 V
Izolační odpor	10 kΩ...2 GΩ
Impedance smyčky
Impedance smyčky	0.1 Ω...3999 Ω
Výpočet zkratového proudu	0.1 A...6000 A
Vnitřní odpor sítě	0.1 Ω...3999 Ω
Výpočet zkratového proudu	0.1 A...6000 A
Selektivní měření
Malé odpory
Malé odpory	10 mΩ...39.99 Ω
Test. proud	200 mA
Zemní odpory
Měření zemních odporů	0.5 Ω...15000 Ω
Měření pomocí zemních sond
Selektivní měření s proud. sondou
Proudové chrániče
Typ testovaných proudových chráničů	AC, AC/S, A, A/S
Jmenovitý vybavovací proud	10, 30, 100, 300, 500, 650, 1000mA
Nastavení násobku	1/2, 1, 2, 5
Měření doby vybavení
Měření vybavovacího proudu
Měření dotykového napětí
Indikace sledu fází
Další funkce	Měření výkonu, harmonická analýza, osciloskop
Paměť
Rozhraní
Typ rozhraní	USB
Elektrická bezpečnost CAT	3
Stupeň krytí IP	53
Dobíjecí baterie
Napájení	NiMH 9,6 V, 4Ah
Hmotnost	2.1 kg
Rozměry	280 x 190 x 128mm
Poznámka	-
