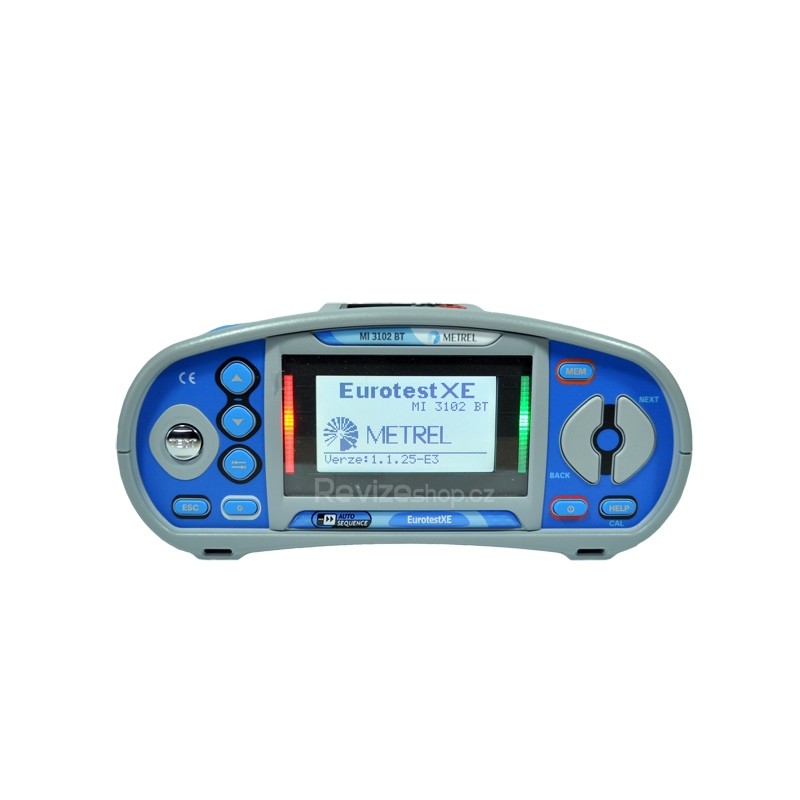

Eurotest XE BT je špičkový profesionální multifunkční revizní přístroj pro provádění revizí dle požadavků ČSN 332000-6-61
Použití Eurotest XE BT:
- měření spojitosti a vodivého spojení
- izolační odpory napětím 50 - 1000 V
- test hlídačů izolace a měření unikajících proudů při stavu jedné závady v sítích IT
- rozsáhlé možnosti měření parametrů proudových chráničů: typy AC, A, F, B, B+, PRCD-K, PRCD-S
- skutečná impedance poruchové smyčky a zkratový proud
- skutečná impedance sítě a zkratový proud; úbytek napětí
- skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče
- v paměti uložená rozsáhlá tabulku pojistek umožňuje okamžité vyhodnocení změřené impedance s ohledem na jištění obvodu
- zemní odpory pomocí sond nebo dvěma klešťovými přístroji bez sond a rozpojování vodičů; rezistivita půda
- proud a unikající proud pomocí kleští
- výkon (P, S, Q, PF, THDU), harmonické složky
- osvětlení
- síťové napětí a kmitočet, sled fází
- test přítomnosti napětí na ochranném vodiči
- AUTO SEKVENCE - automatické postupy měření
- možnost ukládání výsledků měření do paměti, komunikace s PC pomocí RS 232 i USB
- vestavěný Bluetooth modul umožňuje bezdrátovou komunikaci s PC a zařízeními Android
- k napájení lze použít akumulátory a nabíjet je přímo v přístroji; akumulátory i nabíječka jsou součástí dodávky
Měření přechodových odporů a vodivé spojení
Zkratový proud při měření přechodových odporů je minimálně 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor přívodních šňůr. Lze nastavit mezní hodnotu přechodového odporu.
Vodivé spojení - slouží k "propískávání" obvodů, hledání zkratů apod. EurotestXE v této funkci pracuje jako ohmmetr s malým měřicím proudem.
Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 100 / 250 / 500 / 1000 V do hodnoty až 1000 MW. Je možné nastavit mezní hodnotu izolačního odporu.
V sítích IT lze provádět test hlídačů izolačního stavu a měření chybového unikajícího proudu při stavu jedné závady.
Test proudových chráničů
Lze testovat proudové chrániče typu AC nebo A standardní a selektivní s jmenovitým rozdílovým proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IDN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud ID postupně narůstajícím proudem a samozřejmě i dotykové napětí bez vybavení proudového chrániče.
Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu
 |
Přístroj měří impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi) a zkratový proud.
EurotestXE má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu. |
Přístroj umožňuje měřit impedanci poruchové smyčky i bez vybavení proudového chrániče. Měření je pak prováděno takovou kombinací měřicího proudu a času měření, která zajišťuje, že nedojde k vybavení proudového chrániče. Použitá metoda zaručuje dobrou přesnost měření.
Měření zemních odporů
Měří se tříbodovou metodou.
Proud, unikající proud
Měří se klešťovým přístrojem; je zobrazována skutečná efektivní hodnota TRMS.
Měření osvětlení
Osvětlení lze měřit pomocí externí sondy.
Sled fází
Přístroj indikuje sled fází a dále chybové stavy (např. nepřítomnost některého fázového napětí).
Test přítomnosti napětí na ochranném vodiči
Přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.
Online monitor napětí a svorek
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.
Grafická funkce HELP
Zobrazí na displeji možnosti připojení přístroje k měřenému objektu a další pomocné informace.
Další vlastnosti
- Paměť pro ukládání výsledků měření.
- Port RS 232 i USB pro připojení k PC.
- PC software EuroLinkXE v české verzi je součástí dodávky.
- EurotestXE má české menu.
- Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
- Umožňuje měření v sítích TT/TN, IT i v sítích s napětím 2 x 55 V a 3 x 63 V.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Velmi malé rozměry a hmotnost.
- Rozsáhlé příslušenství je součástí dodávky.
Technické parametry revizního přístroje:
Izolační odpory
| Rozsah [MW] |
0 ÷ 999,9 (Un > 250 V) 0 ÷ 199,9 (Un £ 250 V) |
| Rozlišení [MW] |
0,001 0,01 0,1 1 |
| Chyba měření |
± (5% z MH + 3 D)*... (Un £ 250 V)
± (2% z MH + 3 D)*... (Un > 250 V a R < 100 MW)
± 10% z MH*... (Un > 250 V a R ³ 100 MW) |
| Un |
100 / 250 / 500 / 1000 V |
| In |
1 mA |
Síť IT - chybový unikající proud při stavu jedné závady
Síť IT - chybový unikající proud při mezním izol. odporu při stavu jedné závady
| Rozsah [mA] |
0,0 ÷ 9,9 10 ÷ 19 20 ÷ 99 |
| Chyba měření |
± (5% z MH + 2 D)*... (I £ 9,9 mA)
± 5% z MH (10 mA < I £ 19 mA) |
| Mezní izolační odpor |
nastavitelný v rozsahu 19,0 ÷ 650 kW |
Přechodové odpory (jednotlivé měření)
| Rozsah [W] |
0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření |
± (3% z MH + 3 D)*... (R £ 19,99 W)
± 5% z MH*... (R > 19,99 W) |
| Un, Ik |
Un = 6 ÷ 9 V, Ik > 200 mA |
Vodivé spojení (trvalé měření)
| Rozsah [W] |
0,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření |
± (5% z MH + 3 D)* |
| Un, Ik |
Un = 6 ÷ 9 V, Ik < 8,5 mA |
Proudové chrániče - obecné údaje
| Jmenovitý proud [mA] |
10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°) |
| Typ proud. chrániče |
AC nebo A, standardní nebo selektivní |
Proudové chrániče - dotykové napětí bez vybavení chrániče
| Rozsah [V] |
0,0 ÷ 99,9 |
| Chyba měření |
(- 0 / +10 %) z MH + 2 D |
| Měřicí proud |
< 0,5 IDN |
Proudové chrániče - vypínací čas
| Rozsah - standardní [ms] |
0 ÷ 300 (½ IDN, IDN) 0 ÷ 150 (2 IDN) 0 ÷ 40 (5 IDN) |
| Rozsah - selektivní [ms] |
0 ÷ 500 (½ IDN, IDN) 0 ÷ 200 (2 IDN) 0 ÷ 150 (5 IDN) |
| Chyba měření |
± 3 ms |
Proudové chrániče standardní - vybavovací proud ID, vypínací čas při vybavovacím proudu tD a dotykové napětí při vybavovacím proudu Ud
| Rozsah ID |
typ AC: (0,2 ÷1,1) IDN typ A: (0,2 ÷1,5) IDN |
| Rozsah tD [ms] při ID |
0 ÷ 300 |
| Rozsah Ud [V] při ID |
0,0 ÷ 99,9 |
Skutečná impedance poruchové smyčky a zkratový proud
| Rozsah [W] |
0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření |
± (5% z MH + 5 D)* |
| Rozsah zkrat. proudu |
0,00 A ÷ 24,4 kA |
| Jmenovité napětí |
100 ÷ 264 V 45 ÷ 65 Hz |
Skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče
| Rozsah [W] |
0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření |
± (5% z MH + 10 D)* |
| Rozsah zkratového proudu |
0,00 A ÷ 24,4 kA |
| Jmenovité napětí |
100 ÷ 264 V 45 ÷ 65 Hz |
Skutečná impedance sítě a zkratový proud
| Rozsah [W] |
0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření |
± (5% z MH + 5 D)* |
| Rozsah zkrat. proudu |
0,00 A ÷ 24,4 kA |
| Jmenovité napětí |
100 ÷ 440 V 45 ÷ 65 Hz |
Zemní odpory
| Rozsah [W] |
0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření |
± (2% z MH + 3 D)* |
| Aut. test odporu sond |
ano |
Proud a unikající proud pomocí proudových kleští (TRMS)
| Rozsah [mA] |
0,0 ÷ 99,9 100 ÷ 999 1,00 A ÷ 19,99 A |
| Chyba měření |
± (5% z MH + 3 D)* (I < 100 mA)
± 5% z MH* (I ³ 100 mA) |
Osvětlení
| Rozsah [lux] |
0,10 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 2,00 k ÷ 19,99 k |
| Chyba měření (sonda B) |
± (5% z MH + 2 D)* |
| Chyba měření (sonda C) |
± (10% z MH + 3 D)* |
Sled fází
| Zobrazený výsledek |
1.2.3 nebo 2.1.3 |
| Jmenovité napětí [V] |
100 ÷ 440 |
Napětí a kmitočet
| Rozsah, chyba měření |
0 ÷ 500 V ± (2% z MH + 2 D)* |
| Rozsah, chyba měření |
45,0 ÷ 65,0 Hz ± 2 D* |
Napětí - online monitor
| Rozsah, chyba měření |
10 ÷ 500 V ± (2% z MH + 2 D)* |
Všeobecně:
| Napájení |
6 x alkalická baterie nebo NiCd/NiMH akumulátor, rozměr AA (IEC LR6) |
| Displej |
maticový LCD s možností podsvětlení |
| Optická i akustická indikace |
ano |
| Automatické srovnávání výsledků měření s nastavitelnými mezemi |
ano (lze vypnout) |
| Paměť |
500 až 1000 měření |
| Připojení k PC |
RS 232 a USB |
| Aut. vypínání |
ano |
| Třída ochrany |
II (dvojitá izolace) |
| Přepěťová kategorie |
CAT III / 600 V |
| Krytí |
IP 42 |
| Rozměry |
230 x 103 x 115 mm |
| Hmotnost (bez baterií) |
asi 1,31 kg |
Rozsah dodávky revizního přístroje Eurotest XE BT:
- Přístroj Eurotest XE
- Plug Commander, 1.5 m
- Měřicí kabel, 3 x 1.5 mň
- Sada pro měření zemních odporů (měřicí vodič 4 m,měřicí vodič 20 m, 2 ks, kovový kolík, 2 ks, brašna)
- Síťový adaptér + 6 ks NiMH akumulátorů,typ AA
- PC Software EuroLink PRO• Měřicí hrot, 3 ks
- Krokosvorka, 3 ks
- Kabel RS232 - PS/2
- Kabel USB
- Řemen
- Brašna
- Tištěná stručná uživatelská příručka v češtině
- Návod k používání přístroje v češtině na CD
- Kalibrační list
Volitelné příslušenství revizního přístroje Eurotest XE BT:
| A1018 |
Měřicí kleště pro měření malých proudů |
ano |
| A1019 |
Měřicí kleště standardní |
ano |
| A1110 |
Třífázový měřicí kabel |
|
| A1111 |
Třífázový adaptér |
|
| A1153 |
Měřicí vodič černý, 20 m |
|
| A1160 |
Rychlonabíječ pro 6 ks AA + 6 ks NiMH AA |
|
| A1172 |
Sonda pro měření osvětlení, typ B |
ano |
| A1173 |
Sonda pro měření osvětlení, typ C |
ano |
| A1199 |
Adaptér k měření rezistivity půdy |
|
| A1201 |
Izolovaná tyč pro měření spojitosti |
|
| A1202 |
Přídavná prodlužovací část pro A 1201 |
|
| A1292 |
Kód pro upgrade z EuroLink PRO na PRO Plus |
|
| A1391 |
AC/DC proudové kleště |
|
| A1401 |
Tip Commander |
|
| A1431 |
EuroLink Android |
|
| S2027 |
Sada pro měření zemních odporů - 50 m |
|
