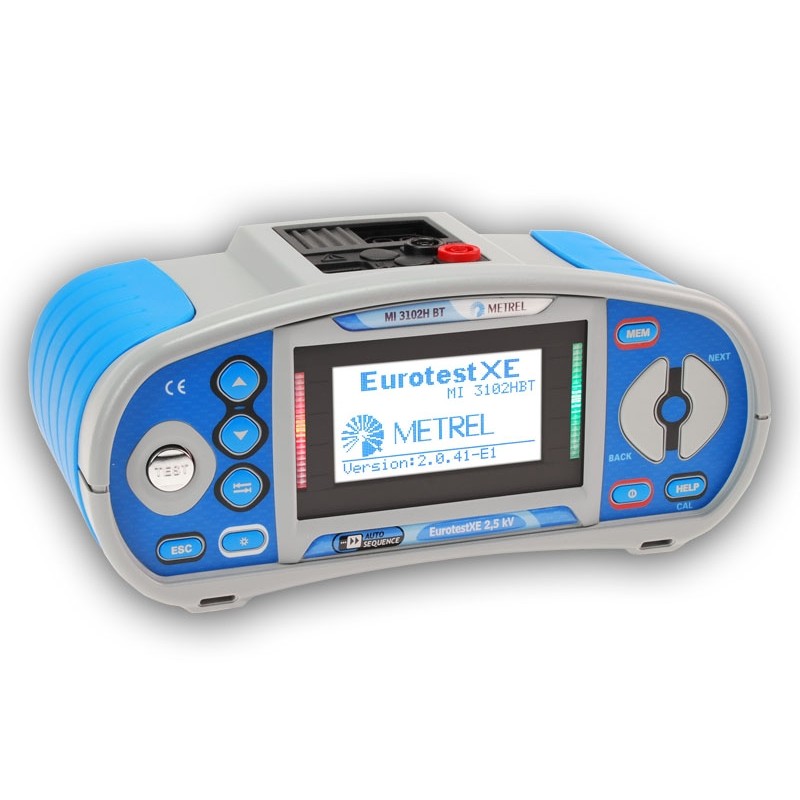

Hlavní rozdíly oproti typu Eurotest XE jsou:
- Měří izolační odpor napětím až 2,5 kV, umožňuje diagnostický test izolace: měří parametry PI a DAR.
- Umožňuje měřit zemní odpor i dvěma klešťovými přístroji, tj. bez sond a bez rozpojování obvodu.
- V izolovaných sítích neměří hlídače izolace a proud při stavu jedné závady
Použití:
Měření spojitosti
Zkratový proud při měření přechodových odporů je minimálně 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor přívodních šňůr. Lze nastavit mezní hodnotu přechodového odporu.
Vodivé spojení - slouží k "propískávání" obvodů, hledání zkratů apod. EurotestXE v této funkci pracuje jako ohmmetr s malým měřicím proudem.
Měření izolačních odporů, polarizačního indexu PI a dielektrického absorpčního poměru DAR
Izolační odpory mohou být měřeny napětím 100 / 250 / 500 / 1000 V / 2,5 kV do hodnoty až 9,99 GΩ. Je možné nastavit mezní hodnotu izolačního odporu.
Dále lze měřit parametry izolace PI a DAR.
Test proudových chráničů
Lze testovat proudové chrániče typu AC nebo A standardní a selektivní s jmenovitým rozdílovým proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem a samozřejmě i dotykové napětí bez vybavení proudového chrániče.
Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!). Přístroj umožňuje měřit v obvodu s proudovým chráničem bez vybavení.
EurotestXE má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.
Měření zemních odporů
Lze měřit buď pomocí sond tříbodovou metodou nebo dvěma klešťovými přístroji bez rozpojování svorek a zatloukání sond
Proud, unikající proud
Měří se klešťovým přístrojem; je zobrazována skutečná efektivní hodnota TRMS.
Měření osvětlení
Osvětlení lze měřit pomocí externí sondy.
Sled fází
Přístroj indikuje sled fází a dále chybové stavy (např. nepřítomnost některého fázového napětí).
Test přítomnosti napětí na ochranném vodiči
Přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.
Další vlastnosti
- Paměť pro ukládání výsledků měření.
- Port RS 232 i USB pro připojení k PC.
- PC software EuroLink Pro v české verzi je součástí dodávky.
- EurotestXE má české menu.
- Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
- Umožňuje měření v sítích TT/TN, IT i v sítích s napětím 2 x 55 V a 3 x 63 V.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Velmi malé rozměry a hmotnost.
- Rozsáhlé příslušenství je součástí dodávky.
Technické parametry:
Izolační odpory
| Rozsah [MΩ] |
0 ÷ 999,9 (Un > 250 V) 0 ÷ 199,9 (Un ≤ 250 V) |
| Rozsah [GΩ] |
0 ÷ 9,99 GΩ (Un=2,5 kV) |
| PI, DAR |
0,01 ÷ 100,0 (Un≥500 V) |
| Chyba měření |
± (2% z MH + 3 D)* až ± 10% z MH* (dle Un a rozsahu) |
| Un |
100 / 250 / 500 / 1000 V / 2,5 kV |
| In |
1 mA |
Spojitost (jednotlivá měření, proud ±200 mA)
| Rozsah [Ω] |
0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření |
± (3% z MH + 3 D)*... (R ≤ 19,99 Ω)
± 5% z MH*... (R > 19,99 Ω) |
| Un, Ik |
Un = 6 ÷ 9 V, Ik ≥ 200 mA |
Spojitost (trvalé měření, proud 7mA)
| Rozsah [Ω] |
0,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření |
± (5% z MH + 3 D)* |
| Un, Ik |
Un = 6 ÷ 9 V, Ik < 8,5 mA |
Proudové chrániče - obecné údaje
| Jmenovitý proud [m] |
10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°) |
| Typ proud. chrániče |
AC nebo A, standardní nebo selektivní |
Proudové chrániče - dotykové napětí bez vybavení chrániče
| Rozsah [V] |
0,0 ÷ 99,9 |
| Chyba měření |
(- 0 / +10 %) z MH + 2 D |
| Měřicí proud |
< 0,5 IΔN |
Proudové chrániče - vypínací čas
| Rozsah - standardní [ms] |
0 ÷ 300 (½ IΔN, IΔN) 0 ÷ 150 (2 IΔN) 0 ÷ 40 (5 IΔN) |
| Rozsah - selektivní [ms] |
0 ÷ 500 (½ IΔN, IΔN) 0 ÷ 200 (2 IΔN) 0 ÷ 150 (5 IΔN) |
| Chyba měření |
± 3 ms |
Proudové chrániče standardní - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud
| Rozsah IΔ |
typ AC: (0,2 ÷1,1) IΔN typ A: (0,2 ÷1,5) IΔN |
| Rozsah tΔ [ms] při IΔ |
0 ÷ 300 |
| Rozsah Ud [V] při IΔ |
0,0 ÷ 99,9 |
Skutečná impedance poruchové smyčky a zkratový proud
| Rozsah [Ω] |
0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření |
± (5% z MH + 5 D)* |
| Rozsah zkrat. proudu |
0,00 A ÷ 24,4 kA |
| Jmenovité napětí |
100 ÷ 264 V 45 ÷ 65 Hz |
Skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče
| Rozsah [Ω] |
0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření |
± (5% z MH + 10 D)* |
| Rozsah zkratového proudu |
0,00 A ÷ 24,4 kA |
| Jmenovité napětí |
100 ÷ 264 V 45 ÷ 65 Hz |
Skutečná impedance sítě a zkratový proud
| Rozsah [Ω] |
0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření |
± (5% z MH + 5 D)* |
| Rozsah zkrat. proudu |
0,00 A ÷ 24,4 kA |
| Jmenovité napětí |
100 ÷ 440 V 45 ÷ 65 Hz |
Zemní odpory pomocí sond
| Rozsah [Ω] |
0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření |
± (2% z MH + 3 D)* |
| Aut. test odporu sond |
ano |
Zemní odpory dvěma klešťovými přístroji
| Rozsah [Ω] |
0,00 ÷ 9,99 10,0 ÷ 39,9 |
| Chyba měření |
± (5% z MH + 3 D)* |
| Indikace rušivého proudu |
ano |
Proud a unikající proud pomocí proudových kleští (TRMS)
| Rozsah [mA] |
0,0 ÷ 99,9 100 ÷ 999 1,00 A ÷ 19,99 A |
| Chyba měření |
± (5% z MH + 3 D)* (I < 100 mA)
± 5% z MH* (I ≥ 100 mA) |
Osvětlení
| Rozsah [lux] |
0,10 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 2,00 k ÷ 19,99 k |
| Chyba měření (sonda B) |
± (5% z MH + 2 D)* |
| Chyba měření (sonda C) |
± (10% z MH + 3 D)* |
Sled fází
| Zobrazený výsledek |
1.2.3 nebo 2.1.3 |
| Jmenovité napětí [V] |
100 ÷ 440 |
Napětí a kmitočet
| Rozsah, chyba měření |
0 ÷ 500 V ± (2% z MH + 2 D)* |
| Rozsah, chyba měření |
45,0 ÷ 65,0 Hz ± 2 D* |
Napětí - online monitor
| Rozsah, chyba měření |
10 ÷ 500 V ± (2% z MH + 2 D)* |
Všeobecně:
| Napájení |
6 x alkalická baterie nebo NiCd/NiMH akumulátor, rozměr AA (IEC LR6) |
| Displej |
maticový LCD s možností podsvětlení |
| Optická i akustická indikace |
ano |
| Automatické srovnávání výsledků měření s nastavitelnými mezemi |
ano (lze vypnout) |
| Paměť |
500 až 1000 měření |
| Připojení k PC |
RS 232 a USB |
| Aut. vypínání |
ano |
| Třída ochrany |
II (dvojitá izolace) |
| Přepěťová kategorie |
CAT III / 600 V, CAT IV / 300 V |
| Krytí |
IP 42 |
| Rozměry |
230 x 103 x 115 mm |
| Hmotnost (bez baterií) |
asi 1,31 kg |
Rozsah dodávky:
| Rozsah dodávky |
EurotestXE 2,5 kV |
|
Obj. číslo:
|
MI 3102H CL |
| Přístroj EurotestXE 2,5 kV |
ü |
| Tip commander (měřicí hrot se dvěma tlačítky - při měření není potřeba "třetí" ruka) |
ü |
| Kabel se síťovou vidlicí pro měření v síťových zásuvkách |
ü |
| Kabel pro měření izolačních odporů napětím 2,5 kV |
ü |
| Univerzální měřicí kabel - kabel zakončený banánky umožňuje měření pomocí měřicích hrotů a krokosvorek |
ü |
| Krokosvorka černá, 3 ks |
ü |
| Měřicí hroty: 1 ks černý, 1 ks modrý, 1 ks zelený |
ü |
Sada pro měření zemních odporů
(měřicí vodiče 2 x 20 m, 1 x 4 m, 2 x kovový kolík) |
ü |
| NiMH akumulátor, 6 ks |
ü |
| Síťový adaptér pro nabíjení akumulátorů |
ü |
| CD se software EuroLink Pro |
ü |
| Kabel RS 232 |
ü |
| Kabel USB |
ü |
| Brašna na přenášení přístroje a příslušenství |
ü |
| Řemen pro zafixování přístroje kolem pasu |
ü |
| Řemen pro zavěšení přístroje na krk |
ü |
| CD s českou dokumentací |
ü |
| Příloha k návodu k používání, kalibrační list, záruční list, kartónový obal |
ü |
Volitelné příslušenství:
| A 1012 |
Šňůra pro připojení sondy (měřicí vodič) 4 m |
| A 1018 |
Klešťový přístroj pro měření malých proudů |
| A 1019 |
Klešťový přístroj standardní |
| A 1026 |
Měřicí vodič červený 20 m |
| A 1110 |
Třífázový měřicí kabel |
| A 1111 |
Třífázový adaptér |
| A 1153 |
Měřicí vodič černý 20 m |
| A 1154 |
Měřicí vodič černý 4 m |
| A 1160 |
rychlonabíječ šesti ks akumulátorů AA + 6 ks NiMH akumulátorů AA |
| A 1164 |
Měřicí vodič černý 50 m |
| A 1170 |
Plug commander (síťová vidlice se dvěma funkčními tlačítky) |
| A 1172 |
Sonda pro měření osvětlení, typ B |
| A 1173 |
Sonda pro měření osvětlení, typ C |
| A 1197 |
Tip commander, třívodičový (měřicí hrot se dvěma funkčními tlačítky) |
| A 1198 |
Magnetická kontaktní sonda |
| A 1244 |
Tip commander, dvouvodičový, rovný kabel |
| A 1245 |
Držák commanderu |
| A 1256 |
Plug commander, rovný kabel |
| S 2027 |
Sada pro měření zemních odporů 50 m |
