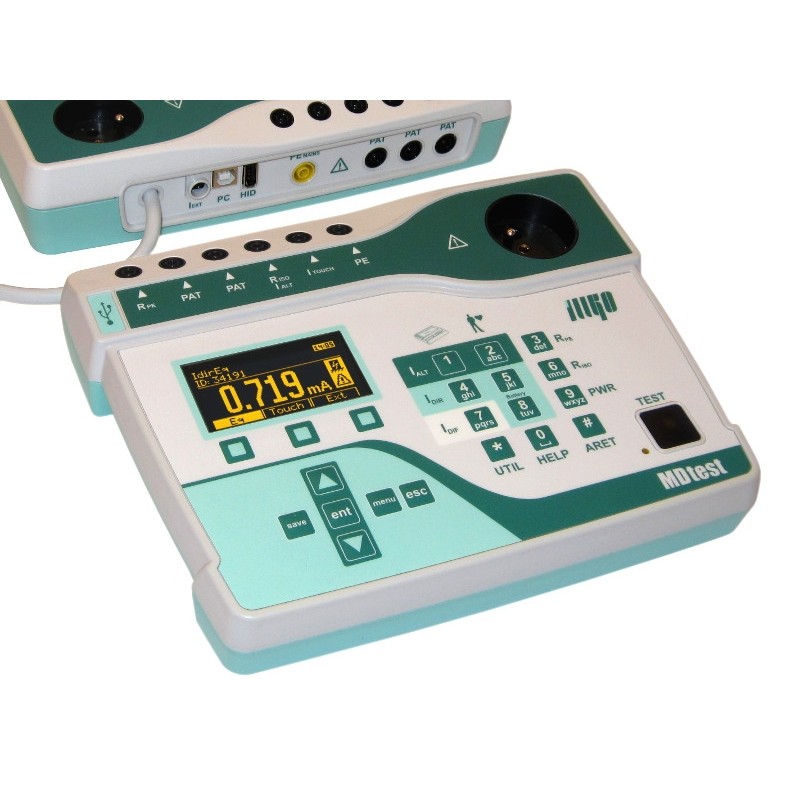

Nový multifunkční přístroj určený k revizím elektrických spotřebičů a zdravotnických elektrických přístrojů dle ČSN EN 62353, ČSN EN 60601-1 ed.2 (částečně) a ČSN 33 1600 ed.2.
Nový multifunkční přístroj určený k revizím elektrických spotřebičů a zdravotnických elektrických přístrojů dle ČSN EN 62353, ČSN EN 60601-1 ed.2 (částečně) a ČSN 33 1600 ed.2.
Funkce a vlastnosti přístroje:
Měření:
- izolačních odporů napětím 500 V a 250 V
- přechodových odporů proudem > 1 A, rozlišovací schopnost až 0,001 Ω
- unikajících proudů přístrojové i příložné části náhradní metodou dle ČSN EN 62353, rozlišovací schopnost až 0,0001 mA
- unikajících proudů přístrojové i příložné části přímou metodou dle ČSN EN 62353
- unikajících proudů přístrojové části rozdílovou metodou dle ČSN EN 62353
- unikajících proudů dle ČSN EN 60601-1 ed.2 (částečně)
- unikajících proudů dle ČSN 33 1600 ed.2
- stejnosměrné složky vybraných unikajících proudů přímou metodou
- simulace poruchy (odpojení) PE nebo N vodiče u vybraných unikajících proudů
- zdánlivého příkonu / proudu odebíraného spotřebičem
- síťového napětí
- unikajících proudů u trojfázových spotřebičů s pohyblivýcm přívodem pomocí trojfázového adaptéru
- zdánlivého příkonu / proudu pomocí klešťového transformátoru
Další vlastnosti:
- střídavé veličiny jsou měřeny metodou TRMS (skutečná efektivní hodnota)
- měření vybraných veličin v izolovaných sítích (IT)
- USB konektor pro připojení příslušenství k MDtestu (např. čtečka čárového kódu)
- USB konektor pro připojení PC
- grafický OLED displej (velmi dobře čitelný za různých světelných podmínek)
- odolná foliová klávesnice
- samostatné tlačítko START pro spuštění vybraného měření
Pro usnadnění práce a zvýšení produktivity při revizích el. spotřebičů je MDtest ve spojení s PC software vybaven funkcemi vedení databáze spotřebičů a vyhodnocení výsledků revize:
- obousměrná komunikace s PC přes rozhraní USB
- paměť až pro 4000 spotřebičů
- označování spotřebičů identifikačními kódy (čárový kód, RFID čip) a jejich identifikace čtečkou
- možnost načtení databáze spotřebičů nebo jejích vybraných částí z PC do přístroje
- možnost aktualizace databáze spotřebičů v PC i v přístroji při revizi
- možnost využití automatických pracovních postupů při revizi
- vyhodnocování výsledků revize přímo v přístroji
- možnost individuální úpravy formulářů v software
Přístroj MDtest je vybaven řadou kontrolních a bezpečnostních funkcí:
- kontrolou nebezpečného dotykového napětí na PE kolíku v napájecí zásuvce před zahájením měření
- kontrolou připojení PE kolíku v napájecí zásuvce k vodiči PE před zahájením měření
- trvalou kontrolou velikosti unikajícího proudu v průběhu měření
- kontrolou velikosti odebíraného proudu z napájecí zásuvky MDtestu
- manuální kontrolou správné funkce přístroje
Co je to unikající proud?
- Unikající proud teče mezi vzájemně izolovanými částmi spotřebiče (například mezi síťovou a přístupnou částí).
- Velikost unikajícího proudu ovlivňuje především stav izolace mezi vzájemně izolovanými částmi spotřebiče, ale také kapacitní a indukční vazby mezi těmito částmi.
- Měřením unikajícího (dotykového) proudu se zjišťuje, jaký proud by protékal tělem člověka dotýkajícího se přístupných (neživých) částí spotřebiče třídy II. U spotřebičů třídy I by změřený unikající proud protékal lidským tělem po přerušení ochranného vodiče.
Odpor ochranného vodiče proudem > 1 A AC
| Rozsah měření / rozlišení | 0,000 ÷ 0,999 Ω / 0,001 Ω 1,00 ÷ 20,00 Ω / 0,01 Ω |
| Chyba měření | ±(2 % z MH + 6 D)* ±(2 % z MH + 5 D)* |
| Měřicí napětí naprázdno | 5 V ÷ 12 V |
| Měřicí proud (R ≤ 1 Ω) | ≥ 1 A AC |
| Kompenzace odporu měřicích vodičů | ano (do 2 Ω) |
Izolační odpor
| Rozsah měření / rozlišení | 0,100 MΩ ÷ 3,999 MΩ / 0,001 MΩ 4,00 MΩ ÷ 19,99 MΩ / 0,01 MΩ 20,0 MΩ ÷ 100,0 MΩ / 0,1 MΩ |
| Chyba měření | ±(2 % z MH + 8 D)* ≤ 19,99 MΩ ±(4 % z MH + 15 D)* ≥ 20,0 M Ω |
| Jmenovité napětí | 250 V / 500 V DC |
| Jmenovitý proud | ≥ 1 mA DC |
Unikající proud - přímá metoda (proud procházející ochranným vodičem)
| Rozsah měření / rozlišení | 0,000 mA ÷ 1,499 mA / 0,001 mA 1,50 mA ÷ 10,00 mA / 0,01 mA |
| Chyba měření | ±(1 % z MH + 6 D)* |
Unikající proud - přímá metoda, stejnosměrná složka (proud procházející ochranným vodičem)
| Rozsah měření / rozlišení | 0,00 mA ÷ 10,00 mA / 0,01 mA |
| Chyba měření | ±(2 % z MH + 5 D)* |
Unikající proud - rozdílová metoda
| Rozsah měření / rozlišení | 0,000 mA ÷ 0,999 mA / 0,001 mA 1,00 mA ÷ 10,00 mA / 0,01 mA |
| Chyba měření | ±(2 % z MH + 5 % D + X)* ±(2 % z MH + 5 % D + Y)* |
X = S (0,01 IΔ + 0,008)
Y = S (0,001 IΔ + 0,008)
kde S je zdánlivý příkon měřeného spotřebiče [VA] a IΔ je zobrazený unikající proud [mA]
Unikající proud - náhradní metoda
| Rozsah měření / rozlišení | 0,0000 mA ÷ 0,0999 mA / 0,0001 mA1 0,000 mA ÷ 3,999 mA / 0,001 mA 4,00 mA ÷ 20,00 mA / 0,01 mA |
| Chyba měření | ±(2 % z MH + 9 D)* ≤ 0,0999 mA ±(1 % z MH + 8 D)* ≤ 3,999 mA ±(1 % z MH + 5 D)* ≥ 4,00 mA |
| Měřicí napětí naprázdno | 230 V ± 15 % / 50 Hz |
| Max. měřicí proud | 3,5 mA |
1 Platí při měření unikajícího proudu příložné části při volbě zobrazení na 5 digitů
Unikající proud externím měřicím zařízením
| Rozsah měření / rozlišení | 0,00 mA ÷ 20,00 mA / 0,01 mA |
| Chyba měření | ±(3 % z MH + 10 D)* 2 |
Příkon zdánlivý
| Rozsah měření / rozlišení | 10 W ÷ 3680 W, VA / 1 VA |
| Chyba měření | ±(3 % z MH + 2 D)* |
Napětí sítě UL-N
| Rozsah měření / rozlišení | 207,0 V ÷ 253,0 V / 0,1 V |
| Chyba měření | ±(1 % z MH + 2 D)* |
Proud procházející spotřebičem
| Rozsah měření / rozlišení | 0,0 A ÷ 16,0 A / 0,1 A |
| Chyba měření | ±(2 % z MH + 5 D)* |
Proud měřený klešťovým transformátorem
| Rozsah měření / rozlišení | 0,0 A ÷ 100,0 A / 0,1 A |
| Chyba měření | ±(3 % z MH + 4 D)* 2 |
Příkon zdánlivý měřený klešťovým transformátorem
| Rozsah měření / rozlišení | 10 W ÷ 9999 W, VA / 1 VA |
| Chyba měření | ±(5 % z MH + 5 D)* 2 |
* MH značí měřenou hodnotu, D značí digit,
Uváděné chyby jsou základní chyby měření.
2 Uvedené chyby měření platí bez započtení chyby externího měřicího zařízení (kleští/adaptéru)
Všeobecně:
| Napájení | 230 V ± 10 % / 50 Hz |
| Displej | grafický OLED |
| Paměť | měření pro až 4000 spotřebičů |
| Propojení s PC | USB |
| Třída ochrany | II (dvojitá izolace) |
| Přepěťová kategorie | CAT II / 300 V |
| Stupeň znečištění | 2 |
| Krytí | IP 40 |
| Rozměry | 250 x 195 x 50 mm |
| Hmotnost | asi 1,75 kg |
Rozsah dodávky:
Volitelné příslušenství, ceny na dotaz:
| MDtest | P2012 | Spojovací vodič bezpečnostní ban/ban, 2 m, modrý | |
| P2021 | Prodlužovací vodič bezpečnostní černý, délka 5 m | ||
| P2030 | Desetižilový měřicí vodič pro připojení přílož. části | ||
| P3012 | Měřicí hrot prům. 4 mm modrý | ||
| P4011 | Krokosvorka černá | ||
| P4012 | Krokosvorka modrá | ||
| P6140 | Pouzdro pro přenášení přístroje | ||
| P8010 | Klešťový přístroj | ano | |
| P8011 | Třífáz. adaptér zásuvka/zástrčka pětivodič., 16 A | ano | |
| P8012 | Třífáz. adaptér zásuvka/zástrčka čtyřvodič., 16 A | ano | |
| P8013 | Třífáz. adaptér zásuvka/zástrčka pětivodič., 32 A | ano | |
| P8014 | Třífáz. adaptér zásuvka/zástrčka čtyřvodič., 32 A | ano | |
| P8030 | Adaptér pro testování prodlužovacích přívodů | ||
| P9022 | Čtečka čárového kódu CCD, USB 2.0 | ||
| P9060 | Samolep. štítky s čárovým kódem (65 ks) | ||
| P9080 | Samolep. štítky pro označ. příští kontroly (30 ks) | ||
| P9092 | PT-E300VP, tiskárna čár. kódu, textů, el. značek | ||
| P9100 | TZ-241, páska do tisk čár. kódů, šířka 18 mm, bílá | ||
| P9101 | TZ-231, páska do tisk čár. kódů, šířka 12 mm, bílá | ||
| P9102 | TZ-221, páska do tisk čár. kódů, šířka 9 mm, bílá | ||
| P9120 | Děrovací kleště |
