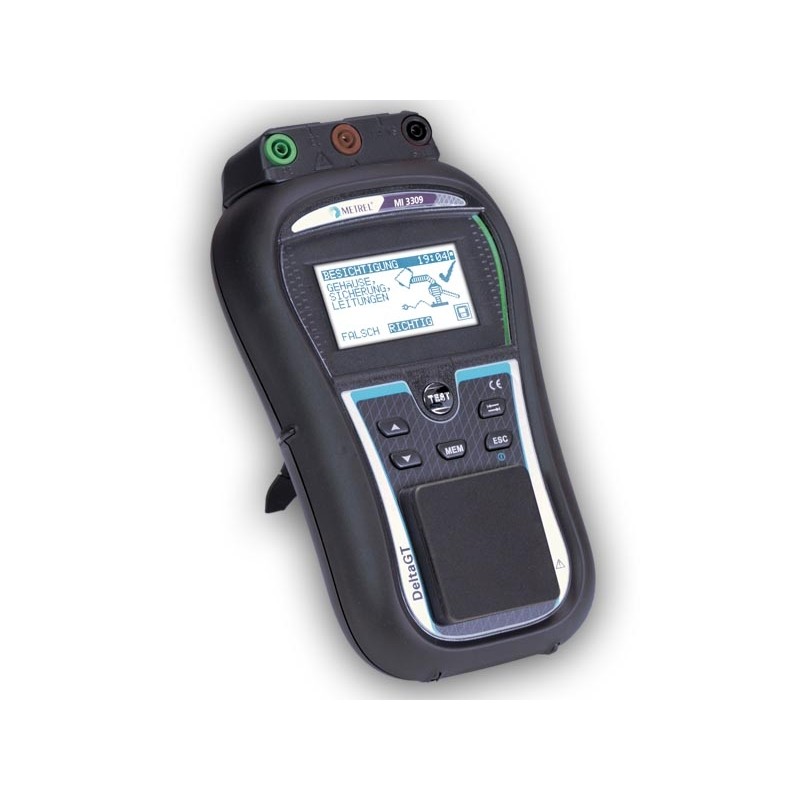

Profesionální multifunkční přístroj pro provádění revizí elektrických spotřebičů. Napájení z baterií i ze sítě. Komunikace pomocí RS 232, USB, Bluetooth. Automatické postupy měření.
Funkce a vlastnosti:
- Prohlídka a zkouška chodu* (funkční test).
- Spojitost ochranného obvodu.
- Izolační odpor, izolační odpor izolovaných dotyku přístupných částí.
- Náhradní unikající proud, náhradní unikající proud izolovaných dotyku přístupných částí.
- Rozdílový unikající proud*.
- Dotykový proud*.
- Test proudových chráničů PRCD*.
- Výkon*.
- Test polarity IEC přívodů.
- Proud a unikající proud pomocí proudových kleští.
- TRMS napětí.
* Pro tato měření musí být MI 3309 BT napájen ze sítě.
Další vlastnosti:
- Grafický displej s rozlišením 128 x 64 bodů s podsvětlením.
- Podpora aplikací Android.
- Bluetooth komunikace s tiskárnou, čtečkou čárového kódu a PC.
- Grafický displej umožňuje snadné čtení výsledků, indikaci arametrů měření, zobrazení dalších informaci.
- Zelený / červený LED indikátor vedle LCD umožňuje snadné vyhodnocení VYHOVUJE / NEVYHOVUJE.
- Do paměti lze uložit přibližně 1500 výsledků měření (včetně parametrů měření).
- Porty USB a RS232C pro komunikaci s PC, čtečkou čárového kódu, tiskárnou, čtečkou / zapisovačkou RFID čipů.
- Vestavěné hodiny reálného času.
- QR a čárový kód pro snadný a rychlý výběr kódu testu a pro indentifikaci měřeného spotřebiče.
- Nastavitelné limity pro vyhodnocení VYHOVUJE / NEVYHOVUJE.
- Plně kompatibilní s PC programem Metrel PATLink PRO, který je součástí dodávky přístroje
(přenos výsledků uložených v paměti přístroje do PC, jejich zobrazení, tisk a export).
- Volitelně PC SW PATLink PRO Plus (pokročilá analýza výsledků měření a tvorba protokolu o revizi).
- DeltaGT je velmi kompaktní, lehký a snadno přenosný přístroj.
- Napájecí akumulátory jsou nabíjeny vestavěnou nabíječkou při připojení přístroje k síti.
- Univerzální použití diky duálnímu napájení (síť / akumulátory).
- Grafická nápověda pro jednotlivá měření.
- Předprogramované i uživatelsky definované měřicí postupy.
Spojitost PE (mařicí proud 200 mA pro R < 2 Ω)
| Měřicí rozsah | Rozlišení | Základní chyba měření |
| 0,00 Ω- 19,99 Ω | 0,01 Ω | ±(5 % z MH + 3 D) |
| 20,0 Ω- 199,9 Ω | 0,1 Ω | informativní hodnota |
| 200 Ω- 1999 Ω | 1 Ω |
Izolační odpor, izolační odpor - sonda (250V DC, 500V DC)
| Měřicí rozsah | Rozlišení | Základní chyba měření |
| 0,00 MΩ - 19,99 MΩ | 0,01 MΩ | ±(5 % z MH + 3 D) |
| 20,0 MΩ - 49,9 MΩ | 0,1 MΩ | |
| 50,0 MΩ - 199,9 MΩ | 0,1 MΩ | informativní hodnota |
Rozdílový unikající proud (230 V AC)
| Měřicí rozsah | Rozlišení | Základní chyba měření |
| 0,00 mA - 19,99 mA | 0,01 mA | ±(5 % z MH + 5 D) |
Dotykový proud (230 V AC)
| Měřicí rozsah | Rozlišení | Základní chyba měření |
| 0,00 mA - 7,00 mA | 0,01 mA | ±(10 % z MH + 5 D) |
Náhradní unikající (30 V AC)
| Měřicí rozsah | Rozlišení | Základní chyba měření |
| 0,00 mA - 9,99 mA | 0,01 mA | ±(5 % z MH + 3 D) |
| 10,0 mA - 20,0 mA | 0,1 mA |
Test proudových chráničů (P)RCD (10 mA, 15 mA, 30 mA)
| Měřicí rozsah | Rozlišení | Základní chyba měření |
| 0 ms - 300 ms (0,5xIΔN) | 0,1 ms | ± 3 ms |
| 0 ms - 300 ms (IΔN) | 0,1 ms | |
| 0 ms - 40 ms (5xIΔN) | 0,1 ms | ± 1 ms |
Výkon (230 V AC)
| Měřicí rozsah | Rozlišení | Základní chyba měření |
| 0,00 kVA - 4,00 kVA | 0,01 kVA | ±(5 % z MH + 3 D) |
TRMS napětí
| Měřicí rozsah | Rozlišení | Základní chyba měření |
| 80 V - 300 V | 1 V | ±(2 % z MH + 2 D) |
Proud a unikající proud pomocí proudových kleští
| Měřicí rozsah | Rozlišení | Základní chyba měření |
| 0,00 mA - 9,99 mA | 0,01 mA | ±(5 % z MH + 10 D) |
| 10,0 mA - 99,9 mA | 0,1 mA | ±(5 % z MH + 5 D) |
| 100 mA - 999 mA | 1 mA | |
| 1 A - 9,99 A | 0,01 A | |
| 10,0 A - 16,0 A | 0,1 A |
Všeobecně
| Napájení: | 6 x NiCD/NiMH akumulátor AA nebo síť 230 V / 50 Hz |
| Provozní doba | typicky |
| Rozsah pracovních teplot: | 0°C - 40°C |
| Maximální relativní vlhkost | 90 % (0°C - 40°C), bez kondenzace |
| Displej: | 128 x 64 bodů s podsvětlením |
| Paměť: | až 1500 měření |
| Komunikační port: | RS232 (PS/2 konektor) |
| USB (konektor typu B) | |
| Přepěťová kategorie: | CAT II/300V |
| Třída ochrany: | II (dvojitá izolace) |
| Krytí: | pouzdro IP 40, konektory IP 20 |
| Rozměry (š x v x h): | asi 14 cm x 8 cm x 23 cm |
| Hmotnost: | asi 1,14 kg (bez akumulátorů) |
Rozsah dodávky:
Volitelné příslušenství, ceny na dotaz:
| DeltaGT | A1105 | Čtečka čárového kódu |
| A1107 | Čečka/zapisovačka RFID čipů | |
| A1108 | RFID čip samolepící 25 ks + závěsný 25 ks | |
| A1203 | Kód pro upgrade z PATLink PRO na PRO Plus | |
| A1207 | Třífázový adaptér | |
| A1276 | Tiskárna štítků s napájecím a datovým kabelem | |
| A1472 | Stíněný klešť. přístroj pro měření unik. proudů | |
| A1295 | Náhradní role štítků, rozměr 50x25mm, pro A 1276 | |
| A1302 | Sada řemenů | |
| A1303 | Řemen na ruku | |
| A1316 | Třífázový adaptér (16 A CEE - Schuko) | |
| A1317 | Třífázový adaptér (32 A CEE - Schuko) | |
| A1328 | Náhradní role štítků Hi-Q pro A 1276 | |
| A1331 | Měřicí vodič s krokosvorkou b/kr, 1,5 m, černý | |
| A1337 | RFID čip samolepicí, 50 ks | |
| A1433 | PATLink Android | |
| A1434 | aPATLink Android | |
| A1450 | Náhradní role štítků pro S 2062 | |
| S2062 | Sada Bluetooth tiskárny štítků |
