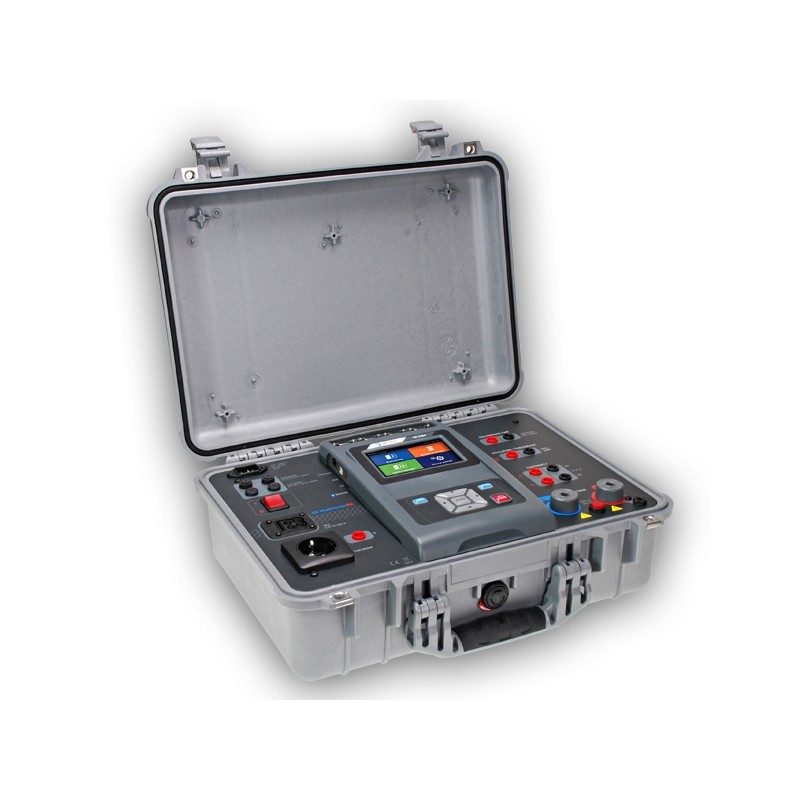

Metrel CE MultiTester XA Standard Set MI 3394 ST

Profesionální přenosný přístroj pro provádění revizí elektrických spotřebičů, strojů a rozváděčů. Ideální jako zkušební zařízení do výroby.

Sestava Standard Set se oproti sestavám Euro Set, Line set a Lab set  liší příslušenstvím v sadě, přístroj jako takový je stejný.

Přístroj je pouze na OBJEDNÁVKU!!!

Funkce a vlastnosti přístroje:

Kontrola spojitosti ochranného obvodu
Měřicí proud lze volit v hodnotách 200 mA, 4 A, 10 A nebo 25 A. Měřicí proud je střídavý (AC). Při proudu 10 A lze měřit úbytek napětí na měřeném obvodu.
Měření lze provést dvouvodičovou nebo čtyřvodičovou metodou. Je možné vykompenzovat odpor měřicích vodičů.

Zkouška přiloženým napětím
Zkušební napětí střídavé 100 V až 5000 V s kroky 10V, nastavení doby trvání zkoušky 1 až 120 sekund.
Zkušební napětí stejnosměrné 500 V až 6000 V s kroky 50V, nastavení doby trvání zkoušky 1 až 120 sekund.

Měření izolačního odporu
Měřicí napětí lze volit v hodnotách 50 V, 100 V, 250 V, 500 V, 1000 V. Dobu trvání měření lze nastavit 2 až 180 sekund.

Měření unikajících proudů
Náhradní metodou - měřicí napětí je 40 V AC,
Rozdílový unikající proud
Proud vodičem PE
Dotykový proud

Měření vybíjecího času
Měří dobu, za kterou napětí na napájecích svorkách spotřebiče po odpojení napájecího napětí poklesne na bezpečnou velikost (např. vybíjení filtrů ve zdroji spotřebiče).

Funkční test
Měří napětí, proud, činný výkon, jalový výkon, zdánlivý výkon, účiník, celkové harmonické zkreslení napětí a proudu kontrolovaného spotřebiče.
Maximální příkon spotřebiče je 3500 W.
Stejné měření lze provést pro unikající proudy.

Další vlastnosti:
- Lze používat v sítích TT, TN, IT s napětím 110 V nebo 230 V a kmitočtem 50 Hz nebo 60 Hz.
- Umožňuje provádět měření jednotlivě v měřicích svorkách nebo automaticky v jedné zásuvce.
- Lze připojit měřicí adapter A 1460 CE adaptér a pomocí něj provádět automatické postupy měření.
- Umožňuje vložit paměťovou kartu microSD s kapacitou až 32 GB.
- Komunikuje s PC pomocí RS 232, USB a Bluetooth pro přenos dat do/z PC a dálkové ovládání přístroje.
- V přístroji lze vytvářet uživatelské účty chráněné heslem.
- Přístroj umožňuje vytváření a používání Auto Sequence^® - předem naprogramované postupy měření..
- Nastavitelné mezní hodnoty umožňují automatické vyhodnocování výsledků měření.

 Spojitost (200 mA, 4 A, 10 A, 25 A):

Odpor - R

Úbytek napětí (pro proud 10A) - ΔU

Přiložené napětí střídavé:

Napětí - U

Proud - I

Přiložené napětí stejnosměrné:

Napětí - U

Proud - I

Izolační odpor

Odpor - Riso

 Napětí - Um

Unikající proudy

Náhradní unikající proud - I_náhr

Rozdílový unikající proud - I_roz

PE unikající proud - Ipe

Dotykový proud - I_dot

Funkční test

Činný výkon - P

Zdánlivý výkon - S

Jalový výkon - Q

Celkové harmonické zkreslení napětí - THDU

Celkové harmonické zkreslení proudu - THDI

Účiník - PF

Kosinus φ - cos φ

Napětí - U

Proud - I

Vybíjecí čas

Vybíjecí čas - t

Špičkové napětí - Up

Všeobecně

Napájení

Kategorie přepětí - měření

Bezpečnost

Ovládání

• Přístroj CE MultiTesterXA MI 3394
• Brašna na příslušenství
• VN měřicí vodič 5 m, 2 ks, S 2073
• Vodič pro měření spojitosti 2,5 m, 2 ks
• Vodič pro měření spojitosti červený 1,5 m
• Měřicí vodič černý 2,5 m
• Měřicí vodič červený 2,5 m
• Krokosvorka černá, 2 ks
• Krokosvorka červená, 3 ks
• Kabel pro měření vybíjecího času
• Síťový kabel ( 3 x 1,5 mm²)
• Kabel RS232
• Kabel USB
• Licence základní verze PC programu Metrel ES Manager (licence je nahrána v přístroji)
• Tištěná stručná uživatelská příručka v češtině
• CD ILLKO s podrobným návodem k používání v češtině (plus případná další dokumentace)
• CD Metrel s anglickou dokumentací k přístroji a PC program Metrel ES Manager v češtině
• Kalibrační list
• Záruční list
• Kartónový obal
