Revex plus USB je špičkový a u nás nejprodávanější revizní měřící přístroj pro kontrolu a revize el. spotřebičů podle normy ČSN 33 1610, měření izolačních odporů napětím 500 V, měření přechodových odporů proudem > 200 mA, unikajících proudy...
Přístroj máme pořád skladem.
Použití přístroje REVEX plus:
- měření izolačních odporů napětím 500 V
- měření přechodových odporů proudem > 200 mA, rozlišovací schopnost 0,001 W
- unikajících proudy lze měřit metodami: náhradní, ochranným vodičem, rozdílovou; rozlišovací schopnost 0,001 mA- proud ochranným vodičem měří včetně jeho stejnosměrné složky- měření dotykových proudů, rozlišovací schopnost 0,001 mA
- měření unikajících proudů pomocí klešťového přístroje - vhodné pro pevně připojené i trojfázové spotřebiče
- měří rozdílový proud a proud ochranným vodičem u trojfázových spotřebičů s pohyblivým přívodem pomocí trojfázového adaptéru
- měří činný a zdánlivý příkon / proud odebíraný spotřebičem / účiník
- měří činný a zdánlivý příkon / proud / účiník pomocí klešťového transformátoru
- měří síťové napětí
- střídavé veličiny jsou měřeny metodou TRMS (skutečná efektivní hodnota)
- řada kontrolních a bezpečnostních funkcí: automatická kontrola připojení PE a přítomnosti napětí na PE, aut. kontrola vysokého unikajícího proudu
- možnost propojení s PC (jen REVEXplus USB)
Komunikace přístroje REVEX plus s PC
REVEX plus USB umožňuje on-line přenášet naměřená data do PC a naopak z PC (příp. ze čtečky čárového kódu připojené k PC) přenášet ovládací povely a textové poznámky do přístroje. REVEX plus USB tedy neukládá výsledky jednotlivých měření do své paměti, ale přenáší je on-line do připojeného PC. Tím se REVEXplus USB stává velmi vhodným zařízením např. pro servisy nebo výrobní linky.
Pro komunikaci přístroje s PC se využívá program Hyperterminál, který je standardní součástí instalace operačního systému Windows. Veškeré naměřené hodnoty mohou být automaticky ukládány do PC a později dále zpracovány. Lze je např. importovat do textového editoru, do programu Excel nebo Open Office.
Podporované systémy jsou Windows XP a Windows 2000. Přístroj však pravděpodobně bude bez problémů komunikovat i s Windows 98(SE) a Windows ME.
Práce s přístrojem propojeným s PC může probíhat takto:
Po připojení kontrolovaného spotřebiče k přístroji REVEX plus USB napíšete na klávesnici PC označení kontrolovaného přístroje (nebo čtečkou čárového kódu připojenou k PC sejmete čárový kód z evidenčního štítku spotřebiče). Poté běžným způsobem provádíte jednotlivá měření; jejich výsledky se automaticky přenášejí do PC. Podobně postupujete u dalších spotřebičů. Po skončení měření máte v PC uložený soubor s veškerými výsledky, který dle svých požadavků zpracujete.
Veškeré funkce přístroje je možné ovládat povely z klávesnice PC, příp. ze čtečky čárového kódu připojené k PC. V dodávané dokumentaci jsou vygenerovány čárové kódy pro ovládání všech funkcí přístroje!
Je rovněž možné vytvořit si svůj vlastní software pro přenos a zpracování naměřených hodnot.
|
Srovnávací tabulka přístrojů REVEX plus, REVEX plus USB a REVEX Profi
Co je to unikající proud?
- Unikající proud teče mezi vzájemně izolovanými částmi spotřebiče (například mezi síťovou a přístupnou částí).
- Velikost unikajícího proudu ovlivňuje především stav izolace mezi vzájemně izolovanými částmi spotřebiče, ale také kapacitní a indukční vazby mezi těmito částmi.
- Měřením unikajícího (dotykového) proudu se zjišťuje, jaký proud by protékal tělem člověka dotýkajícího se přístupných (neživých) částí spotřebiče třídy II. U spotřebičů třídy I by změřený unikající proud protékal lidským tělem po přerušení ochranného vodiče.
Technické údaje:
Přechodové odpory
| Rozsah měření / rozlišení [W] |
0,000 ÷ 0,999 / 0,001 1,00 ÷ 20,00 / 0,01 |
| Chyba měření |
±(1 % z MH + 5 D)* ±(1 % z MH + 3 D)* |
| Měřicí napětí naprázdno |
5 ÷ 12 V AC |
| Měřicí proud |
ł 200 mA (R < 2 W) |
| Kompenzace odporu měřicích šňůr |
ano |
| Měření při obou polaritách proudu |
ano |
Izolační odpory
| Rozsah měření / rozlišení |
0,000 ÷ 999,9 kW / 0,1 kW
1,000 ÷ 3,999 MW / 0,001 MW4,00 ÷ 19,99 MW / 0,01 MW20,0 ÷ 100,0 MW / 0,1 MW |
| Chyba měření |
±(2 % z MH + 8 D)* do 19,99 MW
±(4 % z MH + 15 D)* nad 20,0 MW |
| Jmenovité napětí / jmenovitý proud |
500 V DC / 1 mA |
Náhradní unikající proud
| Rozsah měření / rozlišení [mA] |
0,000 ÷ 3,999 / 0,001 4,00 ÷ 20,00 / 0,01 |
| Chyba měření |
±(1 % z MH + 8 D)* ±(1 % z MH + 5 D)* |
| Měřicí napětí naprázdno |
230 V ± 15 % / 50 Hz |
| Max. měřicí proud |
3,5 mA |
Proud procházející ochranným vodičem
| Rozsah měření / rozlišení [mA] |
0,000 ÷ 1,499 / 0,001 1,50 ÷ 10,00 / 0,01 |
| Chyba měření |
±(1 % z MH + 5 D)* |
Rozdílový proud
| Rozsah měření / rozlišení [mA] |
0,000 ÷ 0,999 / 0,001 1,00 ÷ 10,00 / 0,01 |
| Chyba měření |
±(1 % z MH + 5 D)* |
Unikající proud klešťovým transformátorem nebo trojfázovým adaptérem
| Rozsah měření / rozlišení |
0,00 ÷ 20,0 mA / 0,01 mA |
| Chyba měření |
±(3 % z MH + 10 D)* (pozn. 1) |
Dotykový proud
| Technické parametry jsou shodné se zvolenou měřicí metodou. |
Příkon činný, zdánlivý
| Rozsah měření / rozlišení |
5 ÷ 3680 W, VA / 1 W, VA |
| Chyba měření |
±(3 % z MH + 2 D)* |
Účiník
| Rozsah měření / rozlišení |
0,00 ÷ 1,00 / 0,01 |
| Chyba měření |
±(1 % z MH + 2 D)* |
Proud procházející spotřebičem
| Rozsah měření / rozlišení [A] |
0,00 ÷ 16,00 / 0,01 |
| Chyba měření |
±(2 % z MH + 5 D)* |
Proud měřený klešťovým transformátorem
| Rozsah měření / rozlišení [A] |
0,00 ÷ 4,99 / 0,01 5,0 ÷ 100,0 / 0,1 |
| Chyba měření |
±(3 % z MH + 4 D)* (pozn. 1) |
Účiník měřený klešťovým transformátorem
| Rozsah měření / rozlišení |
0,00 ÷ 1,00 / 0,01 |
| Chyba měření |
±(1 % z MH + 2 D)* |
Příkon činný, zdánlivý měřený klešťovým transformátorem
| Rozsah měření / rozlišení |
10 ÷ 9999 W, VA / 1 W, VA |
| Chyba měření |
±(5 % z MH + 5 D)* |
Napětí sítě
| Rozsah měření / rozlišení [V] |
207,0 ÷ 253,0 / 0,1 |
| Chyba měření |
±(5 % z MH + 5 % z MR)* |
* MH značí měřenou hodnotu, D značí digit(1) Uvedené chyby měření platí bez započtení chyby měření použitého klešť. transformátoru / trojfáz. adaptéru
Všeobecně:
| Napájení |
230 V ± 10 % / 50 Hz |
| Displej |
LED |
| Třída ochrany |
II (dvojitá izolace) |
| Propojení s PC |
USB (jen REVEXplus USB) |
| Přepěťová kategorie |
II / 300 V |
| Stupeň znečištění |
2 |
| Krytí |
IP 40 |
| Rozměry |
150 x 195 x 50 mm |
| Hmotnost |
asi 1 kg |

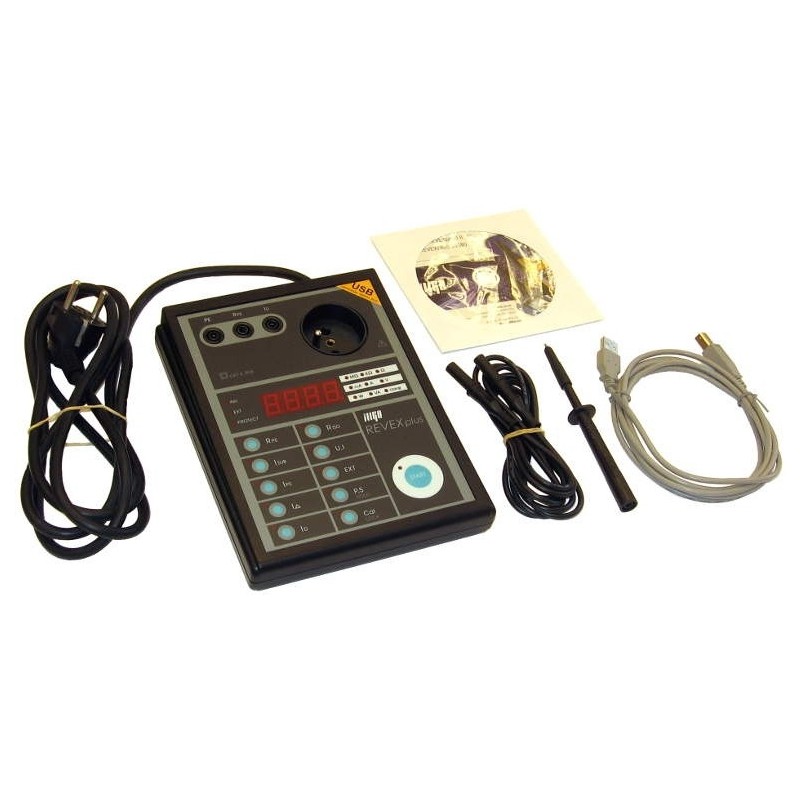

Rozsah dodávky: měřicí přístroj, měřicí vodič černý banánek/banánek 2 m, měřicí hrot černý, USB kabel A-B (jen REVEX plus USB), kalibrační list, záruční list, návod k používání, CD s uživatelskou příručkou
Srovnávací tabulka přístrojů REVEX
| Volitelné příslušenství pro REVEX plus a REVEX plus USB |
| P2012 |
Spojovací vodič bezpečnostní ban/ban, 2 m, modrý |
| P2021 |
Prodlužovací šňůra 5 m černá |
| P3012 |
Měřicí hrot prům. 4 mm modrý |
| P4012 |
Krokosvorka modrá |
| P6080 |
Brašna pro REVEXplus |
| P8010 |
Klešťový přístroj |
| P8011 |
Třífáz. adaptér zásuvka/zástrčka pětivodič., 16 A |
| P8012 |
Třífáz. adaptér zásuvka/zástrčka čtyřvodič., 16 A |
| P8013 |
Třífáz. adaptér zásuvka/zástrčka pětivodič., 32 A |
| P8014 |
Třífáz. adaptér zásuvka/zástrčka čtyřvodič., 32 A |
| P8030 |
Adaptér pro testování prodlužovacích přívodů |
| P8050 |
WELDtest-adaptér, měří Uo svařovacího obvodu |
| P9020 |
Čtečka čárového kódu |
| P9060 |
Samolep. štítky s čárovým kódem (48 ks) |
| P9080 |
Samolep. štítky pro označ. příští kontroly (30 ks) |
| P9081 |
Samolep. kontrolní štítky pro svářečky (10ks) |
| P9091 |
PT-7500VP, tiskárna čár. kódu, textů, el. značek |
| P9100 |
TZ-241, páska do tisk čár. kódů, šířka 18 mm, bílá |
| P9101 |
TZ-231, páska do tisk čár. kódů, šířka 12 mm, bílá |
| P9102 |
TZ-221, páska do tisk čár. kódů, šířka 9 mm, bílá |
| P9120 |
Děrovací kleště |
