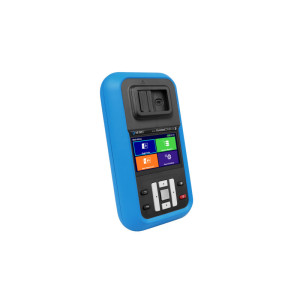

Metrel Eurotest COMBO XC MI 3136 - Revizní přístroj s dotykovým displejem
Multifunkční měřicí přístroj pro revize elektrických instalací s dotykovým displejem
Je profesionální multifunkční revizní přístroj pro měření elektrických instalací, určený pro elektrikáře, revizní techniky a servisní pracovníky. Umožňuje kompletní testování bezpečnosti nízkonapěťových instalací podle platných norem a poskytuje rychlá, přesná a spolehlivá měření.
Přístroj provádí všechny potřebné testy pro ověření bezpečnosti instalace v systémech TT a TN.
Velký barevný dotykový TFT displej 4,3" (10,9 cm) s rozlišením 480 × 272 pixelů umožňuje snadné čtení výsledků, indikací, parametrů měření, vestavěných schémat a reportů.
MI 3136 EurotestCOMBO XC obsahuje integrované charakteristiky pojistek, jističů a proudových chráničů pro automatické vyhodnocení výsledků zkoušek. Každý test má vlastní individuální nápovědní obrazovku s popisem, jak přístroj připojit k instalaci a jak měření provést.
Všechny výsledky je možné rychle uložit a následně stáhnout pomocí softwaru Metrel ES Manager, který je možné zdarma stáhnout ze stránek výrobce Metrel.
Díky barevnému dotykovému displeji, automatickým měřicím sekvencím a moderní konektivitě (Wi-Fi, Bluetooth, USB-C) je práce s přístrojem rychlá a komfortní. Přístroj je ideální pro revize instalací v rodinných domech, komerčních budovách, průmyslových objektech i při údržbě elektrických zařízení.
MI 3136 EurotestCOMBO XC provádí měření kontinuity, izolace, RCD, impedance smyčky, impedance sítě, napětí, frekvence, zemního odporu a test sledu fází požadované normou EN 61557.
Diagnostické testy na EVSE zařízeních lze provádět s použitím vhodného adaptéru napr. A1532XA.
Předdefinované automatické testy:
- Auto TT (automatický test pro sítě TT);
- Auto TT RCD (automatický test pro sítě TT s proudovým chráničem);
- Auto TN (automatický test pro sítě TN);
- Auto TN RCD (automatický test pro sítě TN s proudovým chráničem).
Klíčové vlastnosti
- Napájení: 5,2 Ah Li-ion baterie s vestavěnou nabíječkou.
- Konektivita: Univerzální konektor USB-C pro rychlé nabíjení a komunikaci s PC.
- Displej: 4,3" TFT barevný dotykový displej s vysokým rozlišením pro snadné ovládání a přípravu testů.
- Automatizace: Předdefinované automatické testy (Auto TT, Auto TN) a automatické sekvence pro urychlení práce.
- Chrániče (RCD): Samostatné nastavení typu a tvaru proudu, automatický test chráničů (RCD AUTO).
- Podpora na místě: Vestavěné nápovědy se schématy zapojení a tabulky pojistek pro automatické vyhodnocení výsledků impedance.
- Cloud a Software: Kompatibilní s Metrel Cloud (Wi-Fi/Bluetooth) a PC softwarem Metrel ES Manager pro tvorbu profesionálních revizních zpráv. Wi-Fi a Bluetooth® připojení pro rychlou komunikaci s Metrel Cloud, což umožňuje efektivní plánování měření, správu dat a tvorbu reportů. Kompatibilní s úložištěm Metrel Cloud pro bezpečné zálohování vašich výsledků a usnadňuje práci s naměřenými daty přímo v terénu.
Hlavní vlastnosti:
- Barevný dotykový displej
- V paměti uložená tabulka charakteristik pojistek umožňuje automatické vyhodnocení měření
- Funkce HELP zobrazí na displeji schéma připojení přístroje k měřenému objektu
- Hodiny reálného času, paměť pro ukládání změřených hodnot
- Konektivita: USB-C, Wi-Fi, Bluetooth®
- PC software součástí dodávky
- Kompatibilita s aplikací Metrel Cloud pro Android i iOS
- AUTO SEQUENCE® – automatické postupy měření
- Rozsáhlé příslušenství v základní sestavě
- Li-Ion akupack 5,2 Ah s rychlým nabíjením 45 W přes USB-C
Využití:
- Výchozí a pravidelné revize instalací nízkého napětí v domácnostech a kancelářích.
- Testování systémů TT a TN.
- Diagnostika poruch a údržba (preventivní i reaktivní).
- Testování nabíjecích stanic pro elektromobily (EVSE).
- Kontrola uzemnění a ochrany před bleskem.
Technické parametry:
- Displej: 4,3" TFT barevný dotykový displej
- Napájení: Li-Ion baterie 5200 mAh
- Provoz: typicky 14 h
- Typická doba nabíjení: 2,5 hodiny
- Nabíjecí proud baterie: ≤ 3 A
- Výstupní výkon nabíječky: ≥ 45 W
- Paměť: závisí na velikosti vložené microSD karty
- Kategorie měření: CAT III 600 V / CAT IV 300 V
- Rozsah napětí: 0 – 550 V
- Frekvence: 14 – 499,9 Hz
- Komunikace: USB-C, Wi-Fi, Bluetooth
- Hmotnost: 1,78 kg
- Rozměry: 252 × 111 × 165 mm
Technické parametry:
- Izolačný odpor: 50, 100, 250 / 500, 1000 V
- Rozsah merania izolačného odporu: 0,00 MΩ – 199,9 MΩ / 999 MΩ
- Spojitosť vodičov: 200 mA / 7 mA
- Rozsah merania spojitosti: 0,00 Ω – 1999 Ω / 0,0 Ω – 1999 Ω
- Meranie impedancie slučky aj bez vybavenia RCD a impedancie siete až 9,99 kΩ
- Výpočet skratového prúdu až 199 kA
- Test prúdových chráničov: štandardné, selektívne; typy AC, A, B, F, B+, DD, IC CPD, MI, PRCD S/S+/K
- Skutočná impedancia slučky: 0,00 Ω – 9,99 kΩ (93–266 V / 45–65 Hz)
- Skutočná impedancia siete: 0,00 Ω – 9,99 kΩ
- Úbytok napätia: 0,0 – 99,9 %
- Skratový prúd slučky / siete: 0,00 A – 23,0 kA / až 199 kA
- Zemný odpor (pomocou sond): 0,00 Ω – 9999 Ω
- Sled fáz: Áno
- Meranie napätia (TRMS): 0 V – 550 V
- Frekvencia: 14,0 Hz – 499,9 Hz
- On-line monitor napätia a svoriek: 10 V – 550 V
- Test prítomnosti nebezpečného napätia na PE: Áno

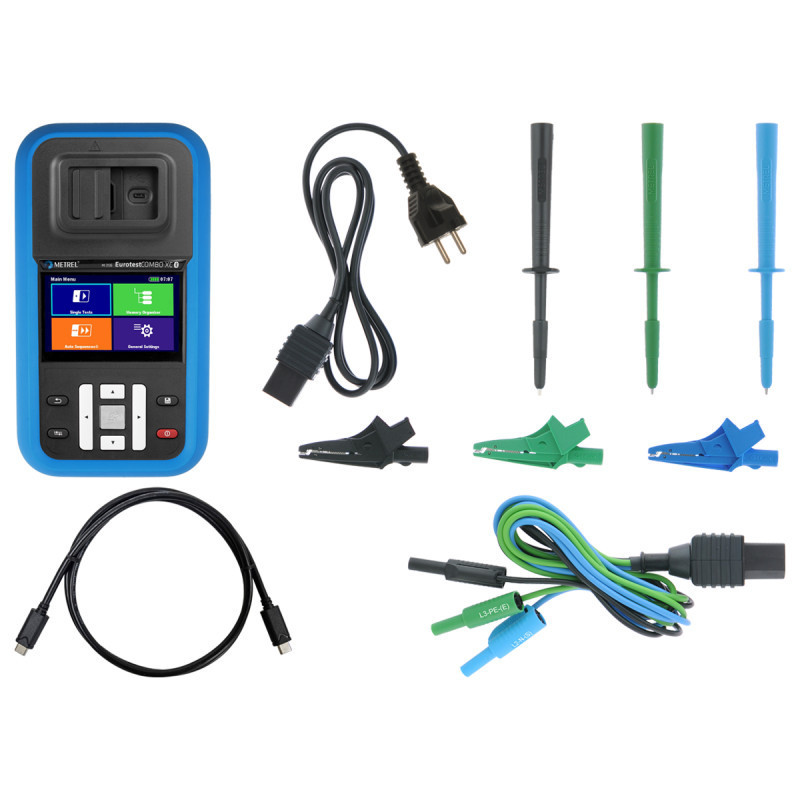

Rozsah dodávky:
- Přístroj MI 3136 EurotestCOMBO XC
- Hrot černý A1014
- Hrot modrý A1015
- Hrot zelený A1062
- Krokosvorka černá A1014
- Krokosvorka modrá A1310
- Krokosvorka zelená 1309
- Sada testovacích kabelů A1193, černá, zelená, modrá (1,5 m)
- Síťový kabel A1053
- USB-C kabel A1857
- Kalibrační certifikát
- Návod k obsluze
- Software Metrel ES Manager (licence BASIC) A1201*
- Upozornění: Přístroj je dodáván bez brašny. Kompatibilní brašna má označení A 1289.
