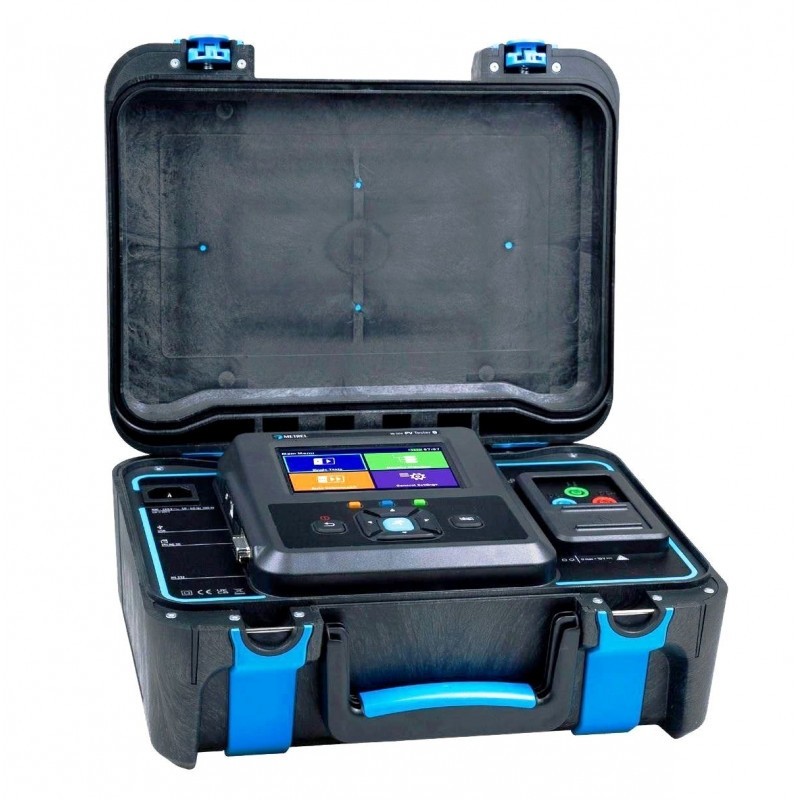

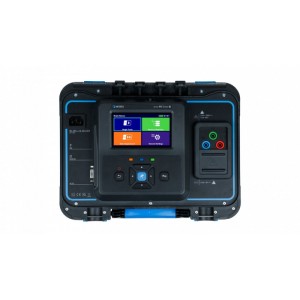

Metrel MI3114ST - PV tester fotovoltaických a elektrických instalací + testy zdarma

Verze ST neobsahuje vzdálenou jednotku A1785, takže při měření Uoc a Isc nedojde k přepočtení na aktuální STC hodnoty.

Metrel MI3114ST - přístroj pro testování fotovoltaických instalací

Přístroj MI3114 vo verzi Standard SET nabízí méně příslušenství ve srovnání s Profi SET, ale samotný přístroj je u obou setů identický.
Funkčnost a technické parametry přístroje zůstávají stejné, rozdíl tedy spočívá pouze v rozsahu dodávaného příslušenství, které může ovlivnit pohodlí nebo všestrannost při používání.

MI 3114 PV Tester je výkonný přístroj pro testování fotovoltaických systémů s maximálním napětím systému do až 1500 V a maximálním zkratovým proudem 40 A.
Podporuje testování v souladu s normou IEC 62446-1 a pokrývá všechny testy kategorie 1. To zahrnuje měření jako izolační odpor, zkratový proud Isc, napětí bez zátěže Uoc, přepočet naměřených výsledků na hodnoty STC a srovnání se jmenovitými hodnotami uvedenými výrobcem fotovoltaického panelu. Intenzita záření a teplota se měří v reálném čase pomocí bezdrátové dálkové jednotky.
Kromě toho, všechny testy kategorie 1 lze provést v jediném automatickém testu na jeden stisk tlačítka Start.

Přístroj se ovládá pomocí velkého barevného dotykového displeje, ze kterého lze připravit a spustit vybrané testy nebo měření, ukládat výsledky a prohlížet je.
Je také možné změnit dříve zadané údaje nesprávné parametry na již provedeném měření nebo skupiny měření.

Měření

• 1500V izolační odpor řetězce (stringu)
• Spojitost PE vodičů
• Test zapojení
• Měření zkratového proudu Isc a napětí bez zátěže Uoc
• Bezdrátové měření intenzity slunečního záření a teploty panelů

Hlavní vlastnosti

• Automatický test pro testy kategorie 1
• Výpočet hodnot STC a porovnání s nominálními údaji
• Oprava dříve nesprávně zadaných hodnot parametrů na již provedených měření nebo skupiny měření
• Organizátor paměti, operace na jednotlivých měřeních nebo skupině měření, vyhledávání, databáze FV modulů
• Bezdrátová (Wi-Fi) vzdálená jednotka pro měření záření a teploty článků
• AUTOSEQUENCE
• PC SW Metrel ES Manager pro přípravu struktury měření a měření předem, nahrání / stažení struktury, prohlížení výsledků, vygenerování zprávy z měření.

Použití

• Testování velkých 1500V FV elektráren
• Prvotní kontrola instalací
• Periodické testování
• Testy v rámci údržby
• Vyhledávání poruch
• Tvorba reportu z měření

Normy:

• Funkčnost
• EN 62446-1
• EN 62446-2

Elektromagnetická kompatibilita

• EN 61326-1
• Bezpečnost
• EN 61010-1
• EN 61010-2-30
• EN 61010-031
