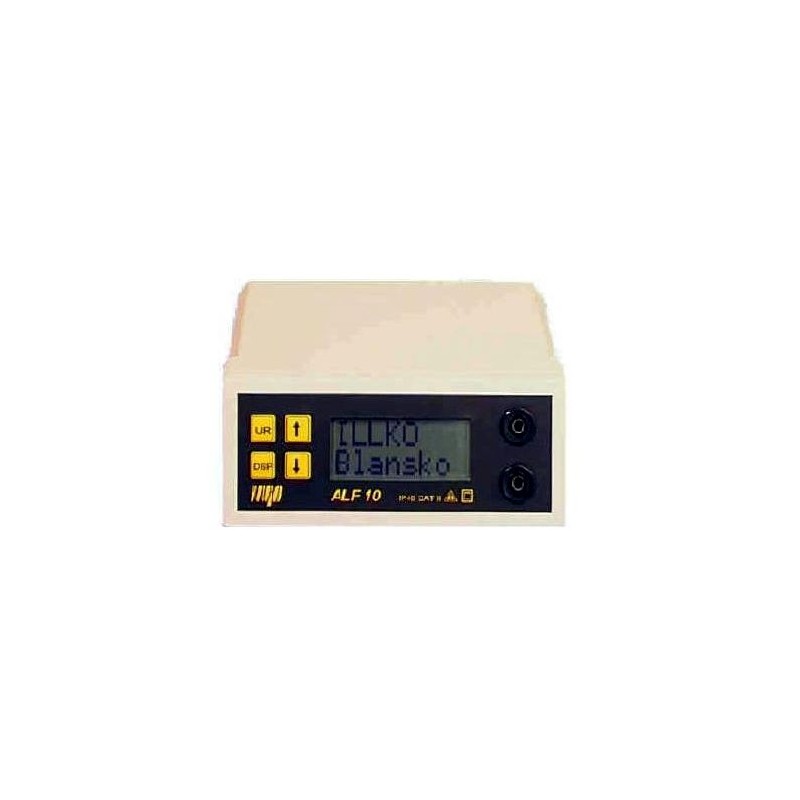

IL 1010 - ALF 10
Přístroj pro měření malých odporů proudem 10 A~.
Výrobce: ILLKO, s.r.o.
Použití:
- měření úbytku napětí na ochranném obvodu dle ČSN EN 60204-1
- měření malých odporů 0,00 ÷ 1,50 Ω
Funkce a vlastnosti přístroje:
- ALF 10 je přenosný mikroprocesorem řízený přístroj pro měření malých odporů a úbytku napětí střídavým proudem vyšším než 10A
- Měření je zahájeno po přiložení měřicích hrotů k měřenému objektu a může být automaticky ukončeno časovačem po uplynutí nastavené doby
- Na displeji zůstává zobrazena minimální hodnota odporu nebo úbytku napětí
- Odpor měřicích vodičů je možno zakalibrovat
- Přístroj zobrazuje velikost měřicího proudu a akusticky i opticky indikuje proud menší než 10 A
- Lze nastavit průřez měřeného ochranného vodiče; při měření úbytku napětí ALF 10 upozorní na případné překročení povolených hodnot dle ČSN EN 60 204-1
- Měřené hodnoty i hlášení jsou zobrazovány na velkém podsvětleném alfanumerickém displeji
- Všechny nastavené parametry zůstávají zachovány i po vypnutí přístroje
Rozsahy měření - přechodový odpor
- úbytek napětí |
0,00 ÷ 1,50 Ω
0,0 ÷ 4,5 V |
| Přesnost měření na všech rozsazích |
± (1,5% z MH + 5 D)* -referenční podmínky
± (3% z MH + 5 D)* - pracovní podmínky |
| Výstupní napětí naprázdno |
asi 6,5 V~ |
| Zkratový proud |
> 10 A~ |
| Napájení |
230 V ± 10 % / 50 Hz |
| Displej |
LCD alfanumerický s podsvětlením |
| Třída ochrany |
II (dvojitá izolace) |
| Přepěťová kategorie |
II
|
| Rozměry |
asi 155 x 135 x 65 mm |
| Hmotnost |
asi 950 g |
| Přístroj splňuje požadavky norem ČSN EN 61010-1, ČSN EN 60204-1 a norem pro EMC |
* MH značí měřenou hodnotu, D značí digit
Rozsah dodávky:
- Přístroj ALF 10
- 2 ks měřicí vodič (1 m a 2,5 m)
- 2 ks měřicí hrot MH 46/4
- Kalibrační list
- Záruční list
- Návod k používání
- Kartónový obal
