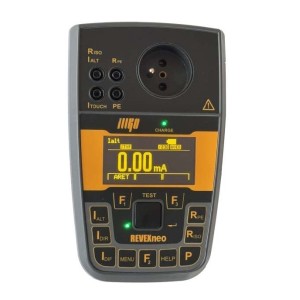

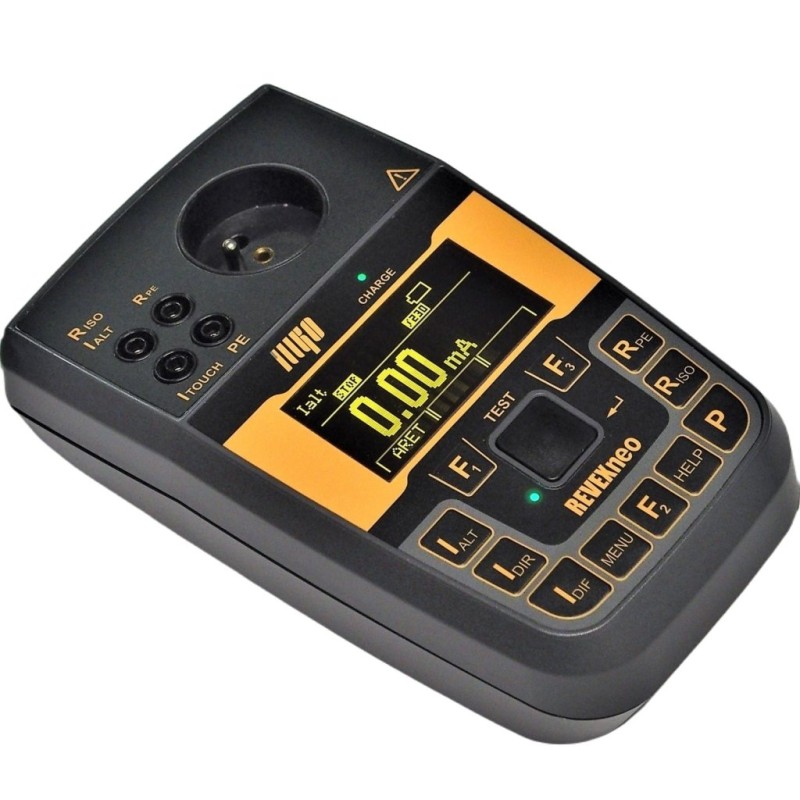

REVEXneo - Tester elektrických spotřebičů a ručního nářadí - včetně kalibračního listu
ILLKO REVEXneo je přístroj napájený ze sítě i z baterií pro kontroly a revize el. spotřebičů dle ČSN 33 1600 ed.2
- Grafický OLED displej
- Napájení z elektrické sítě nebo z vestavěné baterie
- Měření střídavých veličin metodou TRMS (skutečná efektivní hodnota)
- Řada bezpečnostních funkcí:
- Automatická kontrola připojení PE a přítomnosti napětí na PE
- Test základních funkcí
- Automatická kontrola vysokého unikajícího proudu
- Kalibrační list je součástí základní dodávky
Předností přístroje je možnost jeho napájení jak ze sítě, tak i z vestavěného akumulátoru.
Díky tomu je možno přístroj provozovat komfortně bez připojení k síti při zkouškách spotřebičů, u kterých lze bezpečnost prověřit metodami nevyžadujícími provést měŕení za chodu spotřebiče.

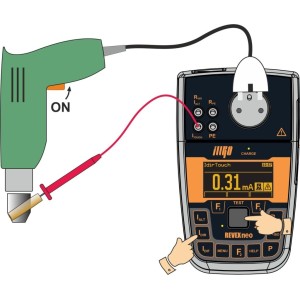

Přístrojem lze ovšem také kontrolovat spotřebiče, u kterých je třeba použít měřicí metody, kdy je během měření spotřebič napájen ze sítě, a je tedy nutno přístroj během měření k síti připojit.
- ČSN EN 50678: Obecný postup pro ověřování účinnosti ochranných opatření elektrických spotřebičů po opravě
- ČSN EN 50699: Opakované zkoušky elektrických spotřebičů
- ČSN 33 1600 ed.2: Revize a kontroly elektrických spotřebičů během používání
S určitými omezeními a za použití doplňujícího zařízení jej lze použít i pro ověřování bezpečnosti spotřebičů podle norem:
- ČSN EN 60 204-1 ed.2: Bezpečnost strojních zařízení - elektrická zařízení strojů
- ČSN EN 60 974-4 ed.3: Kontroly a zkoušení svařovacích zařízení v provozu
Měřicí funkce přístroje RevexNeo:
- Odpor ochranného vodiče (měřicí proud I > DC 0,2A): 0,00 Ω ÷ 20,00 Ω
- Izolační odpor (250 V, 500 V): 0,50 MΩ ÷ 100,0 MΩ
- Průchod ochranným vodičem: 0,00 mA ÷ 20,00 mA
- Rozdílový proud: 0,00 mA ÷ 20,00 mA
- Náhradní unikající proud: 0,00 mA ÷ 20,00 mA
- Unikající proud klíčovými kleštěmi nebo třífázovými adaptéry: 0,00 mA ÷ 20,0 mA
- Příkon (činný, zdanlivý): 10 ÷ 3680 W, VA
- Průchodný proud spotřebičem: 0,0 ÷ 16,0 A
- Příkon měřený klíčovým transformátorem: 10 ÷ 3680 W, VA
- Průchodný proud měřený klíčovým transformátorem: 0,0 A ÷ 20,0 A
- Napětí sítě: 207,0 V ÷ 253,0 V
Měricí funkce dostupné pomocí doplňkového příslušenství:
- měření unikajících proudů trojfázových spotřebičů pomocí trojfázových adaptérů P8011-P8014
měřicí rozsah: 0,00 mA ÷ 20,0 mA

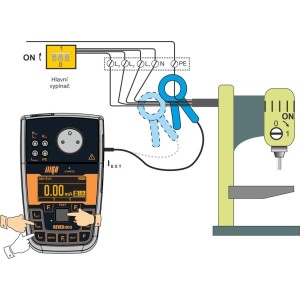

- proud tekoucí ochranným vodičem a rozdílový proud pevně připojených spotřebičů pomocí klešťového transformátoru P8010
měřicí rozsah: 0,00 mA ÷ 20,0 mA
- proud odebíraný zkoušeným zařízením (spotřebičem) ze zdroje měřený pomocí kliešťového tranformátoru
měřicí rozsah: 0,0 A ÷ 100,0 A
- příkon zdánlivý zkoušeného zařízení měřený pomocí klešťového transformátoru P 8010
měřicí rozsah: 10 ÷ 9999VA
- měření napětí svařovacího obvodu pomocí adaptéru P8050
- měření unikajícího proudu z příložné části zdravotnických přístrojů pomocí přístroje RM 2050
Kontrolní a bezpečnostní funkce
- trvalá automatická kontrola nepřítomnosti nebezpečného dotykového napětí na PE kolíku v napájecí zásuvce
- trvalá automatická kontrola připojení PE kolíku v napájecí zásuvce k vodiči PE
- trvalá automatická kontrola velikosti unikajícího proudu spotřebiče v průběhu měření
- trvalá automatická kontrola nepřítomnosti externího napětí v průběhu měření na PE obvodu měřeného spotřebiče
- manuální kontrola správné funkce přístroje (AUTOTEST)
Ostatní technické parametry
- rozměry (š x h x v) ... 205 x 120 x 65 mm
- hmotnost bez příslušenství ... 0,9 kg
- počet měření s plně nabitým akumulátorem ... cca 1000 až 2000
K přístroji je možné připojit mnoho doplňkového příslušenství, pomocí ktorého lze měřit i trojfázové nebo pevně připojené spotřebiče, elektrické svářečky, elektrická zařízení strojů a v omezené míře i zdravotnickou techniku.
Rozsah dodávky:
přístroj Revex neo, měřicí vodič, měřicí hrot, kalibrační list, návod, záruční list
